ВАЗ-2131. Замок крышки багажника

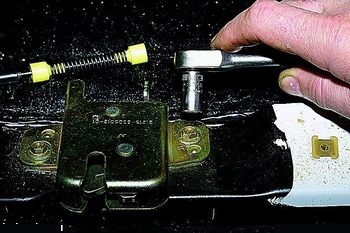

Головкой «на 10» отворачиваем два болта крепления корпуса замка…

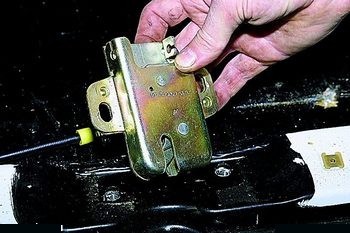

… и снимаем замок.

Для доступа к креплению ручки и фиксатора замка снимаем обивку двери задка (смотрите соответствующий раздел).

Головкой «на 8» отворачиваем две гайки крепления ручки двери задка…

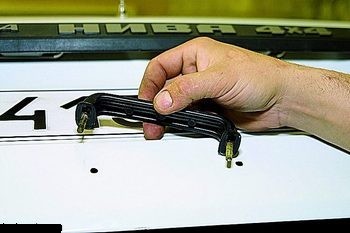

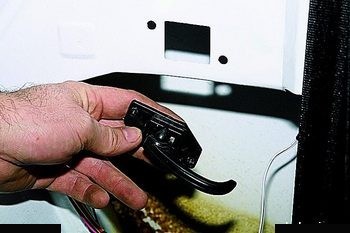

… и снимаем ручку.

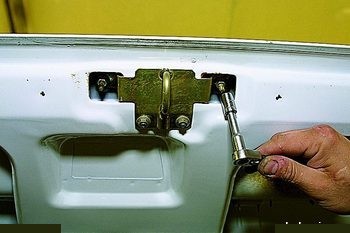

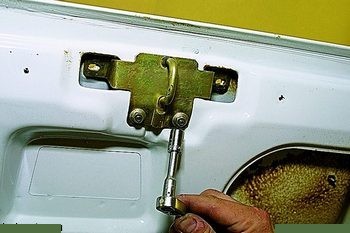

Головкой «на 8» отворачиваем две гайки крепления фиксатора замка…

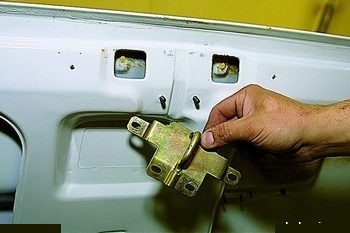

… и снимаем его.

При установке фиксатора регулируем положение его проушины относительно замка, смещая фиксатор влево-вправо по пазам крепежных отверстий (смотрите соответствующий раздел).
Закрытие двери по глубине регулируем, сдвигая корпус замка по пазам крепежных отверстий (смотрите соответствующий раздел).

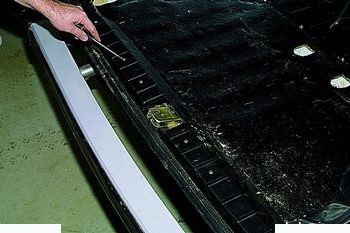

Крестообразной отверткой отворачиваем шесть саморезов крепления облицовки порога двери задка…

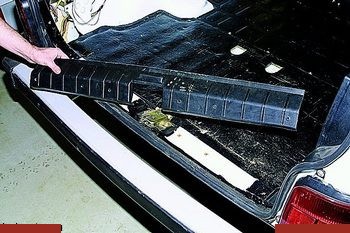

… и снимаем облицовку.

Крестообразной отверткой отворачиваем два винта крепления ручки привода замка.

На внутренней стороне панели находится кронштейн, из проушины которого вынимаем упор оболочки привода…

…и выводим ручку с тягой привода в нижнее окно внутренней панели боковины.

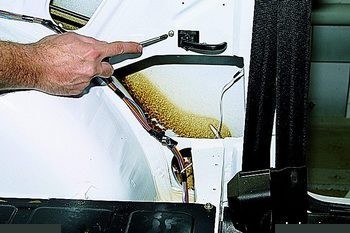

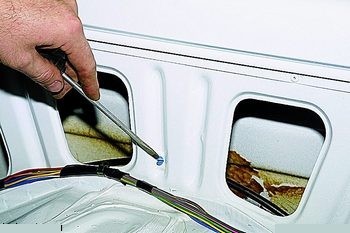

Отверткой освобождаем хомут крепления тяги привода замка на левой боковине кузова…

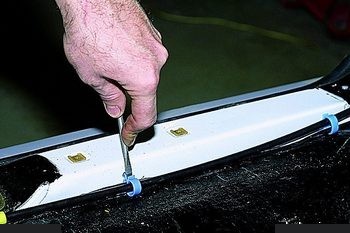

… и два хомута на пороге двери задка.

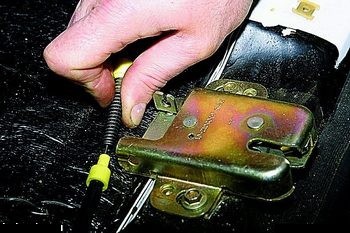

Отсоединяем тягу привода от корпуса замка.

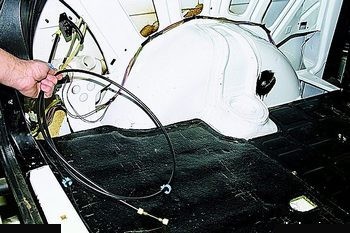

Вытягиваем привод из-за внутренней панели боковины…

…и снимаем его.

Заменить ручку привода замка можно, не демонтируя привод. Для наглядности замена ручки показана на снятом приводе.

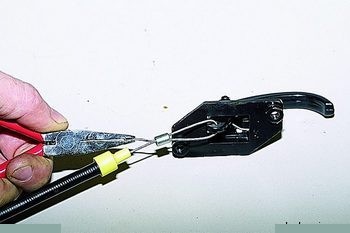

Пассатижами выпрямляем конец тяги.

Сдвинув втулку,…

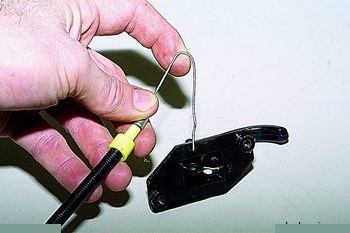

…вынимаем тягу из проушины ручки.

Собираем привод в обратной последовательности.
