ВАЗ-2131. Нейтрализатор выхлопной системы

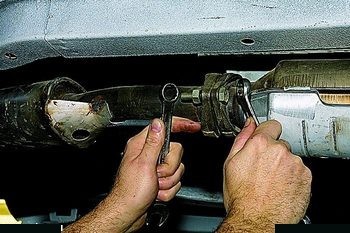

Двумя накидными ключами «на 17» отворачиваем гайки двух болтов заднего крепления нейтрализатора.

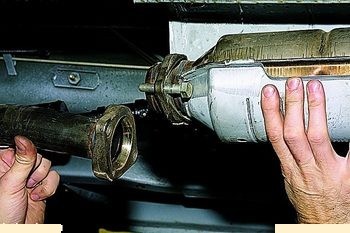

Отсоединяем нейтрализатор от дополнительного глушителя.

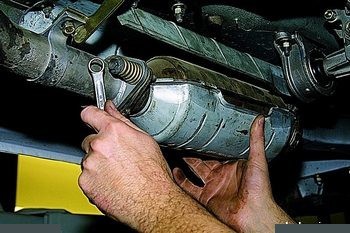

Накидным ключом «на 13» отворачиваем два болта крепления нейтрализатора к приемной трубе…

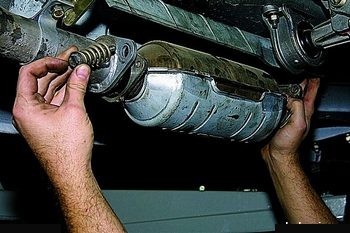

…и снимаем болты вместе с пружинами.

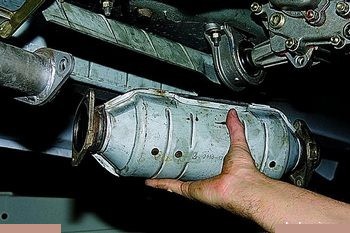

Снимаем нейтрализатор.

Для замены уплотнительного кольца…

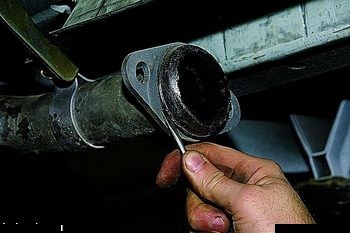

…поддеваем его отверткой…

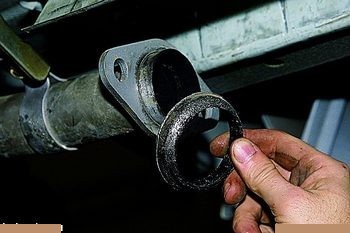

…и снимаем.

Устанавливаем нейтрализатор в обратной последовательности.





ВАЗ-2131. Дополнительный глушитель




На автомобиле ВАЗ-21214, оборудованном каталитическим нейтрализатором, отсоединяем его от дополнительного глушителя (смотрите соответствующий раздел).
Ослабляем хомут крепления основного глушителя к дополнительному (смотрите соответствующий раздел)
…и снимаем дополнительный глушитель.

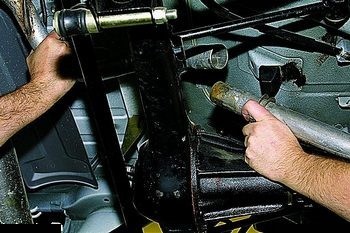

На автомобиле, не оборудованном каталитическим нейтрализатором, ослабляем хомут крепления основного глушителя к дополнительному (смотрите соответствующий раздел). Аналогично ослабляем крепление дополнительного глушителя к приемной трубе.

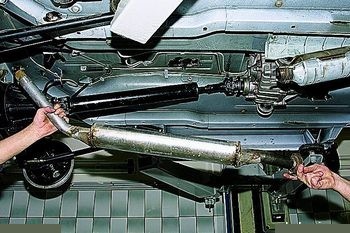

Разъединяем трубы основного и дополнительного глушителей.

Аналогично разъединяем дополнительный глушитель и приемную трубу.
Дополнительный глушитель монтируем в обратной последовательности, проследив, чтобы элементы выпускной системы не касались кузова при колебаниях.










ВАЗ-2131. Основной глушитель




Отсоединяем крепление основного глушителя к дополнительному.

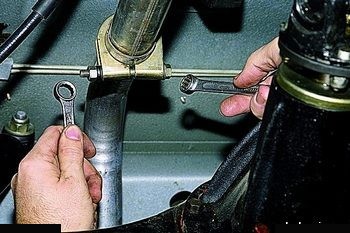

Ключом «на 13» отворачиваем гайку болта хомута крепления труб основного и дополнительного глушителей, удерживая болт ключом той же размерности.

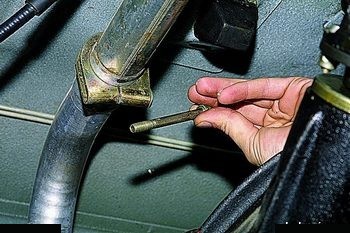

Вынимаем болт.

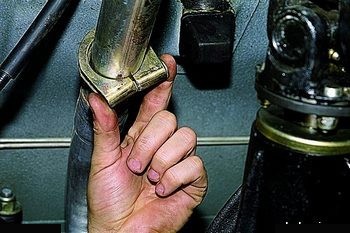

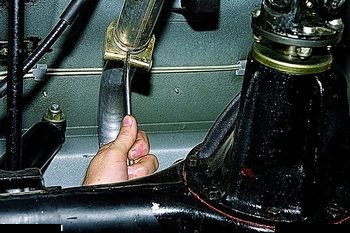

Шлицевой отверткой разжимаем хомут.
Сдвигаем хомут по трубе в сторону дополнительного глушителя.

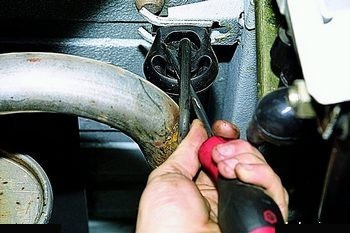

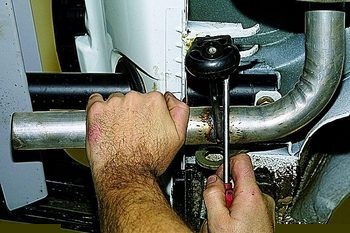

Отверткой отсоединяем от кронштейна переднюю…
…и заднюю подушки подвески основного глушителя.






Проворачивая глушитель вправо-влево,…

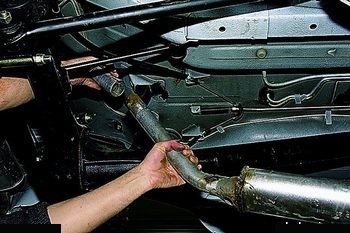

…разъединяем трубы основного и дополнительного глушителей.

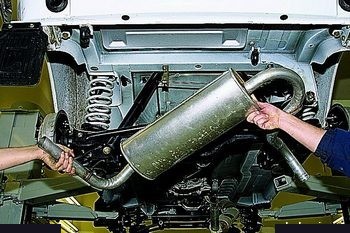

Cнимаем глушитель.

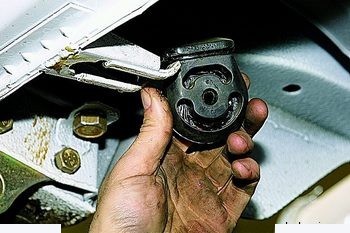

Для замены подушки подвески глушителя выводим ее из зацепления с кронштейном (см. фото 5–6).

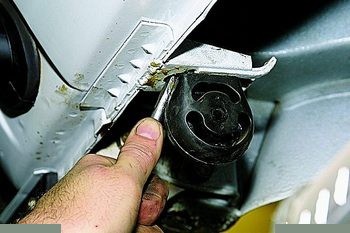

Поддев отверткой подушку, сдвигаем ее по направляющим…
…и снимаем.

Основной глушитель монтируем в обратной последовательности, проследив, чтобы элементы выпускной системы не касались кузова при колебаниях.
