ВАЗ-2131. Блок управления сигнализации

Отсоединяем «минусовой» провод аккумуляторной батареи.
В салоне снимаем обивку левой боковины кузова (смотрите соответствующий раздел).

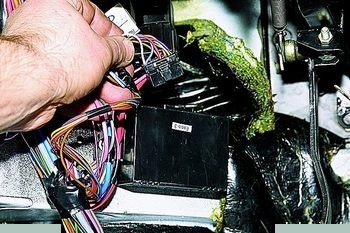

Отсоединяем разъем от блока управления АПС.

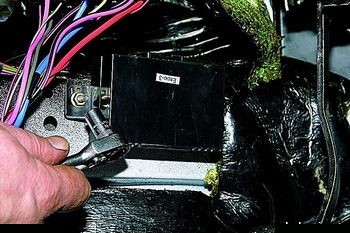

Головкой «на 8» отворачиваем две гайки крепления блока…

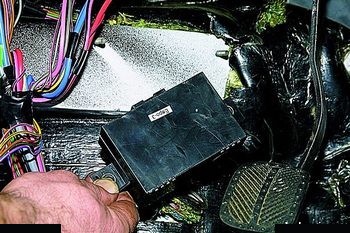

…и снимаем блок со шпилек.

Для снятия индикатора состояния системы…

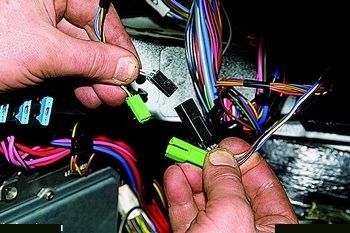

…выводим из-под панели приборов провода индикатора и отсоединяем два разъема (зеленого и черного цвета).

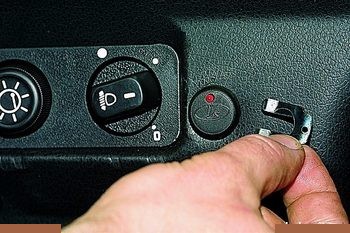

С внутренней стороны панели приборов корпус индикатора зафиксирован стопорной скобой.

Сняв скобу,…

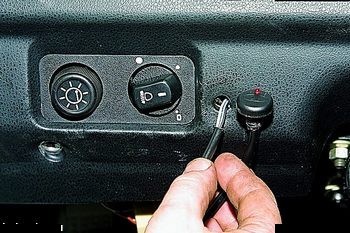

…вынимаем индикатор c проводами.

Устанавливаем индикатор и блок управления АПС в обратной последовательности.
