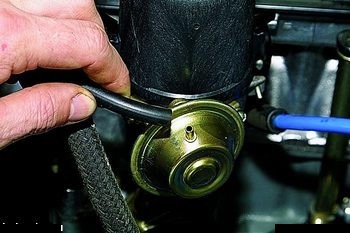

Снимаем шланг со штуцера корпуса вакуумного
регулятора опережения зажигания. |
Снимаем крышку с датчика-распределителя (смотрите
соответствующий раздел).
 |

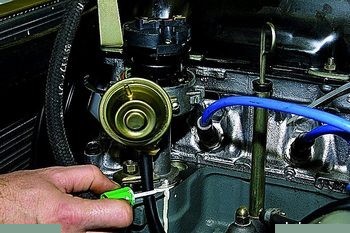

На фланце корпуса датчика-распределителя и блоке
цилиндров наносим метку. |
 |

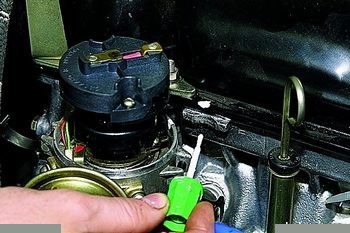

Помечаем на корпусе датчика-распределителя (или
на крышке головки блока цилиндров) место, на
которое направлен контакт ротора. |
 |

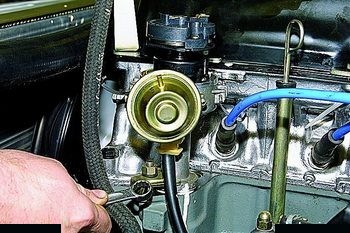

Накидным ключом «на 13» отворачиваем гайку
крепления прижимной планки. |
 |

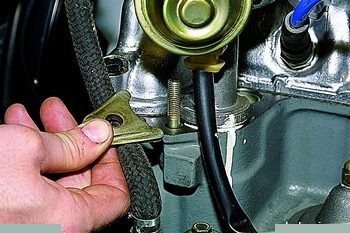

Снимаем прижимную планку. |
Вынимаем датчик-распределитель из гнезда блока
цилиндров.
 |

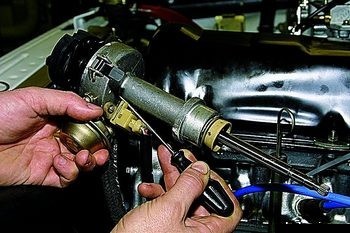

Отверткой отжимаем пружинный фиксатор разъема… |
 |

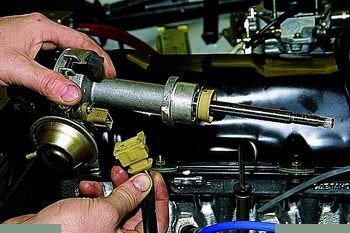

…и отсоединяем разъем. |
| |
Между привалочными плоскостями
датчика-распределителя и блока цилиндров
установлены прокладки. |
Устанавливаем датчик-распределитель в обратном
порядке, ориентируясь по меткам. |
