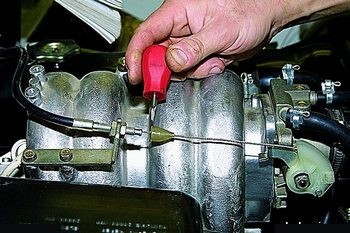

Сдвигаем защитный силиконовый колпачок с
наконечника оболочки троса. |
 |

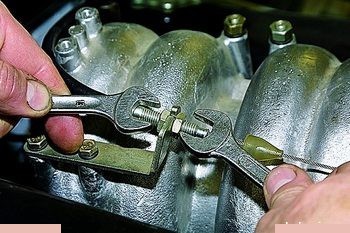

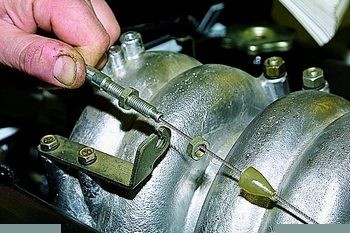

Двумя ключами «на 13» ослабляем гайки крепления
оболочки троса привода заслонки к кронштейну. |
Отвернув гайку,...
 |
...выводим трос из прорези кронштейна. |
 |

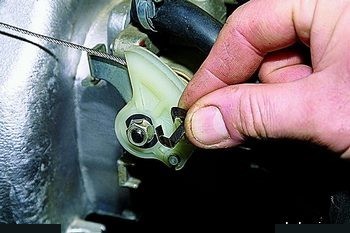

Сняв пружинный фиксатор,… |
...выводим наконечник троса из шкива привода
заслонки.
 |

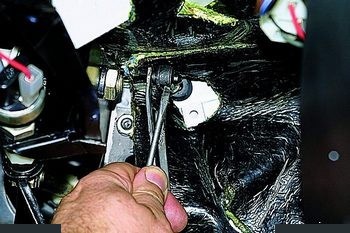

В салоне поддеваем отверткой наконечник троса и
снимаем его с пальца рычага привода. |
 |

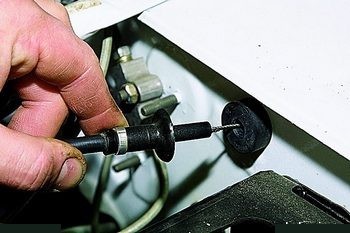

Вынимаем оболочку троса из резиновой втулки
щитка передка. |
 |

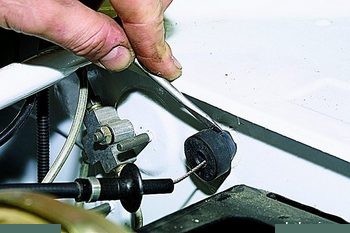

Поддев отверткой резиновую втулку, вынимаем ее
из щитка передка. |
 |

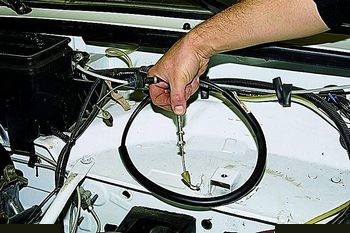

Вынимаем трос привода дроссельной заслонки. |
Для снятия педали...
 |

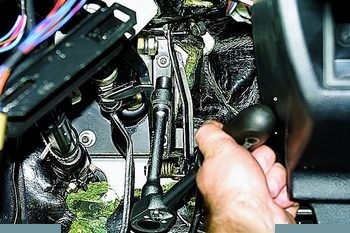

...в салоне головкой «на 13» отворачиваем две
гайки крепления кронштейна педали... |
 |

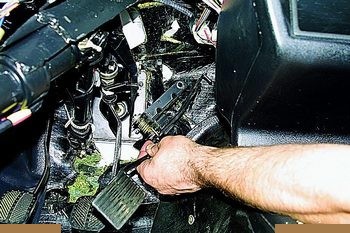

...и снимаем педаль с кронштейном. |
Устанавливаем педаль и трос привода дроссельной
заслонки в обратной последовательности.
При сборке регулируем привод так, чтобы при отпущенной и
нажатой педали заслонка, соответственно, была полностью
закрыта и полностью открыта. |
