Снимаем ресивер двигателя (смотрите
соответствующий раздел).
 |

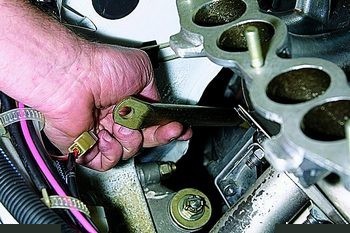

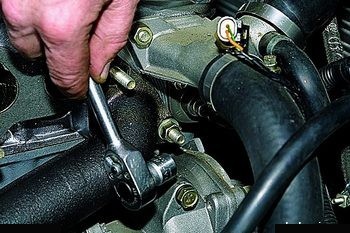

Накидным ключом «на 13» отворачиваем болт
крепления переднего опорного кронштейна к
впускной трубе. |
Отвернув ключом «на 13» гайку крепления опорного
кронштейна к кронштейну правой опоры силового
агрегата,...
 |
...снимаем передний опорный кронштейн впускной
трубы. |
 |

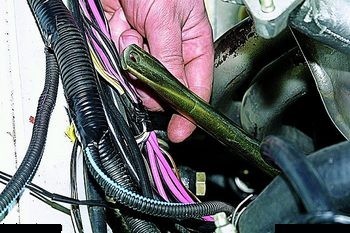

Накидным ключом «на 13» отворачиваем болт
крепления к впускной трубе заднего опорного
кронштейна. |
Ослабив верхний болт крепления стартера (смотрите
соответствующий раздел),...
 |
...отводим задний опорный кронштейн от впускной
трубы. |
Снимаем топливную рампу (смотрите
соответствующий раздел).
Отсоединяем приемную трубу от выпускного коллектора (смотрите
соответствующий раздел).
 |

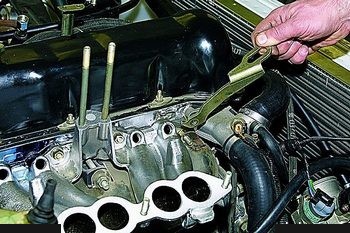

Накидным ключом «на 13» отворачиваем гайку
крепления переднего рыма силового агрегата... |
 |
...и снимаем рым. |
 |
Накидным ключом «на 13» отворачиваем две крайние
гайки крепления (по одной с каждой стороны)
теплозащитного экрана впускной трубы к головке
блока цилиндров… |
 |
...и одну среднюю гайку крепления. |
 |

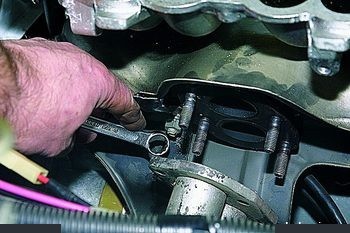

Накидным ключом «на 13» отворачиваем гайку
нижнего крепления экрана к выпускному
коллектору. |
 |

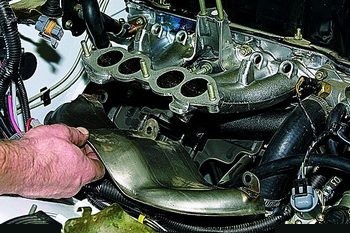

Снимаем теплозащитный экран впускной трубы. |
 |

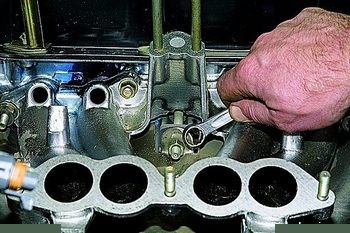

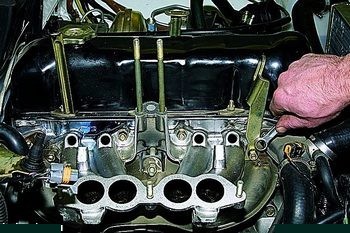

Накидным ключом «на 13» отворачиваем две крайние
гайки крепления (по одной с каждой стороны)

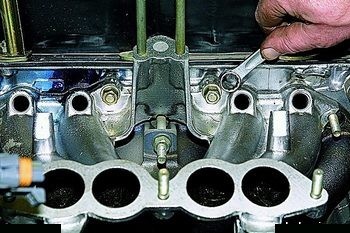

впускной трубы к головке блока цилиндров... |
 |

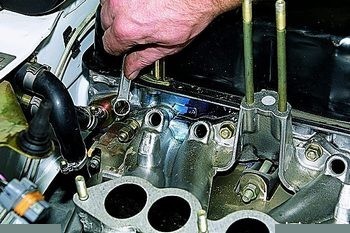

...и две гайки верхнего крепления. |
 |

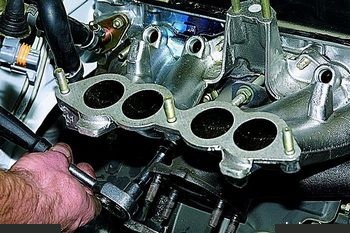

Головкой «на 13» с удлинителем отворачиваем две
гайки нижнего крепления впускной трубы. |

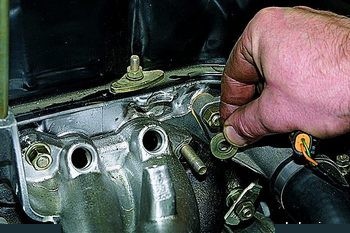

Снимаем шайбы со шпилек крепления.
 |
В местах стыковки впускной трубы и выпускного
коллектора на шпильках установлены утолщенные
шайбы. |
 |

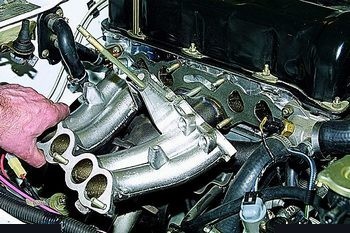

Снимаем впускную трубу со шпилек головки блока
цилиндров. |
 |

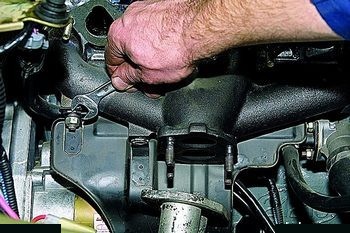

Ключом «на 13» отворачиваем гайку крепления
теплозащитного экрана стартера к выпускному
коллектору. |
 |

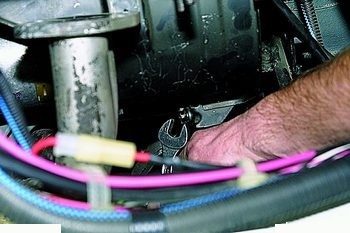

Ключом «на 13» отворачиваем болт крепления
экрана к кронштейну правой опоры силового
агрегата... |
 |
...и отводим экран от выпускного коллектора. |
 |

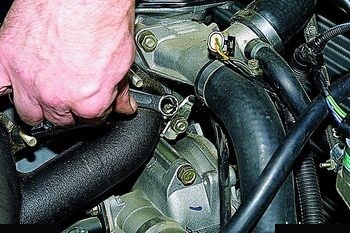

Накидным ключом «на 13» отворачиваем гайку
крепления «минусового» провода аккумулятора... |
 |
...и снимаем наконечник провода со шпильки
головки блока цилиндров. |
 |

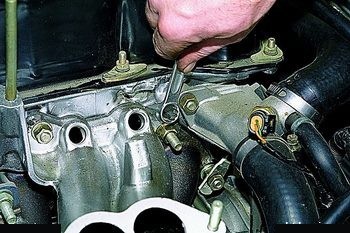

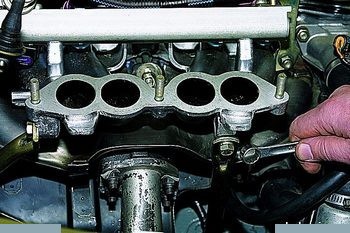

Головкой «на 13» отворачиваем две крайние гайки
крепления (по одной с каждой стороны) выпускного
коллектора. |
 |

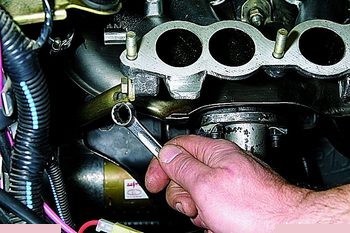

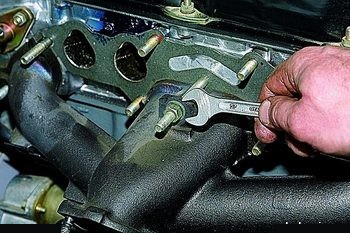

Ключом «на 13» отворачиваем среднюю гайку
крепления коллектора. |
 |

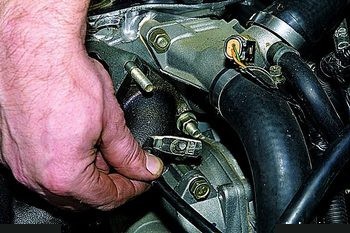

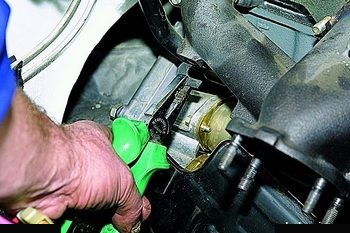

Пассатижами отводим кронштейн крепления
отводящей трубки радиатора отопителя от
выпускного коллектора. |
 |

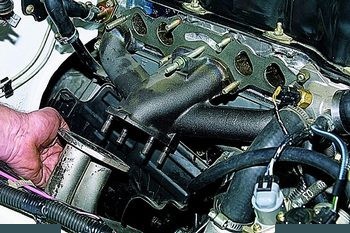

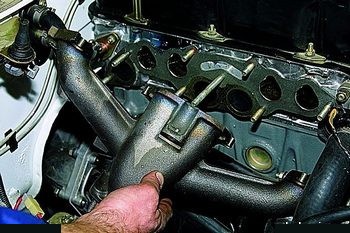

Снимаем выпускной коллектор... |
 |

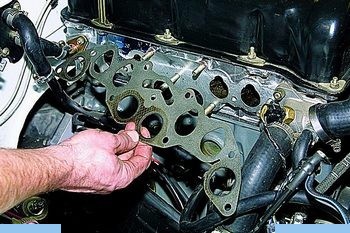

...и уплотнительную прокладку впускной трубы и
выпускного коллектора. |
Перед монтажом очищаем привалочные плоскости головки
блока цилиндров, впускной трубы и выпускного коллектора
от остатков старой прокладки и нагара.
Установив новую прокладку, сборку проводим в обратной
последовательности. Шпильки головки блока цилиндров
смазываем графитовой смазкой. |
