Жигули (ВАЗ-2107). Разборка двигателя

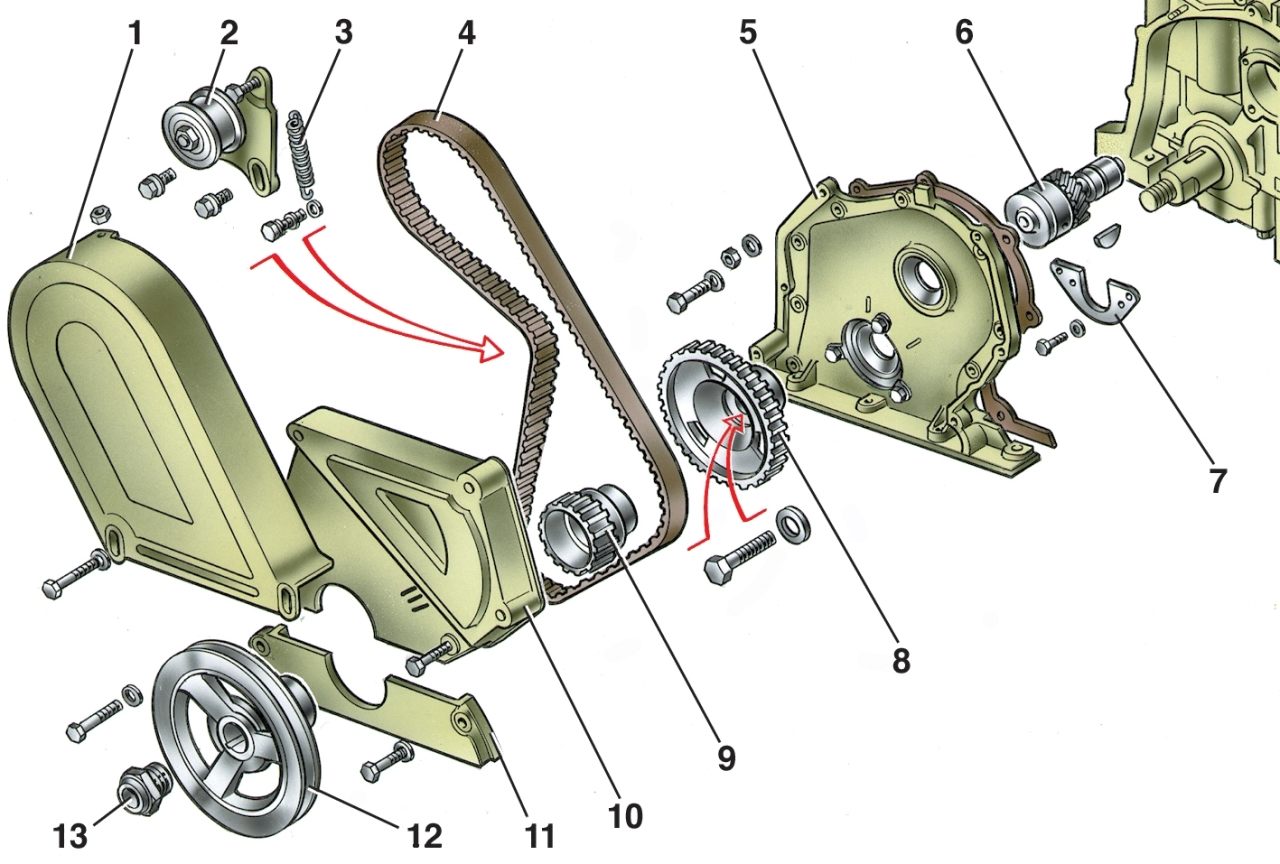

Рис. 10–1. Разборка передней части двигателя: 1 — верхняя защитная крышка; 2 — натяжной ролик;        3 — натяжная пружина; 4 — ремень привода распределительного вала; 5 — крышка привода распределительного вала; 6 — валик привода масляного насоса и распределителя зажигания; 7 — упорный фланец; 8 — шкив валика привода масляного насоса; 9 — зубчатый шкив коленчатого вала; 10 — средняя защитная крышка; 11 — нижняя защитная крышка; 12 — шкив привода генератора и насоса охлаждающей жидкости; 13 — гайка

Снимите шкив 12 (рис. 10–1) коленчатого вала, закрепив маховик фиксатором А.60330/R и отвернув ключом А. 50121 гайку.

Снимите защитные крышки 1, 10 и 11 ременного привода распределительного вала. Ослабьте болты крепления шкивов распределительного вала и вала привода масляного насоса. Снимите пружину 3 кронштейна натяжного ролика. Отверните болты и снимите кронштейн с натяжным роликом 2. Снимите ремень привода распределительного вала.

Снимите шкив 9 зубчатого ремня с коленчатого вала. Отверните болты и снимите шкивы с распределительного вала и валика привода масляного насоса.

Снимите крышку 5 привода распределительного вала. Снимите упорный фланец 7 валика привода масляного насоса и выньте валик 6 из блока цилиндров.

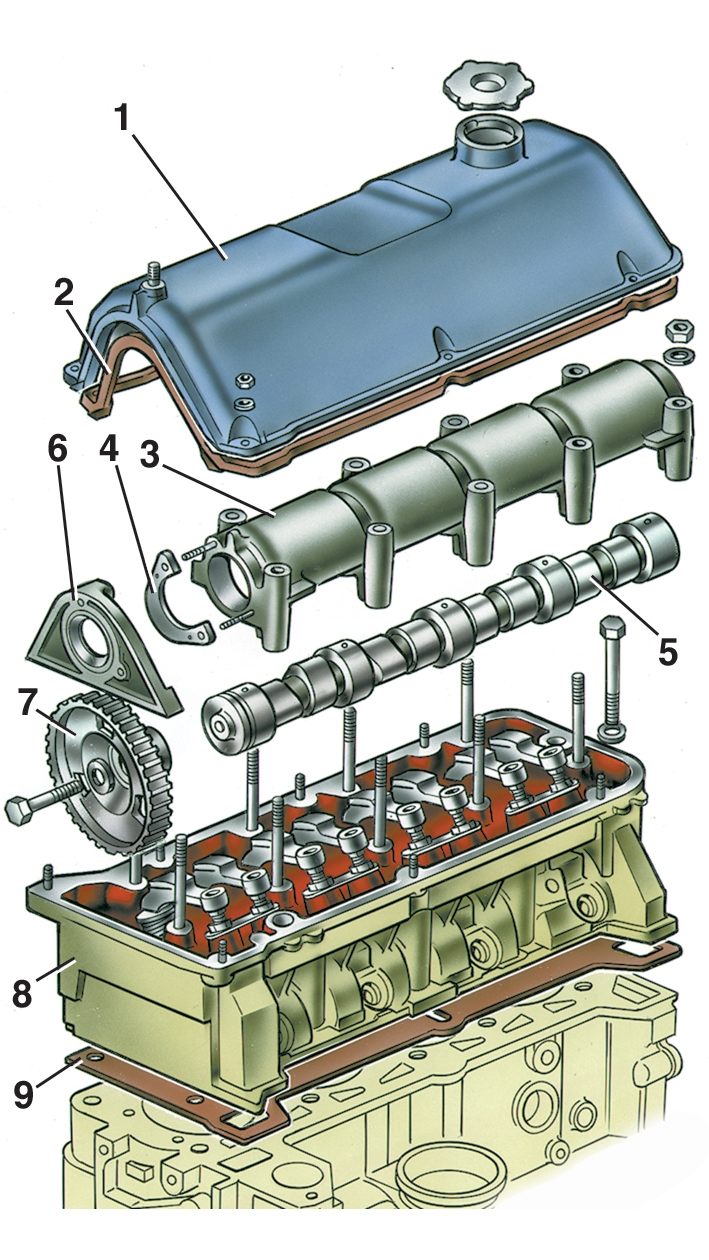

Рис. 10–2. Снятие головки цилиндров: 1 —крышка головки цилиндров; 2 — прокладка; 3 — корпус подшипников распределительного вала; 4 — упорный фланец; 5 — распределительный вал; 6 — держатель сальника распределительного вала; 7 — шкив распределительного вала; 8 — головка цилиндров; 9 — прокладка головки цилиндров

Снимите крышку 1 (рис. 10–2) головки цилиндров. Ослабьте гайки крепления держателя 6 сальника распределительного вала и снимите корпус подшипников распределительного вала. Отверните гайки и снимите держатель сальника и упорный фланец 4 распределительного вала.

Дальнейшая разборка двигателя 2105 не отличается от разборки двигателя 2103 автомобилей ВАЗ-2107.
