7.1.4 Регулировка привода тормоза ВАЗ 2107

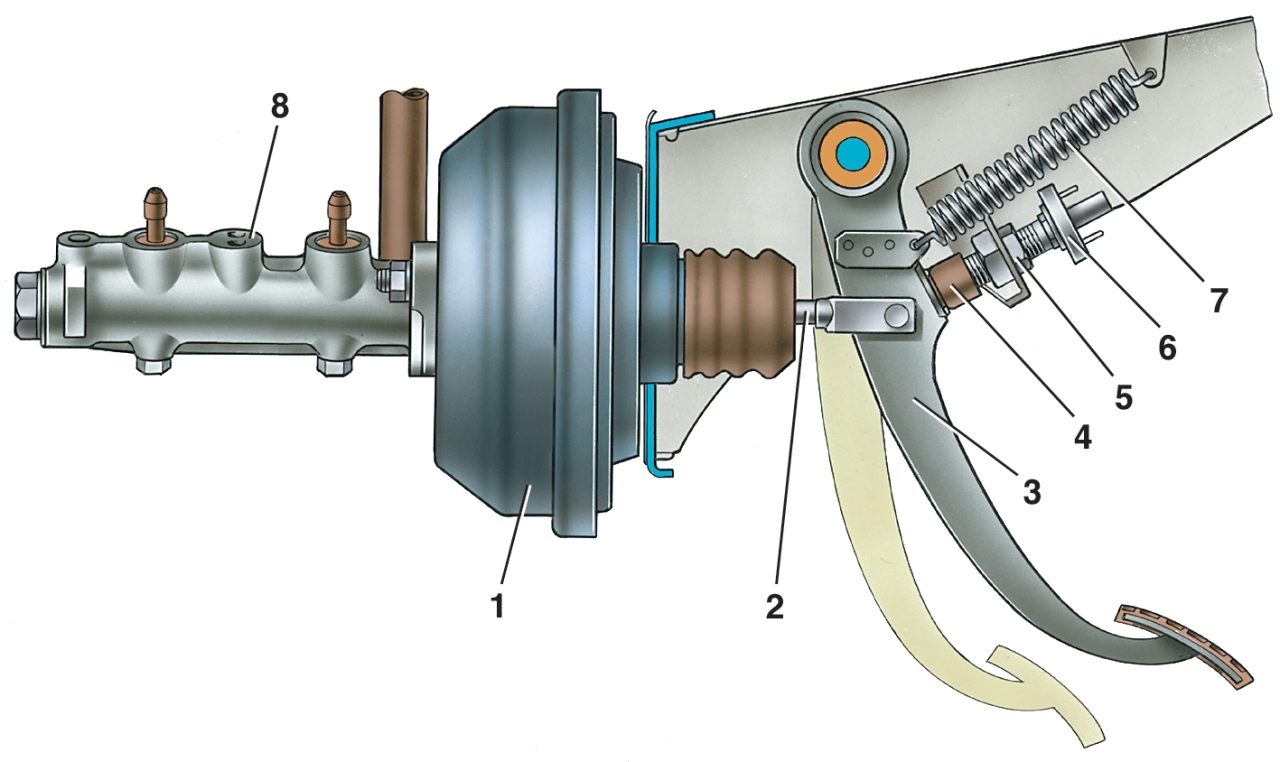

Рис. 7–3. Педаль тормоза: 1 — вакуумный усилитель; 2 — толкатель; 3 — педаль тормоза; 4 — буфер выключателя стоп-сигнала; 5 — гайка выключателя; 6 — выключатель стоп-сигнала; 7 — оттяжная пружина педали; 8 – главный цилиндр

Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм. Эту величину получают, регулируя положение выключателя 6 (рис. 7–3) стоп-сигнала.

7.1.4 Регулировка привода тормоза ВАЗ 2107

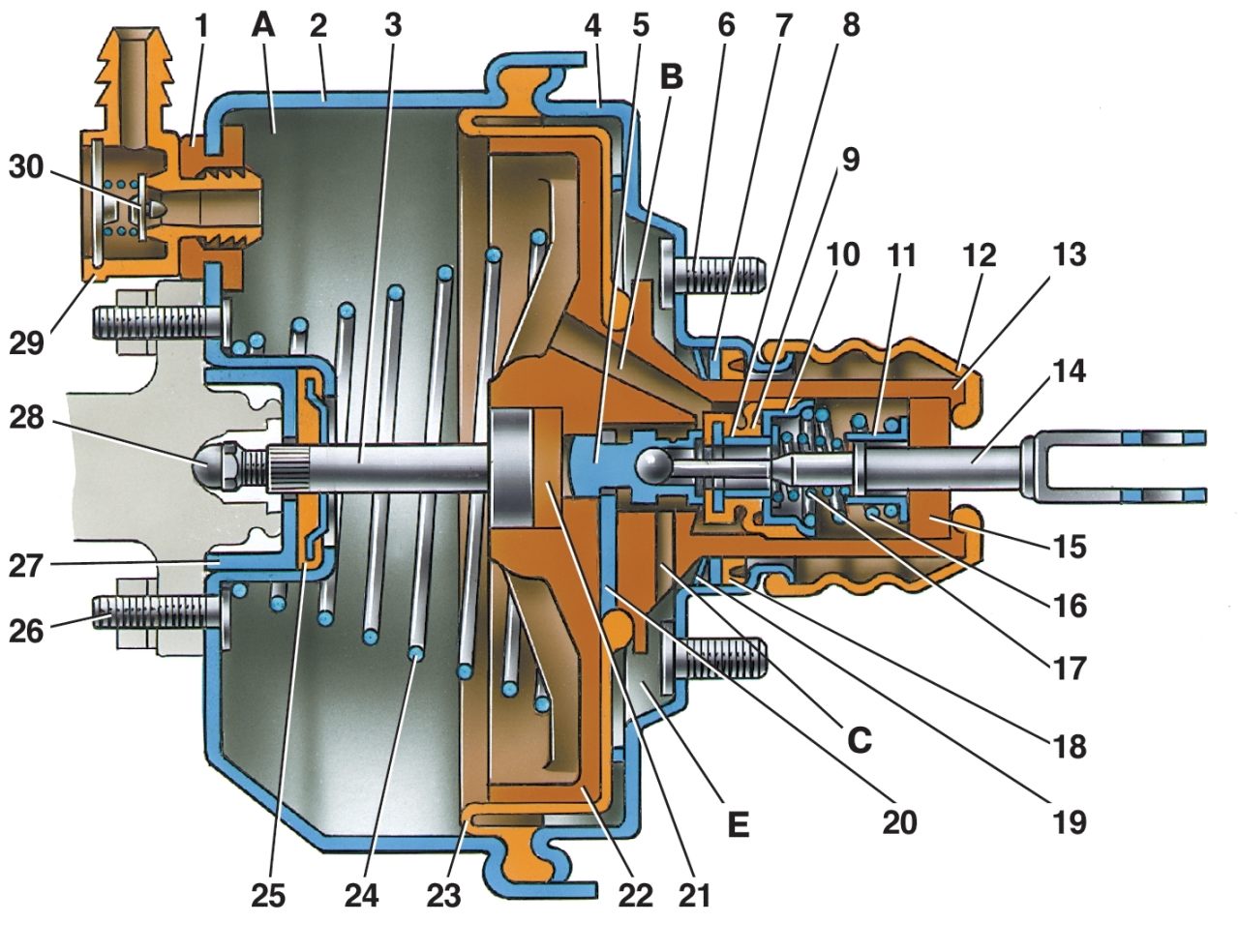

Рис. 7–2. Вакуумный усилитель: 1 — фланец крепления наконечника; 2 — корпус усилителя; 3 —шток; 4 — крышка; 5 — поршень; 6 — болт крепления усилителя; 7 — дистанционное кольцо; 8 — опорная чашка пружины клапана; 9 — клапан; 10 — опорная чашка клапана; 11 — опорная чашка возвратной пружины; 12 — защитный колпачок; 13 — обойма защитного колпачка; 14 — толкатель; 15 — воздушный фильтр; 16 — возвратная пружина клапана; 17 — пружина клапана; 18 — уплотнитель крышки корпуса; 19 — стопорное кольцо уплотнителя; 20 — упорная пластина; 21 — буфер; 22 — корпус клапана; 23 — диафрагма; 24 — возвратная пружина корпуса клапана; 25 — уплотнитель штока; 26 — болт крепления главного цилиндра; 27 — обойма уплотнителя штока; 28 — регулировочный болт; 29 — наконечник шланга; 30 — клапан; А — вакуумная полость; В — канал, соединяющий вакуумную полость с внутренней полостью клапана; С — канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е — атмосферная полость

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 9 (см. рис. 7–2), прижимаясь к корпусу 22, разобщает полости А и Е, и происходит неполное растормаживание колес при отпущенной педали.
Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 5 (см. рис. 7–3). Установите его так, чтобы буфер стоп-сигнала слегка касался упора педали, при этом свободный ход педали должен быть 3–5 мм. По окончании регулировки затяните гайку 5.

ПРЕДУПРЕЖДЕНИЕ
Регулировку свободного хода педали тормоза производите при неработающем двигателе.

Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 28 (см. рис. 7–2) относительно плоскости крепления фланца главного цилиндра (размер 1,25—0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.
