Жигули (ВАЗ-2107). Проверка и регулировка зазора в зацеплении ролика с червяком рулевого механизма

Покачивая сошку за головку, проверьте, нет ли зазора в зацеплении ролика и червяка. В пределах поворота рулевого колеса на 30° в каждую сторону от нейтрального положения, зазора, т.е. ощутимого свободного хода сошки, не должно быть.

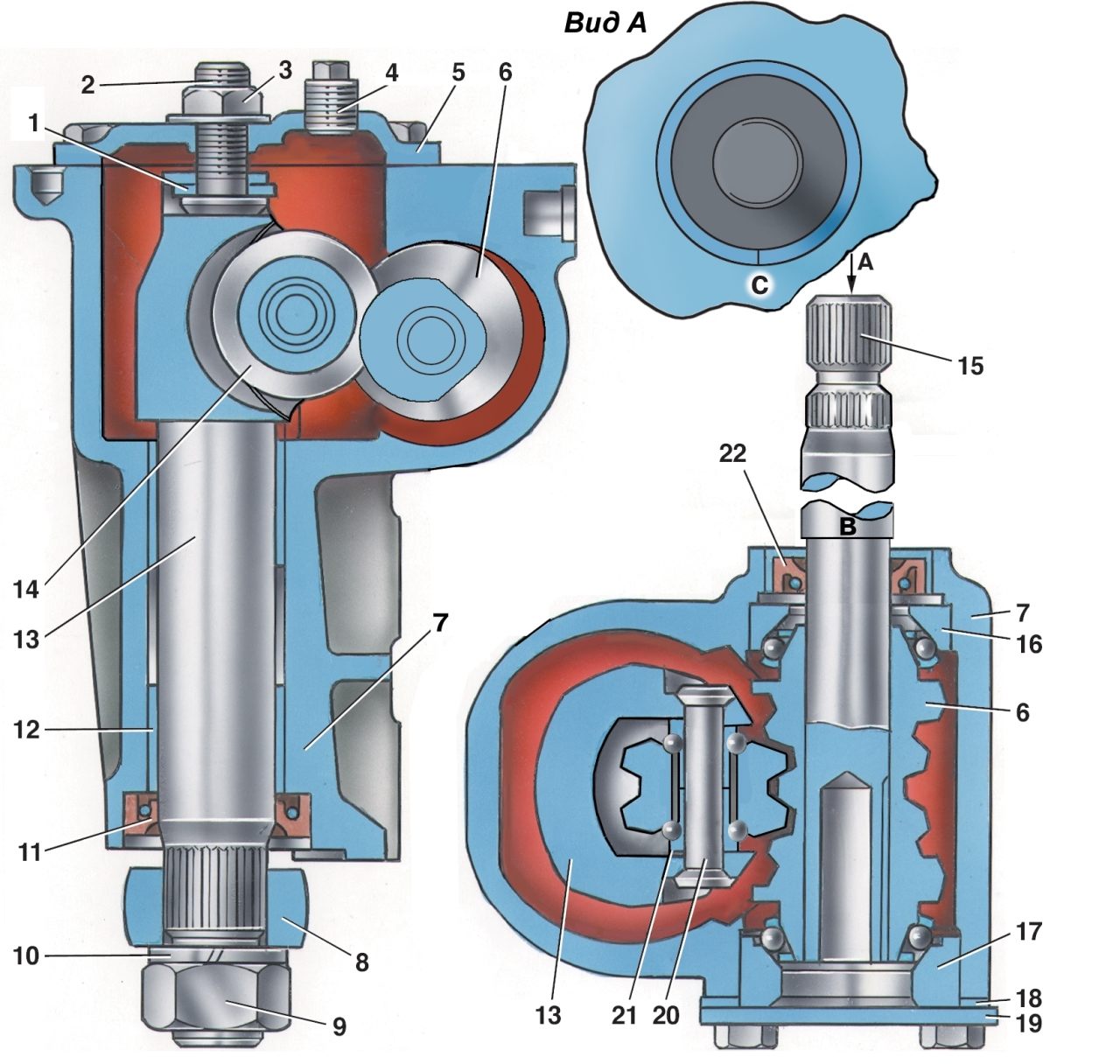

Рис. 6–2. Разрез картера рулевого механизма: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт вала сошки; 3 — гайка регулировочного винта; 4 — пробка маслоналивного отверстия; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки к валу; 10 — шайба пружинная; 11 — сальник вала сошки; 12 — втулка вала сошки; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16 — верхний шарикоподшипник; 17 — нижний шарикоподшипник; 18 — регулировочные прокладки; 19 — нижняя крышка подшипника червяка; 20 — ось ролика; 21 — шариковый подшипник ролика; 22 — сальник вала червяка; В, С — метки

Если ощущается свободный ход сошки, ослабьте гайку 3 (рис. 6–2) регулировочного винта и, приподняв стопорную шайбу, заверните регулировочный винт 2 до устранения зазора. Регулировочный винт слишком не затягивайте. Затем, придерживая регулировочный винт отверткой, затяните гайку 3.

Убедившись, что сошка не перемещается, соедините с ней пальцы шаровых шарниров. Проверьте усилие поворота рулевого колеса. Если оно превышает 196 Н (20 кгс), ослабьте регулировочный винт 2.
