Жигули (ВАЗ-2101). Разборка и сборка

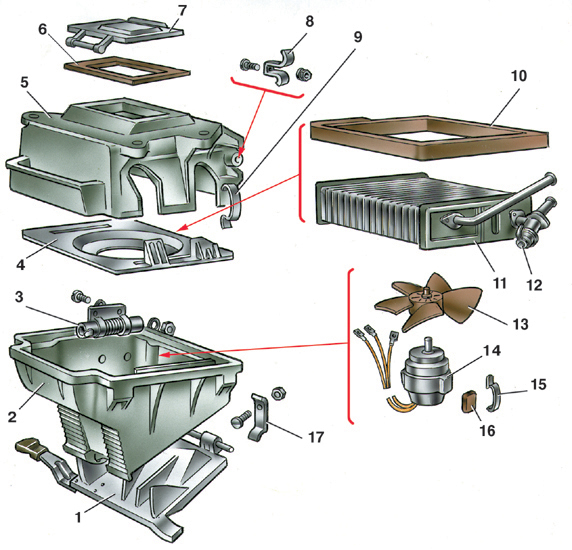

1 – крышка воздухораспределительная;
2 – кожух вентилятора;
3 – резистор дополнительный;
4 – кожух крыльчатки вентилятора;
5 – кожух радиатора;
6 – прокладка;
7 – крышка люка воздухопритока;
8 – скоба прижимная крепления подводящей и отводящей труб;
9 – держатель пружинный крепления кожуха вентилятора;

10 – прокладка;
11 – радиатор;
12 – кран;
13 – крыльчатка;
14 – электродвигатель вентилятора;
15 – скоба пружинная крепления электродвигателя;
16 – подушка электродвигателя;
17 – скоба крепления воздухораспределительной крышки

Разборка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отведите две пружинные скобы 15 и выньте вентилятор из кожуха 2.

2. Отверните гайку крепления крыльчатки 13 и снимите крыльчатку с электродвигателя 14.

3. Отверните гайку и снимите скобу 8 крепления подводящей и отводящей трубок.

4. Снимите кран 12 с радиатора, отвернув гайки крепления.

5. Выньте из кожуха 5 радиатор 11.

Сборка

Сборку отопителя выполняйте в обратной последовательности.

Обращайте внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов резиновых шлангов.
