Жигули (ВАЗ-2101). Отопитель



Жигули (ВАЗ-2101). Отопитель

отопителем

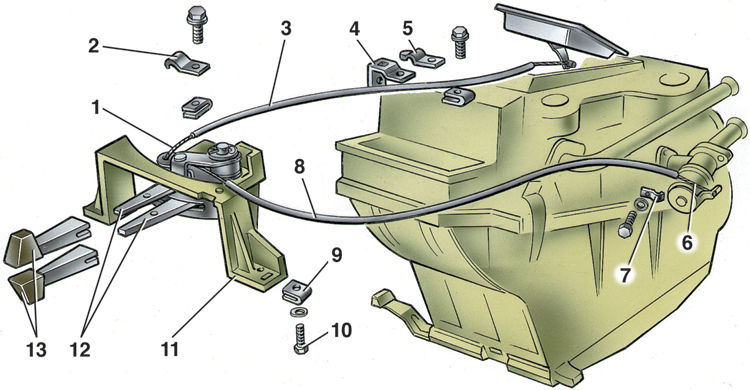

12.10.1 Отопитель ВАЗ 2101
1 – тяга управления крышкой воздухопритока;
2, 5, 7 – прижимные скобы;
3, 8 – оболочки тяг;
4 – кронштейн крепления оболочки тяги;
6 – тяга управления краном отопителя;
9 – пружинная гайка правая крепления кронштейна рычагов управления;
10 – винт крепления кронштейна;
11 – кронштейн рычагов управления;
12 – рычаги управления;
13 – рукоятки рычагов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите до отказа вправо рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателя.
2. Отсоедините провод «масса» от аккумуляторной батареи.
3. Ослабьте стяжные хомуты и отсоедините от патрубков отопителя резиновые шланги для подвода и отвода жидкости, а затем снимите резиновый уплотнитель трубок.
4. Ослабьте болт скобы 7 (см. рис. Привод управления отопителем), закрепляющий гибкую тягу 6 на кране, и снимите тягу с крана.
5. Отведите и снимите четыре пружинных скобы и, отсоединив провода, снимите кожух вентилятора с кожуха радиатора отопителя.
6. Снимите комбинацию приборов и через проем для нее в панели приборов ослабьте винт скобы 2, которым крепится гибкая тяга 1 управления крышкой люка воздухопритока, и снимите тягу с рычажка.
7. Отверните гайки крепления кожуха радиатора и снимите его.

При отворачивании одной из гаек крепления кожуха радиатора отсоединяется провод «массы» электродвигателя вентилятора, который расположен в левой части кожуха радиатора.

Установка

Установку отопителя выполняйте в обратном порядке. После установки отопителя и соединения всех шлангов с двигателем, заправьте жидкостью систему охлаждения двигателя.
