Жигули (ВАЗ-2101). Снятие и установка бамперов



Жигули (ВАЗ-2101). Снятие и установка бамперов

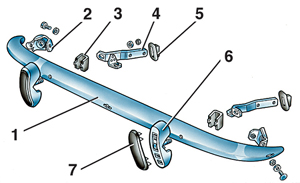

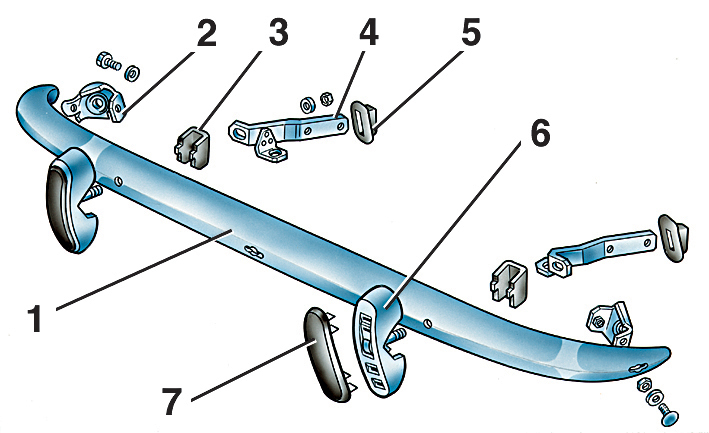

12.6.4 Снятие и установка бамперов ВАЗ 2101
1 – бампер;

2– боковой кронштейн;

3 – распорка крепления бампера;

4 – правый кронштейн;

5 – резиновый уплотнитель;

6 – накладка бампера;

7– буфер бампера

Чтобы снять передний бампер, отверните гайки болтов, крепящих накладки 6 с бампером и кронштейном 4, и болты крепления боковых кронштейнов 2 к кузову.

Конструкция кронштейнов крепления передних и задних бамперов несколько различна, но операции снятия и установки – аналогичны.
