Жигули (ВАЗ-2101). Снятие и установка капота



Жигули (ВАЗ-2101). Снятие и установка капота

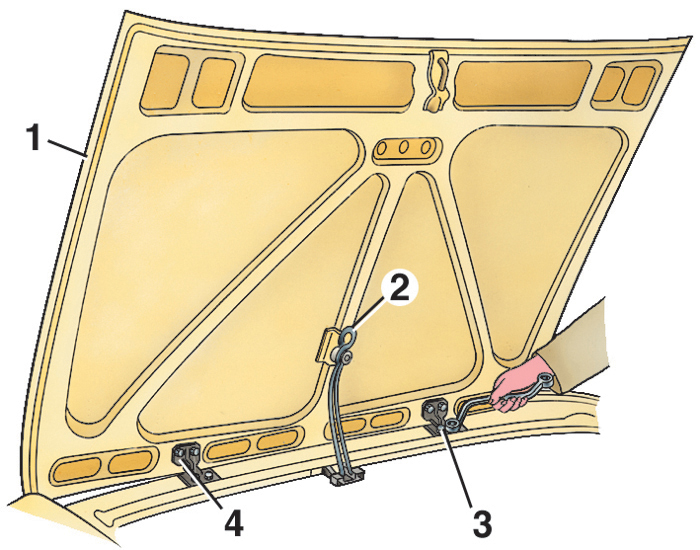

12.6.2 Снятие и установка капота ВАЗ 2101

1 – капот;

2 – упор капота;

3 – болт крепления петли капота;

4 – петля


Капот 1 навешен на кузов по переднему краю и запирается замком. Привод замка капота тросовый, рукоятка расположена внутри кузова, с левой стороны, под панелью приборов. В открытом положении капот удерживается упором 2.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Чтобы снять капот, отсоедините упор и отверните болты крепления петель к капоту.
2. Установку проводите в обратном порядке. Перед окончательным затягиванием болтов крепления петель капота отрегулируйте положение капота, чтобы он располагался в проеме кузова с одинаковыми зазорами. Для регулировки предусмотрены увеличенные отверстия в петлях капота.

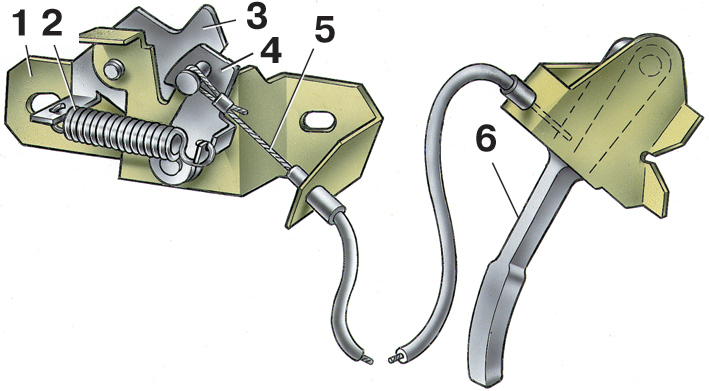

Замок капота

12.6.2 Снятие и установка капота ВАЗ 2101
1 – корпус замка;
2 – пружина;
3 – выталкиватель;
4 – крючок;
5 – тяга привода;
6 – рукоятка привода

Если замок ненадежно запирает капот или закрывать и открывать капот трудно, требуется отрегулировать положение замка, для этого при открытом капоте:

 – очертите контуры корпуса 1 замка и ослабьте гайки крепления;
 – передвиньте замок в нужное положение, затяните гайки крепления и проверьте установку замка.
