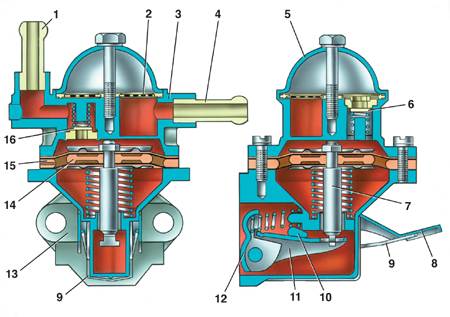

1 – нагнетательный патрубок; 2 – фильтр; 3 – корпус; 4 – всасывающий патрубок; 5 – крышка; 6 – всасывающий клапан; 7 – тяга; 8 – рычаг ручной подкачки топлива; |
9 – пружина; 10 – эксцентрик; 11 – балансир; 12 – рычаг механической подкачки топлива; 13 – нижняя крышка; 14 – внутренняя дистанционная прокладка; 15 – наружная дистанционная прокладка; 16 – нагнетательный клапан |
ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Схема контроля и регулировки выступания толкателя привода насоса
А – прокладка толщиной 0,27–0,33 мм; В – прокладка толщиной 0,70–0,80 мм; d – выступание толкателя |
Для правильной установки топливного насоса используйте две из трех нижеуказанных
прокладок: А толщиной 0,27–0,33 мм; В толщиной 0,70–0,80 мм; С толщиной 1,20–1,30
мм.
Установка насоса на двигатель
ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
