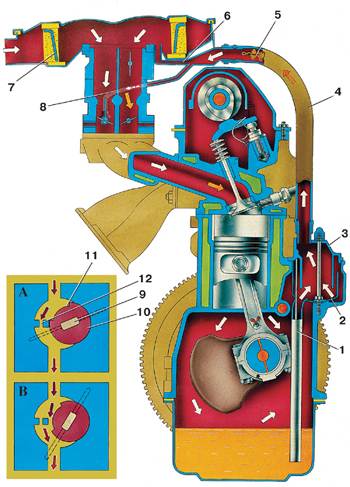

А и В – работа золотникового устройства карбюратора
при малой частоте вращения коленчатого вала (А) и при высокой (В); 1 – сливная трубка маслоотделителя; 2 – маслоотделитель; 3 – крышка сапуна; 4 – шланг отсоса газов; 5 – пламегаситель; 6 – вытяжной коллектор; |
7 – фильтрующий элемент воздушного
фильтра; 8 – шланг отвода газов в задроссельное пространство карбюратора; 9 – ось дроссельной заслонки первичной камеры; 10 – золотник; 11 – канавка золотника; 12 – калиброванное отверстие |
