Проверка параллельности осей поршневого пальца
и нижней головки шатуна

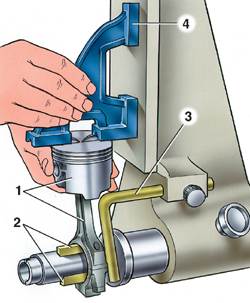

1 – собранный комплект шатун-палец-поршень;
2 – выдвижные ножи;
3 – упор;
4 – калибр
Перед установкой собранной шатунно-поршневой группы на двигатель проверьте параллельность
осей группы специальным прибором.
Для проверки нижнюю головку шатуна (без вкладышей) центрируйте на выдвижных ножах
2, а на днище поршня установите калибр 4.
Набором щупов проверьте зазор между вертикальной плитой приспособления и вертикальной
плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра (в
зависимости от того, чем он касается плиты – углом или верхним концом).
Зазор не должен превышать 0,4 мм. Если зазор больше, замените шатун.
