Самара 2 (ВАЗ-2115). Кузов

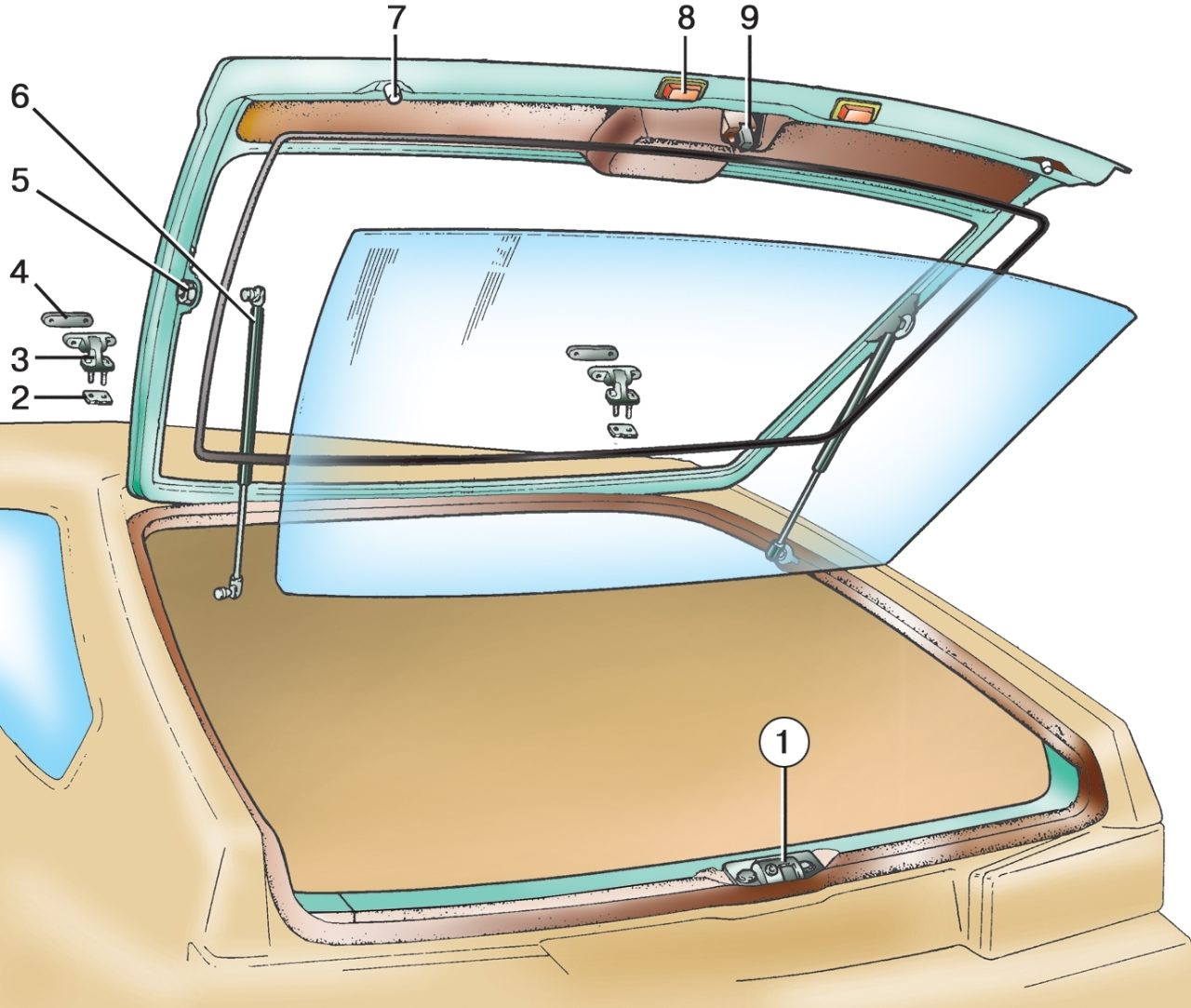

Рис. 9.52. Снятие двери задка: 1 – фиксатор двери задка; 2 и 4 – прокладки; 3 – петля; 5 – резьбовое отверстие; 6 – газонаполненный упор двери; 7 – буфер; 8 – фонарь освещения номерного знака; 9 – замок

Кузов автомобиля типа хэтчбек, несущей конструкции, пятидверный, цельнометаллический, сварной. Боковые двери с опускными стеклами. Дверь задка открывается вверх и фиксируется двумя газонаполненными упорами 6 (рис. 9.52). На двери задка установлен очиститель и омыватель заднего стекла. Заднее сиденье складывается, что позволяет значительно увеличить багажный отсек.

В связи с изменением конструкции задка изменилась конструкция заднего пола, панелей боковин и крыши, заднего окна. Методы замены и ремонта этих узлов и деталей остаются теми же, что и для автомобиля ВАЗ-2115.

Снятие и установка двери задка

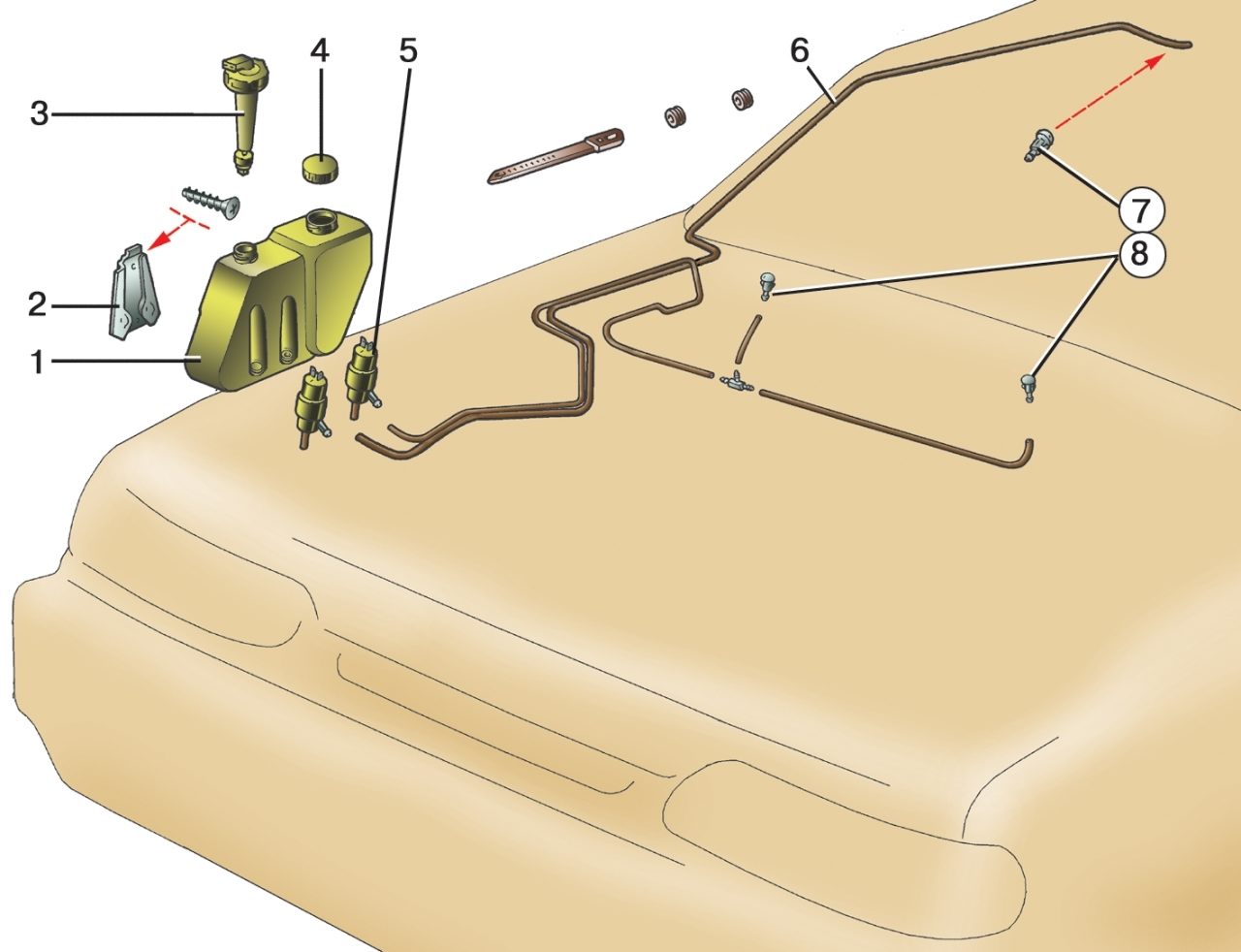

Рис. 9.53. Схема омывателей стекол автомобиля ВАЗ-2114: 1 – бачок; 2 – кронштейн; 3 – датчик указателя уровня жидкости; 4 – пробка; 5 – насос омывателя; 6 – шланг омывателя стекла двери задка; 7 – жиклер омывателя стекла двери задка; 8 – жиклер омывателя ветрового стекла

Для снятия двери задка снимите рычаг стеклоочистителя, отсоедините шланг 6 (рис. 9.53) от жиклера омывателя заднего стекла, отсоедините электрические провода, откройте дверь до отказа, выверните пальцы упоров 6 (см. рис. 9.52) из резьбовых отверстий 5 и снимите упоры.

Придерживая дверь, выверните болты крепления подвижных звеньев петель 3 к кузову, снимите упоры и дверь в сборе.

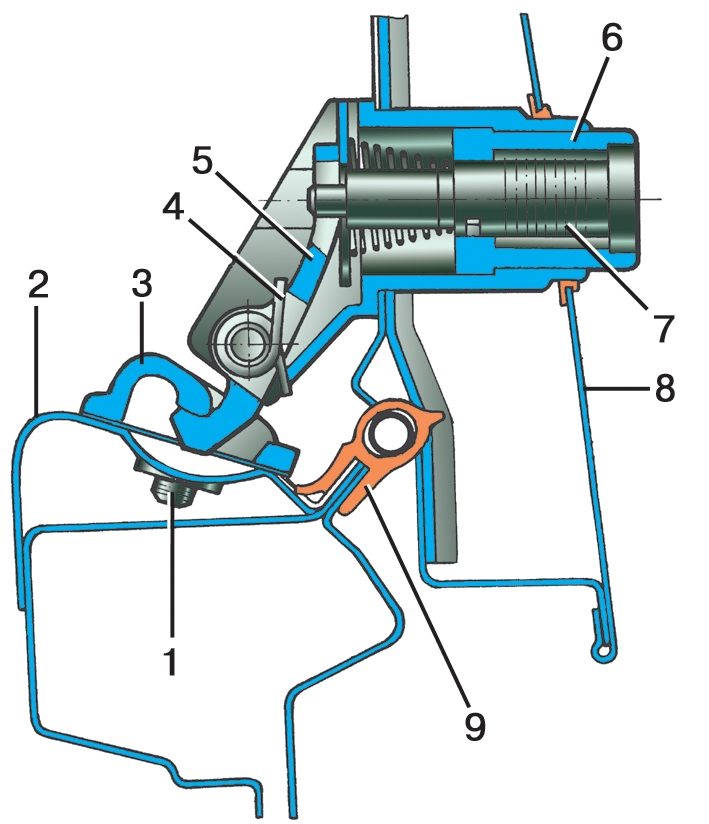

Рис. 9.54. Замок двери задка: 1 – болт крепления фиксатора; 2 – поперечина передка; 3 – фиксатор; 4 – пружина крючка; 5 – крючок; 6 – корпус замка; 7 – цилиндр привода замка; 8 – дверь задка; 9 – уплотнитель проема двери

Если возникла необходимость, то снимите обивку двери, замок (рис. 9.54) и стеклоочиститель.

Установку двери выполняйте в обратном порядке.

При необходимости регулировки положения двери в проеме кузова ослабьте гайки неподвижных петель и за счет увеличенных отверстий в кузове отрегулируйте зазоры по периметру двери. По окончании регулировки заверните гайки.

Если дверь задка закрывается слишком туго, то ослабьте крепление фиксатора 3 и за счет увеличенных отверстий сместите его в нужное положение. Перед регулировкой рекомендуется очертить контуры фиксатора на кузове. По окончании регулировки заверните болты его крепления.
