Самара 2 (ВАЗ-2115). Рулевой привод



Самара 2 (ВАЗ-2115). Рулевой привод

5.1.3 Рулевой привод ВАЗ 2115

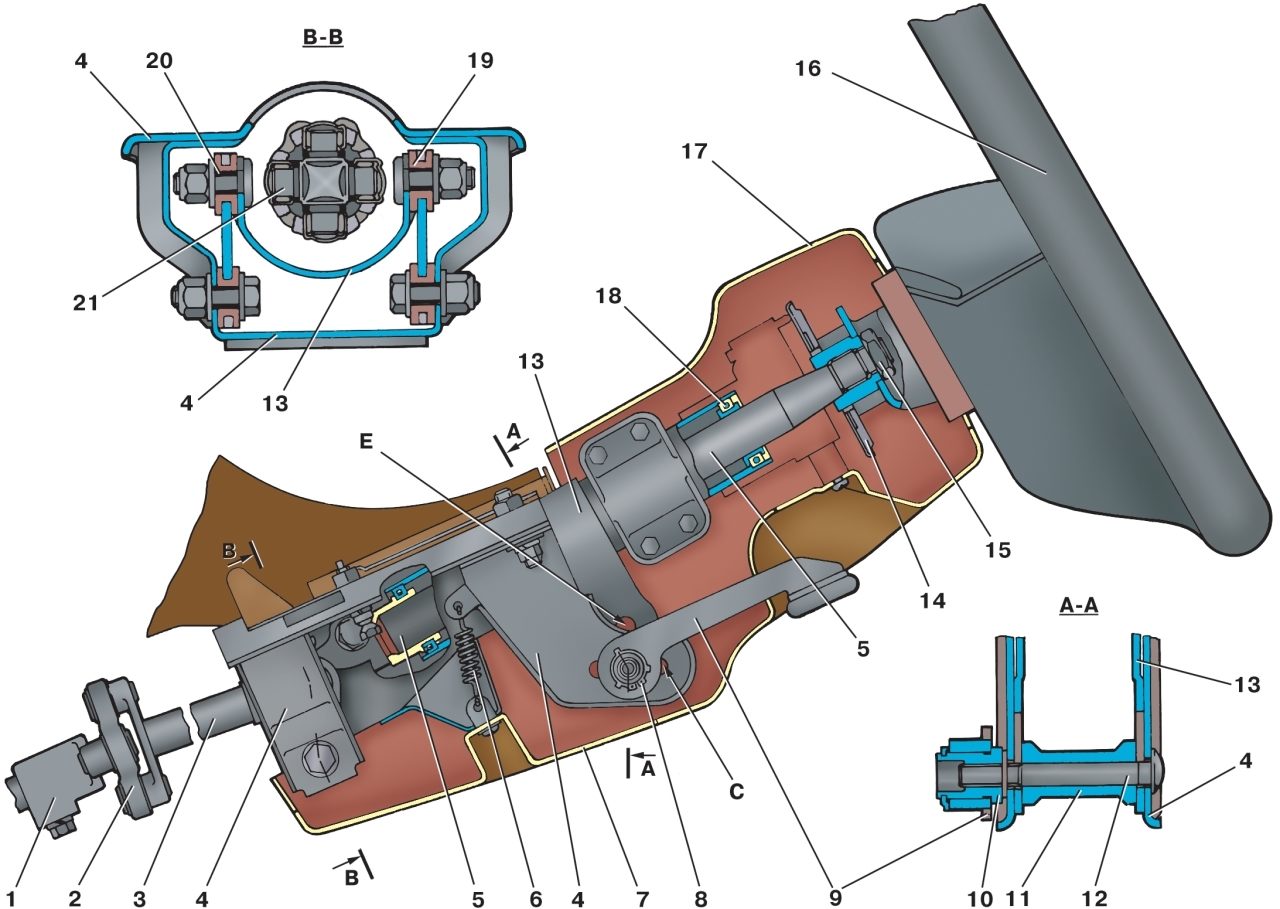

Рис. 5.2. Рулевая колонка в сборе: 1 – нижний фланец эластичной муфты; 2 – эластичная муфта; 3 – промежуточный вал рулевого управления; 4 – кронштейн крепления вала рулевого управления; 5 – верхний вал рулевого управления; 6 – оттяжная пружина; 7 – облицовочный кожух (нижняя часть); 8 – стопорное кольцо; 9 – рычаг регулировки положения рулевой колонки; 10 – регулировочная втулка рычага; 11 – распорная втулка; 12 – стяжной болт; 13 – труба кронштейна вала рулевого управления; 14 – держатель контактных пластин; 15 – гайка крепления рулевого колеса; 16 – рулевое колесо; 17 – облицовочный кожух (верхняя часть); 18 – подшипник вала рулевого управления; 19 – втулка опорной пластины; 20 – распорная втулка; 21 – крестовина карданного шарнира; С, Е — окна регулировки положения рулевой колонки

Вал рулевого управления состоит из верхнего вала 5 (рис. 5.2) и промежуточного вала 3. Верхний и промежуточный валы соединены между собой карданным шарниром с крестовиной 21. Промежуточный вал 3 крепится к приводной шестерне рулевого механизма через эластичную муфту 2 нижним фланцем 1. К верхнему валу 5 крепится рулевое колесо 16 гайкой 15. Верхний вал расположен на подшипниках 18 в трубе 13. Кронштейн 4 крепления вала рулевого управления закреплен в четырех местах к кронштейну кузова, причем передняя часть кронштейна крепится двумя болтами с отрывными головками, а задняя часть кронштейна — гайками.
Кронштейн 4 и труба 13 соединены между собой шарнирно двумя пластинами с помощью четырех болтов, расположенных в пластмассовых втулках 19 и распорных втулках 20. При таком соединении труба 13 и вал 5 относительно кронштейна 4 имеют угловое и осевое перемещения, которые ограничены окнами "С" и "Е". Для фиксации трубы 13 относительно кронштейна 4 имеется рычаг 9.
В ступице рычага 9 имеются шлицы, с помощью которых он соединяется с регулировочной втулкой 10. Втулка 10 расположена на стяжном болте 12, который проходит через прорези направляющих пластин трубы 13 и кронштейна 4 (через окна "С" и "Е"). При повороте рычага 9 вниз ослабляется фиксация трубы 13 в кронштейне 4, что позволяет вручную изменить угол наклона рулевой колонки.
