Приора (ВАЗ-2170). Снятие и установка комбинации приборов



Приора (ВАЗ-2170). Снятие и установка комбинации приборов

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо (см. «Снятие и установка рулевого колеса»)…
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170

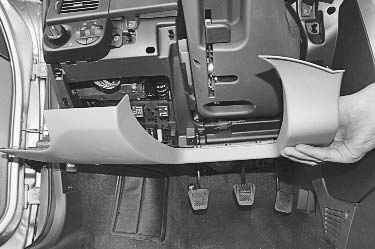

3. …и крышку блока предохранителей и реле (см. «Замена предохранителей и реле в монтажном блоке»).
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
4. Выверните четыре винта крепления щитка панели приборов…
5. …и снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
6. Выверните два винта крепления комбинации приборов к панели приборов…
7. …и извлеките ее из гнезда.
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов…
9. …и, отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

Примечание
10.16.3 Снятие и установка комбинации приборов ВАЗ 2170
Так выглядит снятая с автомобиля комбинация приборов.

10. Установите комбинацию приборов в порядке, обратном снятию.

Предупреждение
При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы.
