Приора (ВАЗ-2170). Замена прикуривателя и лампы его подсветки
Приора (ВАЗ-2170). Замена прикуривателя и лампы его подсветки
1. Снимите верхнюю облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).
|
|

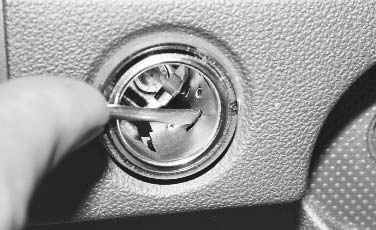

2. Извлеките прикуриватель и, отжав фиксатор его корпуса…
|
3. …извлеките корпус из светофильтра.
|
|
|
4. Отожмите фиксатор светофильтра…
|
5. …и снимите с верхней облицовки тоннеля пола светофильтр в сборе с патроном лампы подсветки.
|
|
|
6. Для замены лампы подсветки прикуривателя снимите отражатель…
|
7. …патрон лампы…
|
8. …и извлеките лампу подсветки из патрона светофильтра.
9. Установите лампу в порядке, обратном снятию.
Примечание
Так выглядит прикуриватель в сборе.
|
10. Установите прикуриватель и все снятые детали в порядке, обратном снятию.
