Приора (ВАЗ-2170). Проверка и замена подрулевых переключателей



Приора (ВАЗ-2170). Проверка и замена подрулевых переключателей

Переключатели закреплены в соединителе защелками.





Положения рычагов переключателей показаны на рис. 10.8, замыкаемые при этом контакты приведены в табл. 10.7.

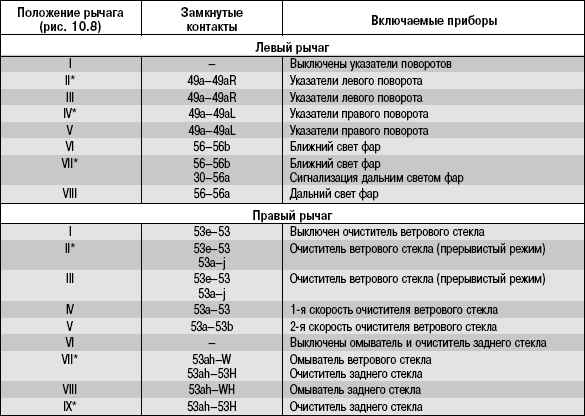

Таблица 10.7 Контакты, замыкаемые при различных положениях подрулевых переключателей
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
* Нефиксированные положения рычагов.

10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
Номера контактов переключателя указателей поворота и света фар

10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
Номера контактов переключателя стеклоочистителя и стеклоомывателя

Вам потребуется тестер.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).
3. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
4. Отсоедините колодки с проводами от левого подрулевого переключателя…
5. …от колодки управления маршрутным компьютером…
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170

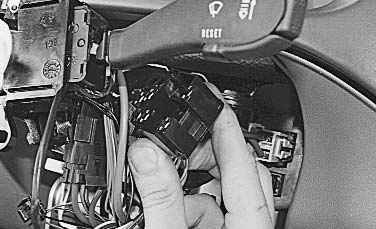

6. …и от правого подрулевого переключателя.
7. Сожмите с двух сторон пластиковые фиксаторы левого подрулевого переключателя…
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170

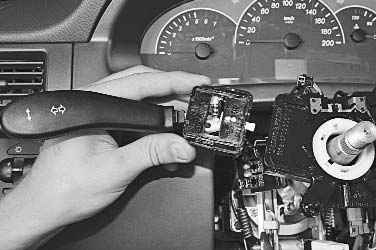

8. …и извлеките переключатель из соединителя.
9. Аналогично извлеките правый подрулевой переключатель.
10.9.12 Проверка и замена подрулевых переключателей ВАЗ 2170
10. Для проверки переключателей подсоедините контрольную лампу 12 В к соответствующим контактам, указанным в табл. 10.7 (здесь показана проверка включения левого указателя поворота). Переведите рычаг переключателя в положение, соответствующее проверяемым контактам — лампа должна загореться. В противном случае переключатель неисправен.
11. Установите подрулевые переключатели в порядке, обратном снятию.
