Приора (ВАЗ-2170). Замена дополнительного стоп-сигнала



Приора (ВАЗ-2170). Замена дополнительного стоп-сигнала

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
10.9.8 Замена дополнительного стоп-сигнала ВАЗ 2170
10.9.8 Замена дополнительного стоп-сигнала ВАЗ 2170

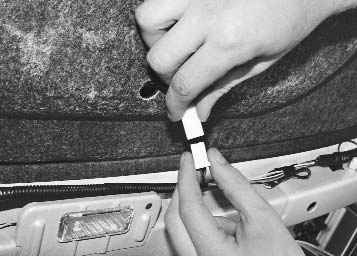

2. Разъедините колодку заднего жгута проводов и проводов дополнительного стоп-сигнала, а затем протолкните жгут проводов в отверстие полки багажника.
3. Выверните два винта крепления облицовки дополнительного стоп-сигнала…
10.9.8 Замена дополнительного стоп-сигнала ВАЗ 2170
10.9.8 Замена дополнительного стоп-сигнала ВАЗ 2170
4. …и снимите облицовку в сборе со стоп-сигналом.
5. Выверните два винта крепления дополнительного стоп-сигнала к его облицовке…
10.9.8 Замена дополнительного стоп-сигнала ВАЗ 2170
6. …и снимите дополнительный стоп-сигнал.

Примечание
Дополнительный стоп-сигнал выполнен в сборе со светодиодами, поэтому при их перегорании он подлежит замене. Обратите внимание на маркировку дополнительного стоп-сигнала, чтобы приобрести точно такой же.

7. Установите дополнительный стоп-сигнал в порядке, обратном снятию.
