Приора (ВАЗ-2170). Снятие и установка генератора



Приора (ВАЗ-2170). Снятие и установка генератора

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите ремень привода генератора (см. «Замена ремня привода генератора»).
10.4.4 Снятие и установка генератора ВАЗ 2170
10.4.4 Снятие и установка генератора ВАЗ 2170
3. Отсоедините колодку с проводом от вывода «D+» генератора.
4. Отведите резиновый чехол, отверните гайку...
10.4.4 Снятие и установка генератора ВАЗ 2170
10.4.4 Снятие и установка генератора ВАЗ 2170

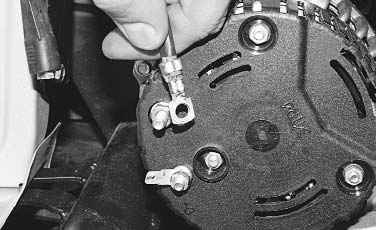

5. ...и отсоедините провода от контактной шпильки.

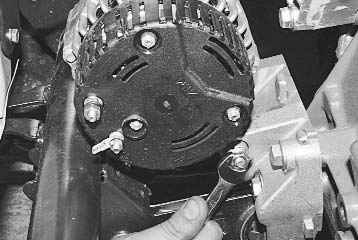

6. Отверните гайку болта нижнего крепления генератора к кронштейну...
10.4.4 Снятие и установка генератора ВАЗ 2170
10.4.4 Снятие и установка генератора ВАЗ 2170
7. ...снимите гайку вместе с дистанционной втулкой...

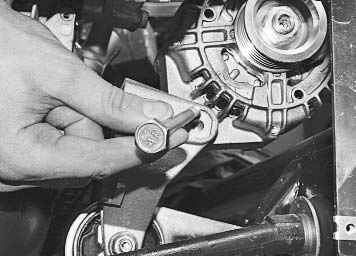

8. ...и выньте болт нижнего крепления генератора.
10.4.4 Снятие и установка генератора ВАЗ 2170
10.4.4 Снятие и установка генератора ВАЗ 2170

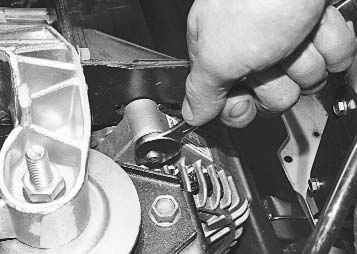

9. Окончательно отверните гайку крепления генератора к верхнему кронштейну...

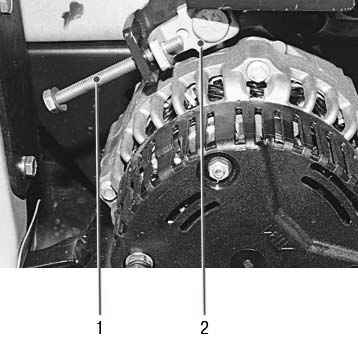

10. ...полностью вывернув регулировочный болт 1, снимите натяжную планку 2...
10.4.4 Снятие и установка генератора ВАЗ 2170
11. ...и снимите генератор с автомобиля.
12. Установите генератор в порядке, обратном снятию.
13. Отрегулируйте натяжение ремня (см. «Проверка натяжения ремня привода генератора», с. 50). Затяните гайку крепления натяжной планки генератора моментом 20 Н·м (2 кгс·м).
