Приора (ВАЗ-2170). Снятие и установка монтажного блока

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите крышку монтажного блока (см. «Замена предохранителей и реле в монтажном блоке»).

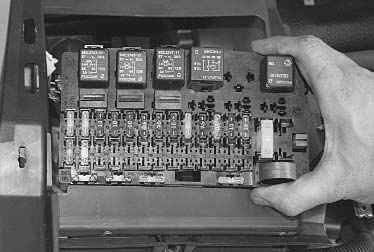

3. Выверните винт крепления монтажного блока к панели приборов...	4. ...и снимите монтажный блок с панели приборов, выводя его из зацепления с крючками крепления.

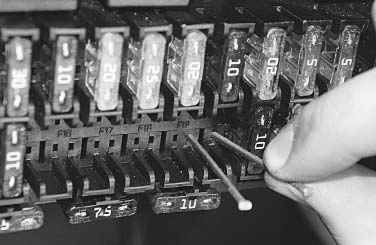

5. Снимите с монтажного блока все реле и предохранители (см. «Замена предохранителей и реле в монтажном блоке»).

Цвет корпуса предохранителя и его соответствие номиналу


6. Отожмите фиксаторы клемм электропроводки...	7. ...извлеките клеммы с проводами из монтажного блока и снимите монтажный блок с автомобиля.

Полезный совет

Пометьте снимаемые с монтажного блока провода, чтобы установить их в новый монтажный блок на прежние места.

Примечание

Монтажный блок поставляют в запасные части вместе со жгутом проводов панели приборов.

8. Установите монтажный блок в порядке, обратном снятию.
