Приора (ВАЗ-2170). Регулировка привода управления коробкой передач

Вам потребуются два ключа «на 13».

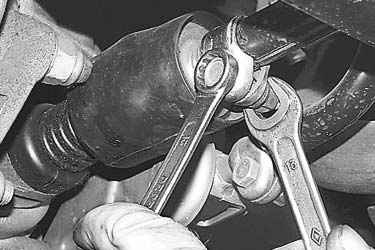

1. Снизу автомобиля ослабьте и отверните на 3–5 оборотов гайку стяжного болта хомута на тяге управления коробкой передач.	2. Немного расширьте отверткой паз хомута и паз на конце тяги, чтобы обеспечить свободное перемещение тяги относительно штока выбора передач, и установите шток в нейтральное положение.

Рис. 6.11. Схема регулировки положения рычага переключения передач: 1 – кронштейн блокировки заднего хода; 2 – упор оси; 3 – ось рычага переключения передач; 4 – втулки оси; 5 – рычаг переключения передач; 6 – дистанционная втулка; 7 – сферическая шайба шаровой опоры; 8 – сферический палец рычага переключения передач; 9 – пол кузова; 10 – шаровая опора; 11 – буфер; 12 – пружина; 13 – шаблон 67.7834.9527; 14 – накладка кронштейна

3. В салоне автомобиля снимите чехол рычага переключения передач с рукоятки, опустите чехол по рычагу вниз и установите рычаг так, чтобы его нижний (неизогнутый) конец расположился примерно вертикально. При наличии шаблона 67.7834.9527 выставьте рычаг переключения передач так: при снятом чехле рычага установите шаблон в окно накладки 14 (рис. 6.11) кронштейна блокировки заднего хода. Введите в паз шаблона 13 упор 2 оси рычага 5 и прижмите его к шаблону в поперечном направлении, не вызывая упругой деформации кронштейна 1. Зафиксируйте рычаг 5 в этом положении.

4. Снизу автомобиля легкими движениями руки (чтобы не переместить рычаги механизма выбора передач) выберите осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки.

5. Затяните гайку стяжного болта хомута, установив хомут на расстоянии 1–3 мм от конца тяги.
