Приора (ВАЗ-2170). Замена втулок оси рычага переключения передач



Приора (ВАЗ-2170). Замена втулок оси рычага переключения передач

1. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола»).
6.2.13 Замена втулок оси рычага переключения передач ВАЗ 2170
6.2.13 Замена втулок оси рычага переключения передач ВАЗ 2170
2. Ключом «на 13» отверните гайку крепления оси рычага переключения передач.
3. Выверните винт крепления упора оси рычага.
6.2.13 Замена втулок оси рычага переключения передач ВАЗ 2170
6.2.13 Замена втулок оси рычага переключения передач ВАЗ 2170
4. Отжав рычаг в сторону, выньте ось рычага в сборе с упором.

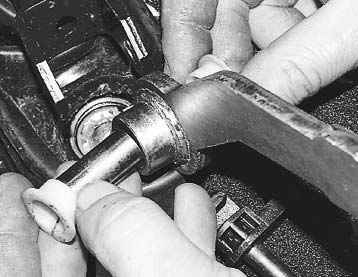

5. Выведя рычаг из вилки тяги, выньте две пластмассовые втулки оси и дистанционную втулку.

6. Замените изношенные или сломанные втулки. Имейте в виду, пластмассовые втулки разрезные, что не является дефектом.
7. Установите все детали в порядке, обратном снятию, предварительно смазав пластмассовые втулки оси консистентной смазкой.
6.2.13 Замена втулок оси рычага переключения передач ВАЗ 2170
8. Если при установке оси рычага возникнут сложности, чтобы получить возможность сдвинуть рычаг в сторону дальше снимите снизу автомобиля защитную пластину, отвернув две гайки его крепления, и выверните два болта крепления реактивной тяги. После установки оси установите на место реактивную тягу и отрегулируйте привод механизма переключения передач (см. «Регулировка привода управления коробкой передач»).
