12.8. Первичный вал коробки передач
|
|

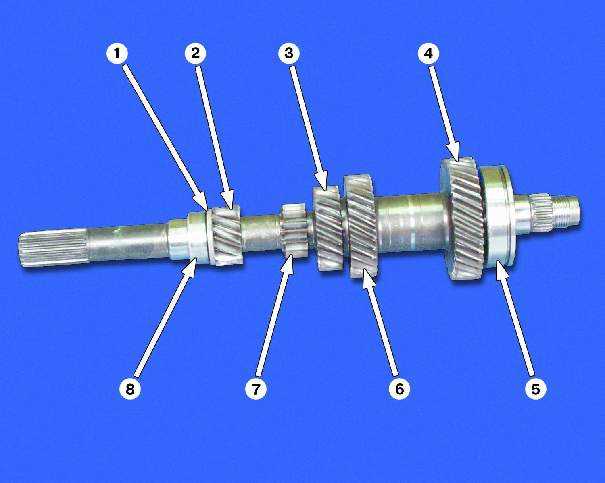

Первичный вал коробки передач:
1 - упорное кольцо
2 - шестерня 1-ой передачи
3 - шестерня 2-ой передачи
4 - шестерня 4-ой передачи
5 - задний подшипник первичного вала
6 - шестерня 3-ей передачи
7 - шестерня передачи заднего хода
8 - внутреннее кольцо переднего подшипника первичного вала
|
Первичный вал представляет собой блок ведущих шестерен, часть которых выполнена
на вале, а вторая запрессована с большим натягом. Поэтому первичный вал представляет
собой неразборную конструкцию и заменить на нем можно только подшипники.
Дефектовка первичного вала, его шестерен и подшипников аналогична дефектовке
вторичного вала.
Предупреждение
подшипника усилие прикладывайте только к внутреннему кольцу подшипника.
Замена подшипников первичного вала
| ПОРЯДОК ВЫПОЛНЕНИЯ
|
|
|
|
|
|
|
|
|

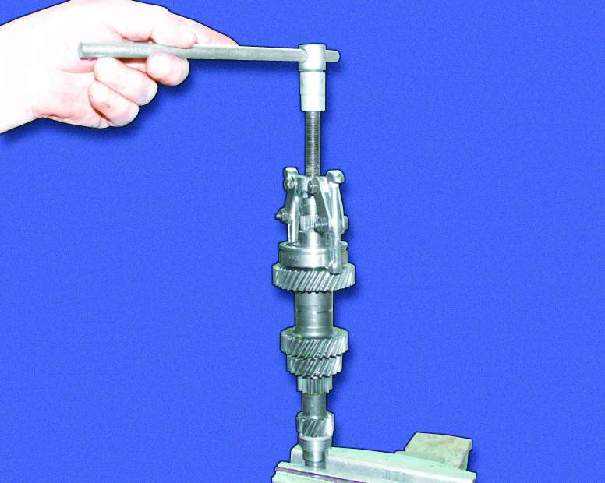

1. Зажмите вал в тиски с накладками из мягкого металла и
спрессуйте с помощью съемника задний подшипник.
|

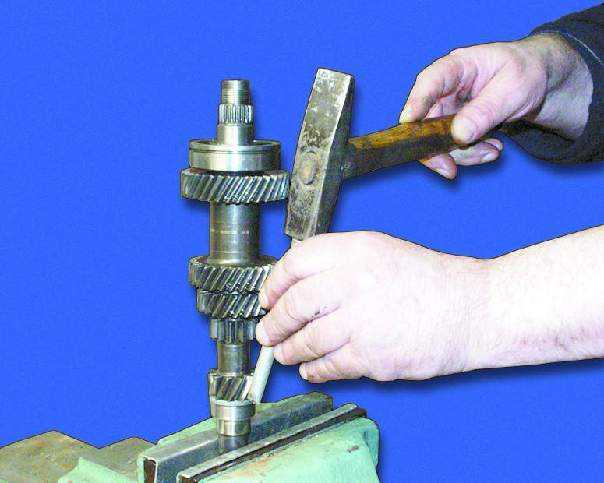

2. Переверните вал и спрессуйте внутреннее кольцо первичного
подшипника.
|

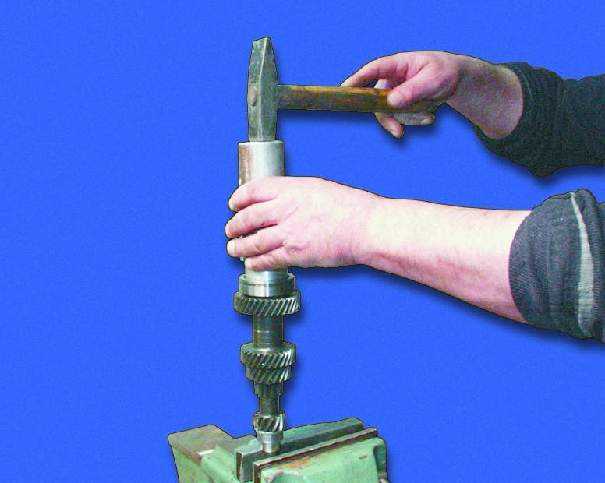

3. С помощью соответствующей оправки напрессуйте на вал
задний подшипник до упора.
|
|
|

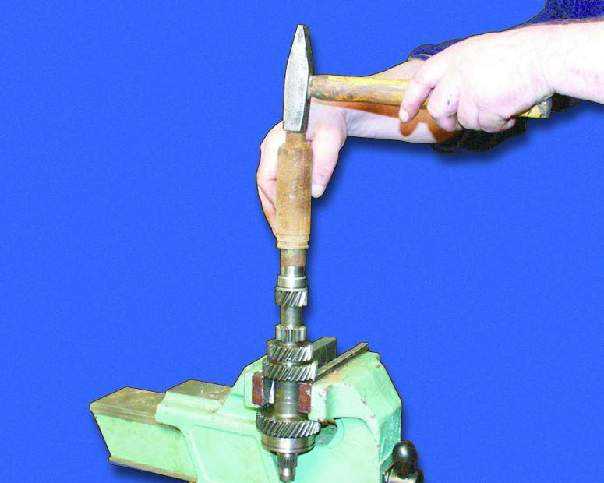

4. С помощью соответствующей оправки напрессуйте на вал
до упора внутреннее кольцо переднего подшипника. Не забудьте предварительно
установить упорное кольцо.
|
|
