Лада Самара (ВАЗ-2108). Cборка вторичного вала

1. Установите упорную шайбу и напрессуйте на вал с помощью подходящей оправки внутреннее кольцо заднего подшипника.

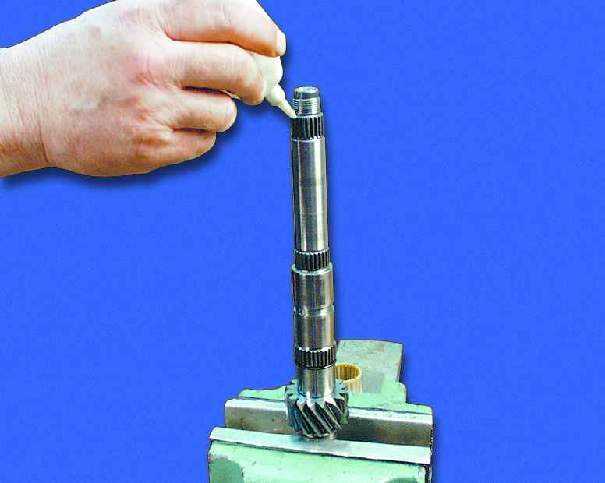

2. Переверните вал и зажмите его в тиски с накладками на губках из мягкого металла с небольшим усилием. Смажьте трансмиссионным маслом все посадочные места на валу.

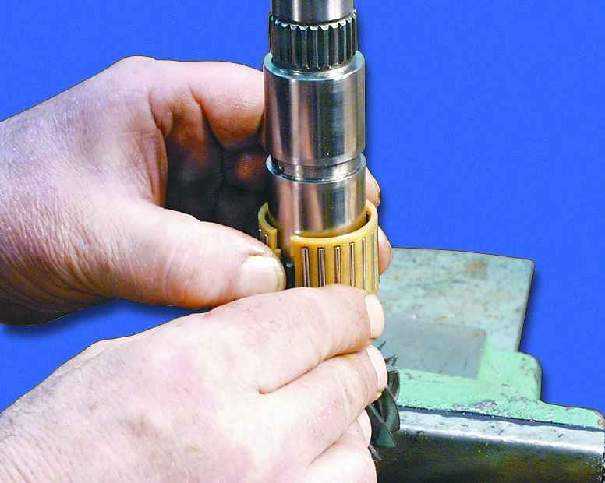

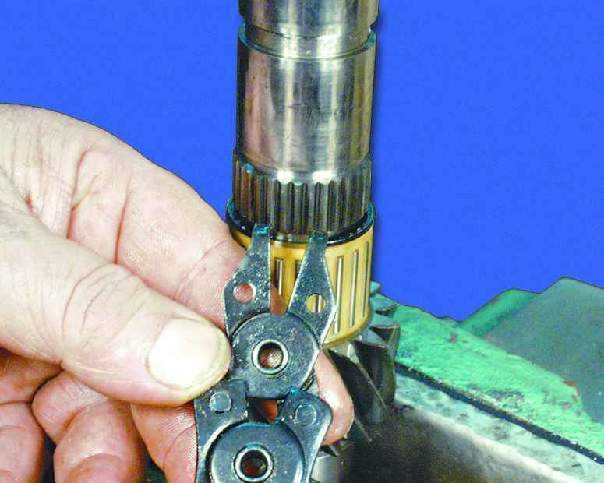

3. Слегка разожмите замок игольчатого подшипника 1-ой передачи и установите подшипник, продвинув его вдоль вала.

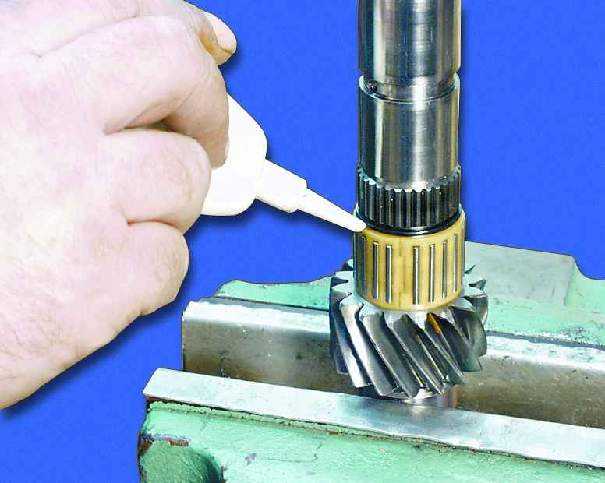

4. Смажьте игольчатый подшипник трансмиссионным маслом.

5. Установите стопорное кольцо.

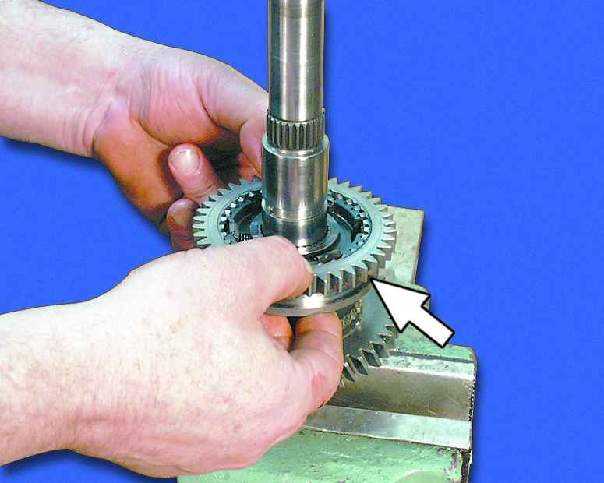

6. Установите шестерню 1-ой передачи зубчатым венцом вверх.

Примечание к операциям 7, 11

При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.

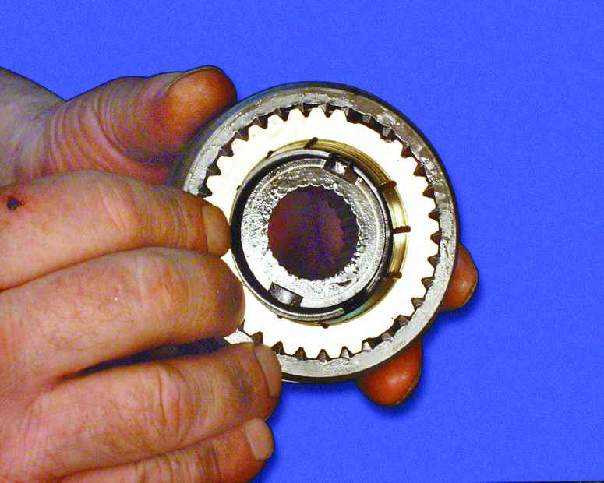

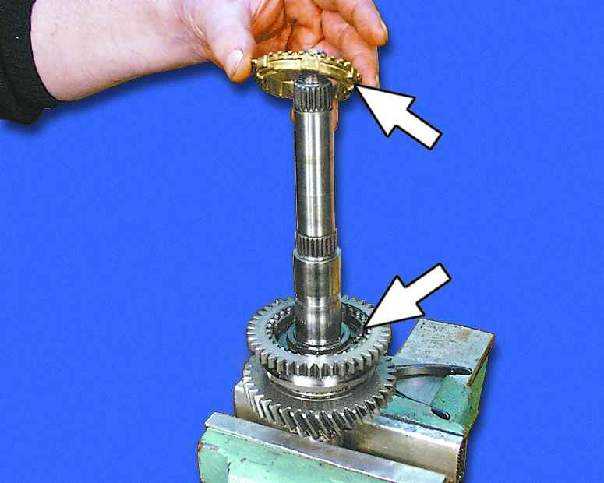

7. Установите блокирующее кольцо 1-ой передачи на синхронизатор, повернув его так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.

8. Придерживая блокирующее кольцо, установите синхронизатор на вал и совместите шлицы вала и ступицы синхронизатора.

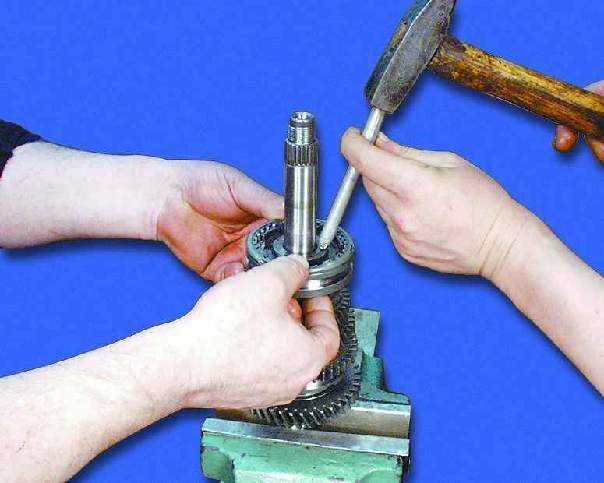

9. Напрессуйте ступицу синхронизатора на шлицевую часть вала легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.

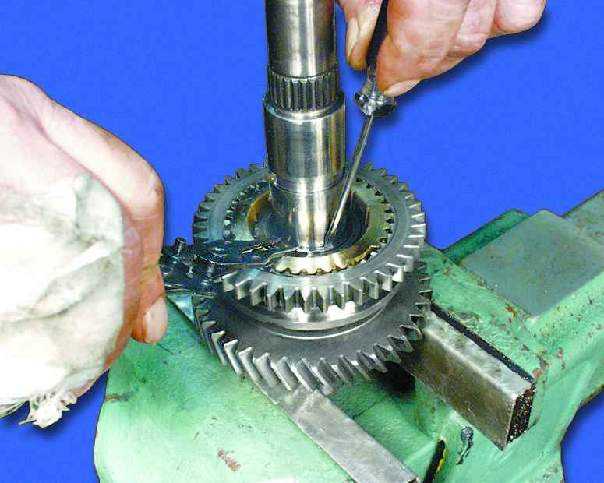

10. Установите стопорное кольцо.

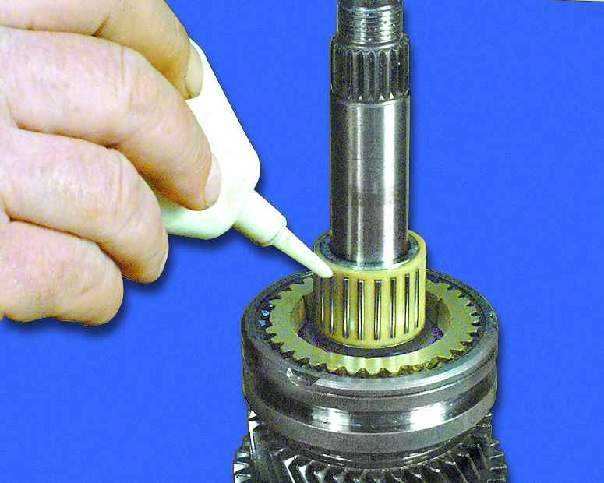

11. Установите игольчатый подшипник шестерни 2-ой передачи и смажьте его трансмиссионным маслом.

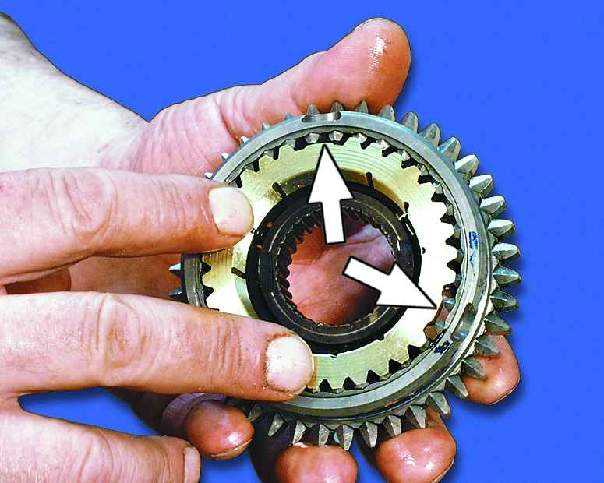

12. Установите блокирующее кольцо 2-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.

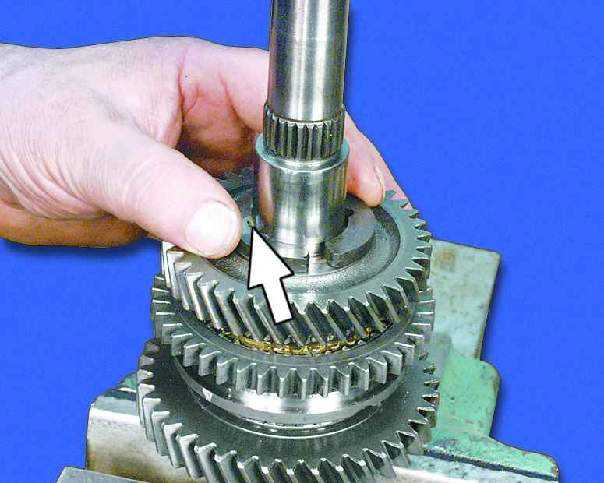

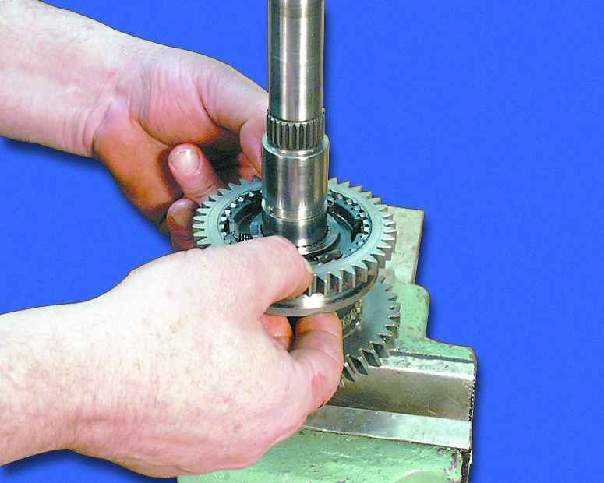

13. Установите шестерню второй передачи зубчатым венцом вниз.

14. Установите в отверстие на валу фиксирующий шарик.

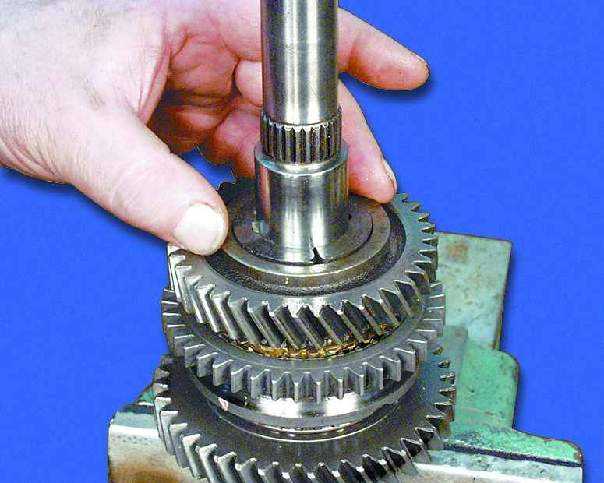

15. Установите два упорных полукольца так, чтобы фиксирующий шарик попал в выемку одного из полуколец.

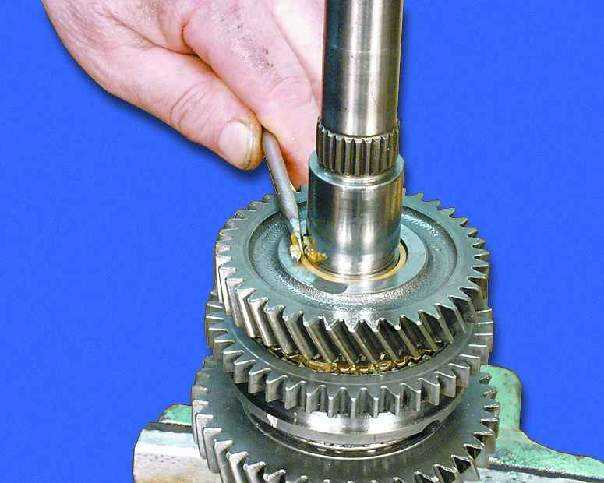

16. Установите стопорное кольцо, зафиксировав полукольца.

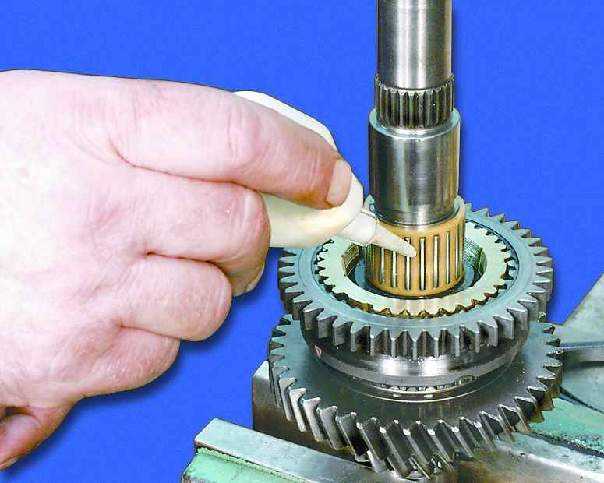

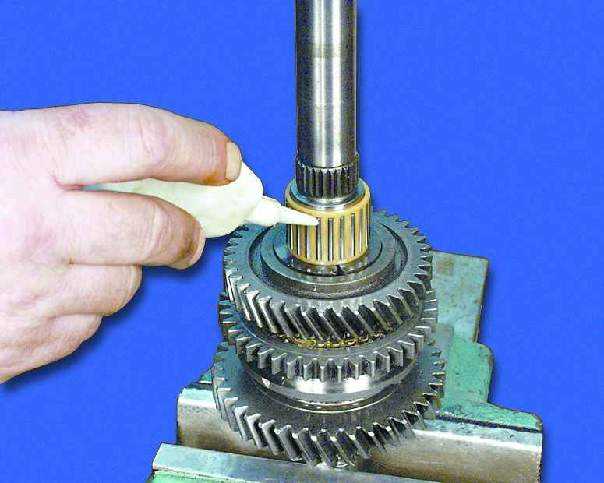

17. Установите игольчатый подшипник шестерни 3-ей передачи и смажьте его трансмиссионным маслом.

Примечание

При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.

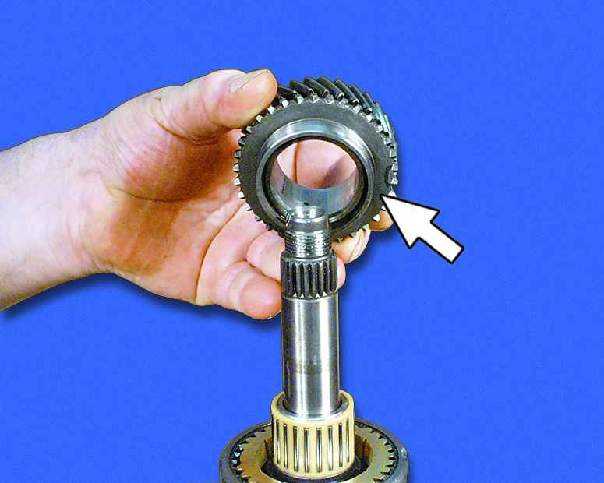

18. Установите шестерню 3-ей передачи зубчатым венцом вверх.

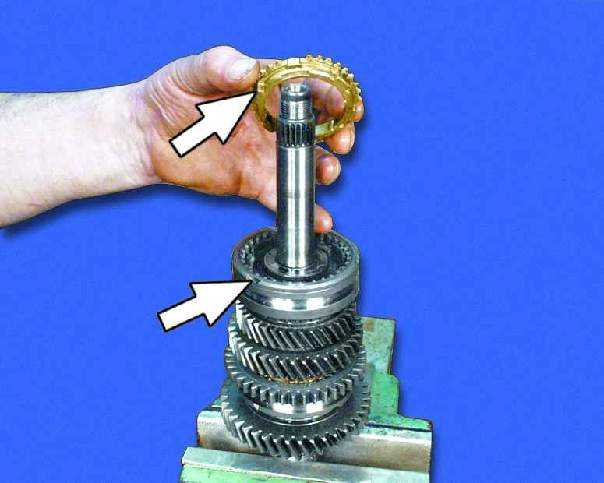

19. Установите блокирующее кольцо 3-ей передачи на синхронизатор так, чтобы места без зубьев блокирующего кольца были расположены напротив пазов для фиксаторов ступицы.

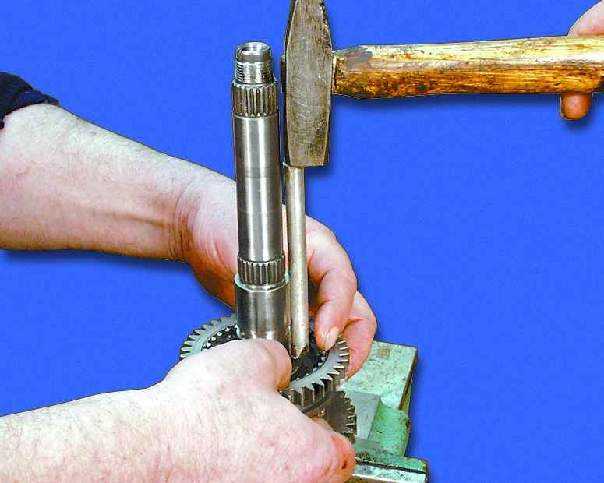

20. Совместите шлицы и напрессуйте ступицу синхронизатора 3-ей и 4-ой передач на шлицевую часть вала легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности ступицы.

21. Установите блокирующее кольцо 4-ой передачи на синхронизатор так, чтобы малые выступы блокирующего кольца совместились с пазами ступицы, где установлены фиксаторы.
При установке старого блокирующего кольца, установите его в соответствии с маркировкой, нанесенной при разборке.

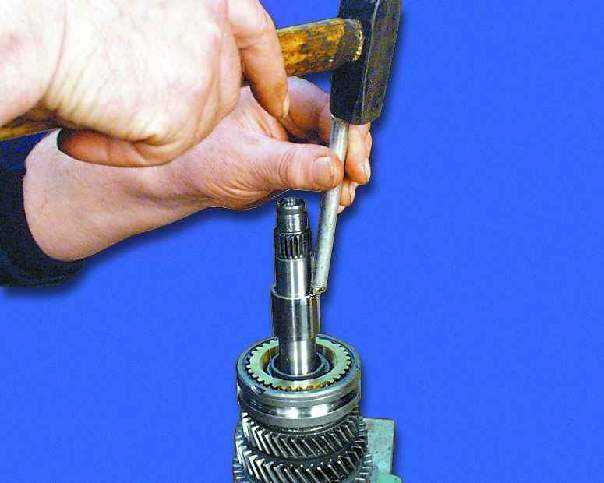

23. Напрессуйте втулку игольчатого подшипника 4-ой передачи легкими ударами молотка через оправку из мягкого металла. Удары наносите равномерно по всей окружности втулки.

24. Установите игольчатый подшипник шестерни 4-ой передачи и смажьте его трансмиссионным маслом.

25. Установите шестерню 4-ой передачи зубчатым венцом вниз.

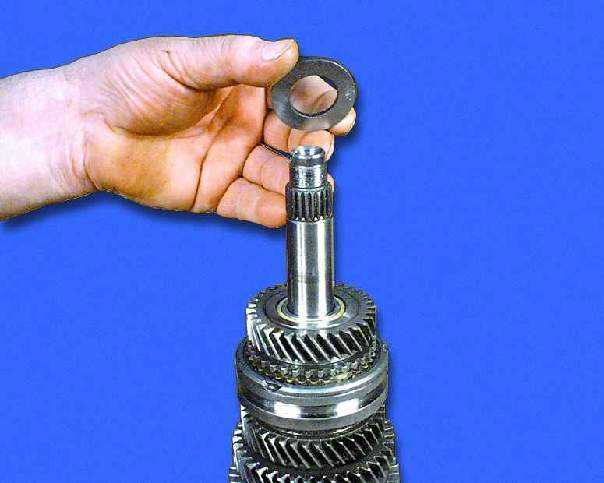

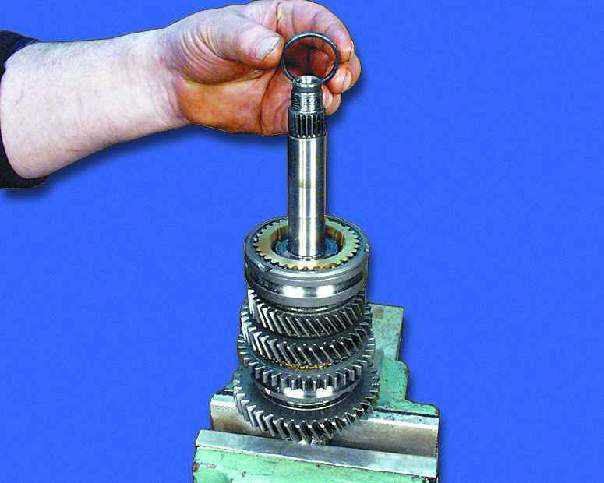

26. Установите упорную шайбу.

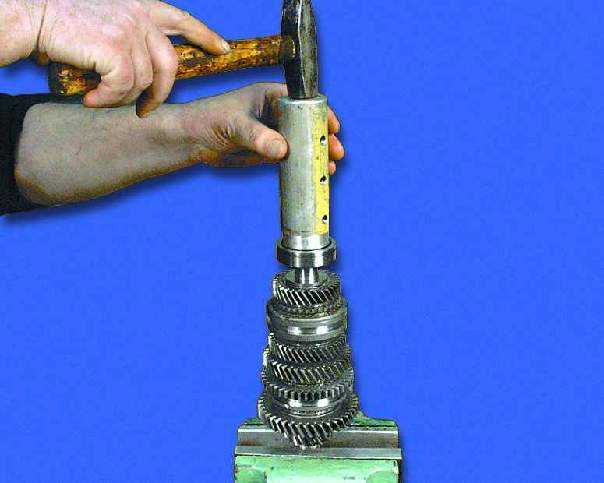

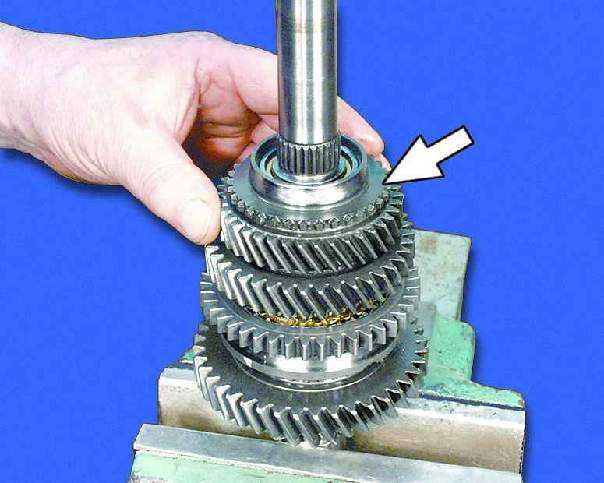

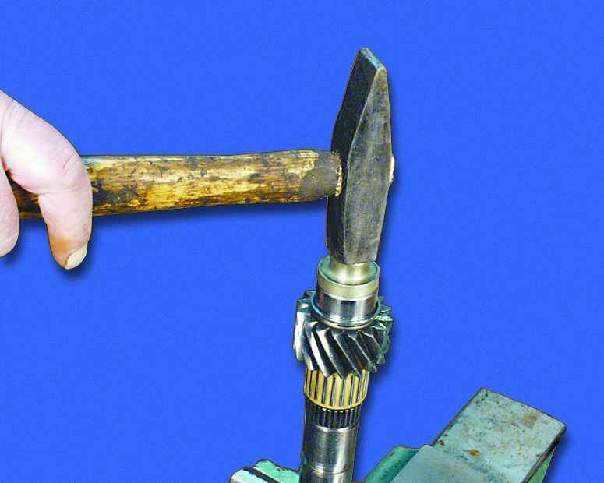

27. Напрессуйте с помощью подходящей оправки передний подшипник вала.
При запрессовке подшипника прикладывайте усилие только к внутреннему кольцу.

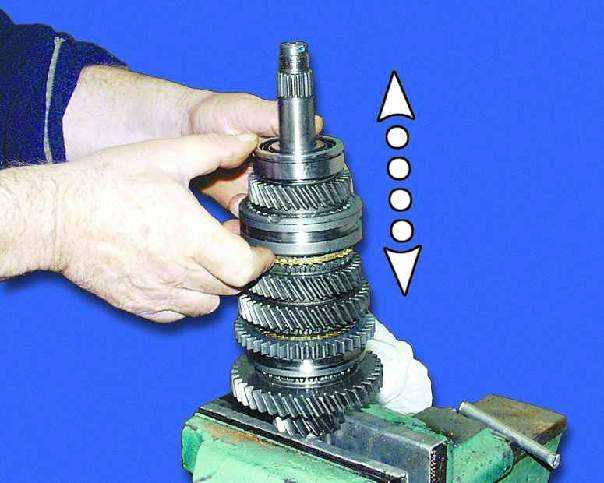

28. Проверьте работу синхронизаторов, переместив вручную муфту вверх и вниз.
