Лада Самара (ВАЗ-2108). Замена крыльчатки и электродвигателя вентилятора

11.5.2. Замена крыльчатки и электродвигателя вентилятора

ОБЩИЕ СВЕДЕНИЯ

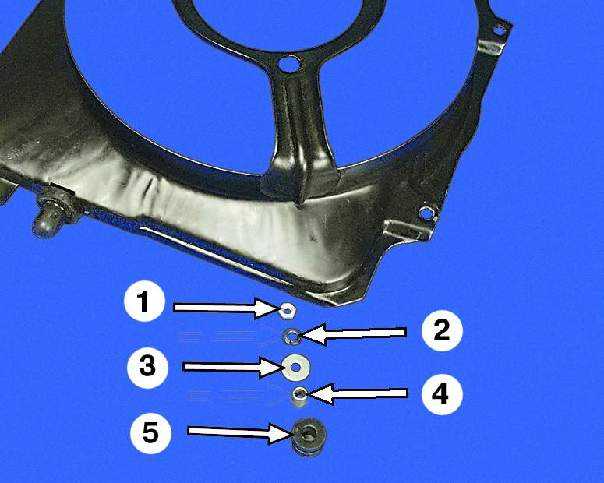

Детали крепления вентилятора: 1 – гайка 2 – пружинная шайба 3 – плоская шайба 4 – распорная втулка 5 – резиновая подушка

ПОРЯДОК ВЫПОЛНЕНИЯ

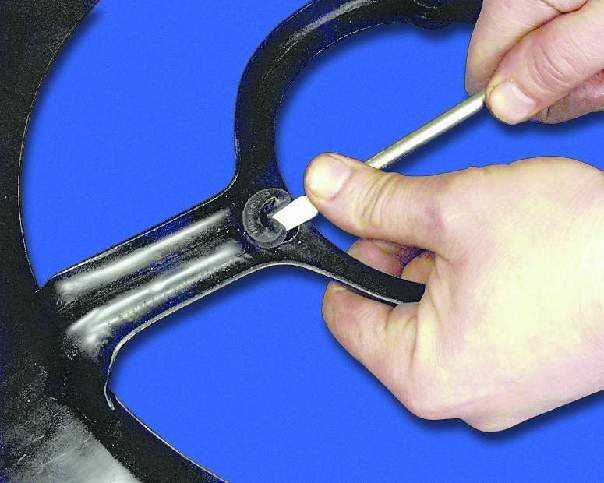

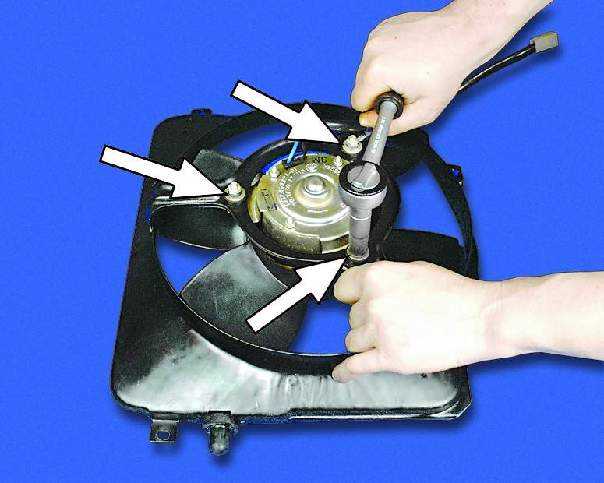

1. Отсоедините провода электродвигателя вентилятора от держателя на кожухе вентилятора. 2. Отверните три гайки крепления и снимите электродвигатель с крыльчаткой с кожуха. 3. Отверните гайку крепления.     4. Снимите крыльчатку с электродвигателя. 5. Для замены подушек вентилятора вытолкните отверткой распорную втулку из подушек. 6. Выньте подушку из отверстия в кожухе вентилятора. 7. Установите электродвигатель с крыльчаткой на кожух в порядке, обратном снятию.
