11.4.1. Снятие масляного насоса

ОБЩИЕ СВЕДЕНИЯ

Перед началом:

отсоедините провод от клеммы "–" аккумуляторной батареи. Слейте масло из двигателя и снимите ремень привода генератора.

Предупреждение

распределительного вала запрещается поворачивать распределительный и коленчатый валы, так как при этом поршни могут ударить по клапанам.

ПОРЯДОК ВЫПОЛНЕНИЯ
11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108

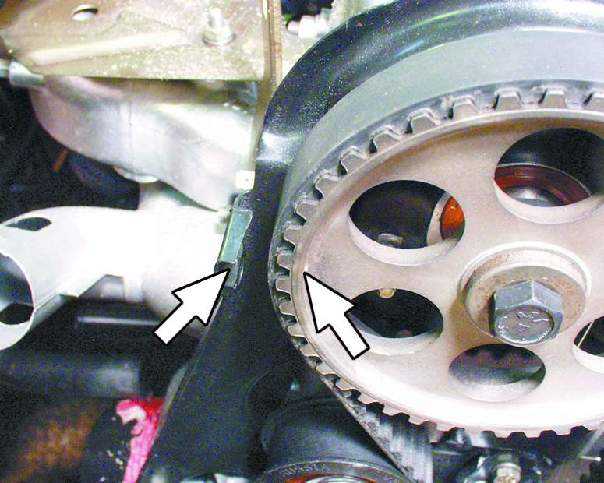

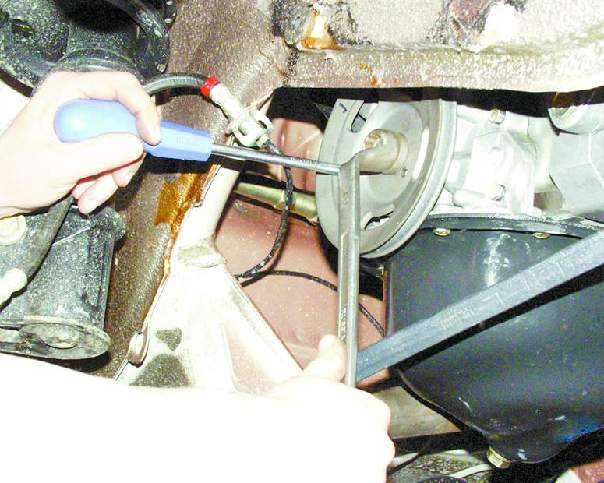

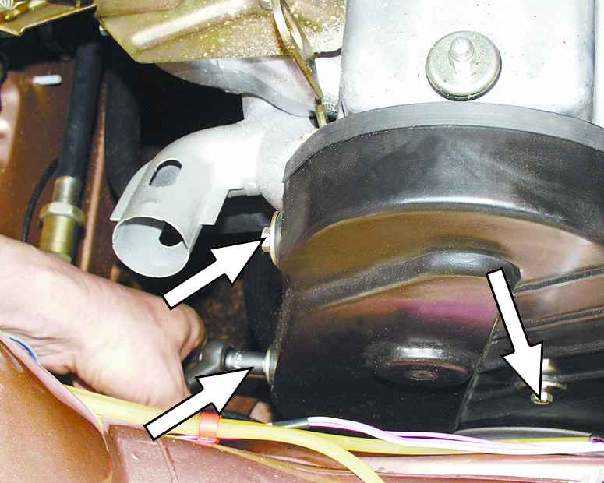

1. Отверните три болта и снимите переднюю крышку привода распределительного вала. 2. Установите поршень верхнего цилиндра в в.м.т. Для этого поверните коленчатый вал за болт крепления шкива так, чтобы метка на шкиве распределительного вала встала напротив метки на задней крышке привода распределительного вала. 3. Снимите ремень привода генератора и отверните болт крепления шкива коленчатого вала, зафиксировав вал от проворачивания с помощью отвертки.
11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108

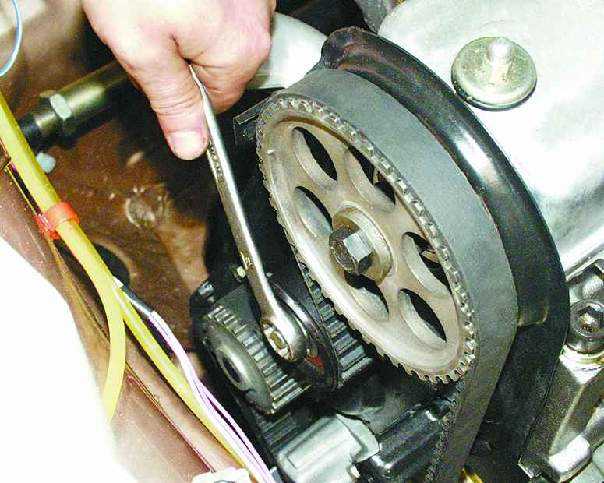

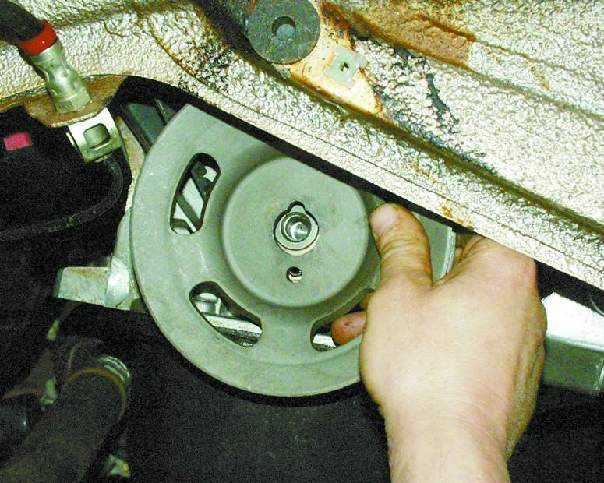

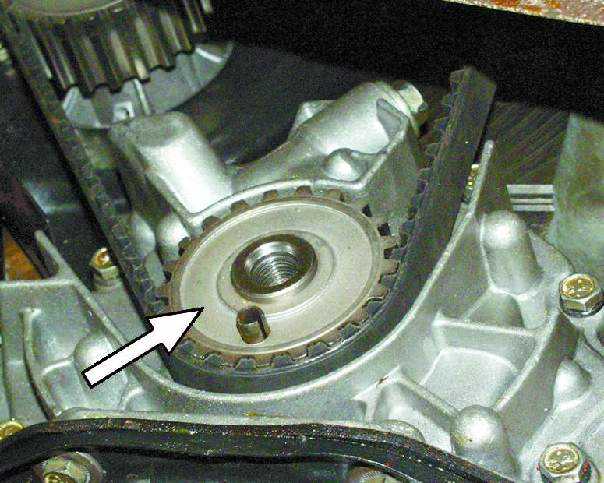

4. Снимите шкив с коленчатого вала. 5. Ослабьте затяжку гайки крепления натяжного ролика. Поверните ролик, ослабив тем самым натяжение ремня. 6. Снимите зубчатый шкив с коленчатого вала.
11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108

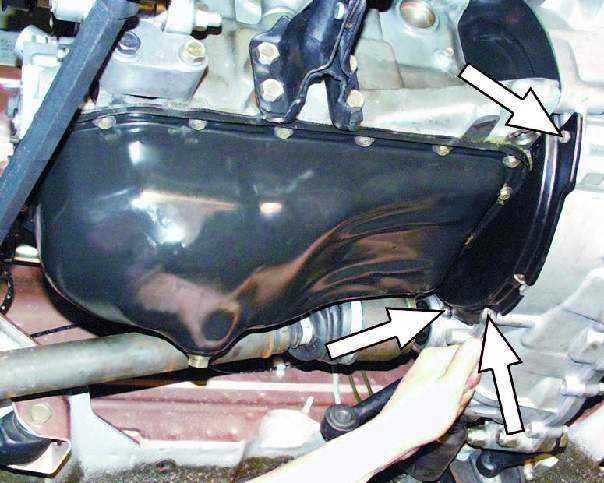

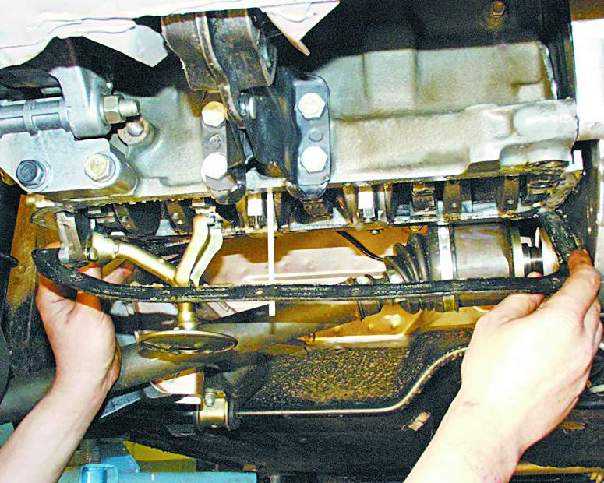

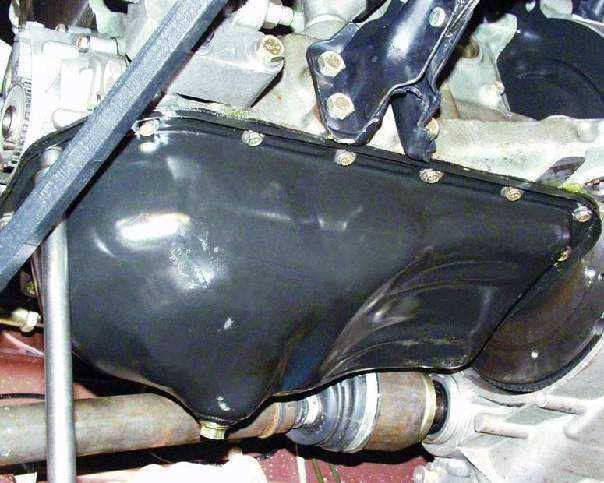

7. Отверните три болта крепления нижней защитной крышки картера сцепления и снимите ее. 8. Отверните шестнадцать болтов крепления масляного картера и снимите его. 9. Снимите уплотнительную прокладку масляного картера.
11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108

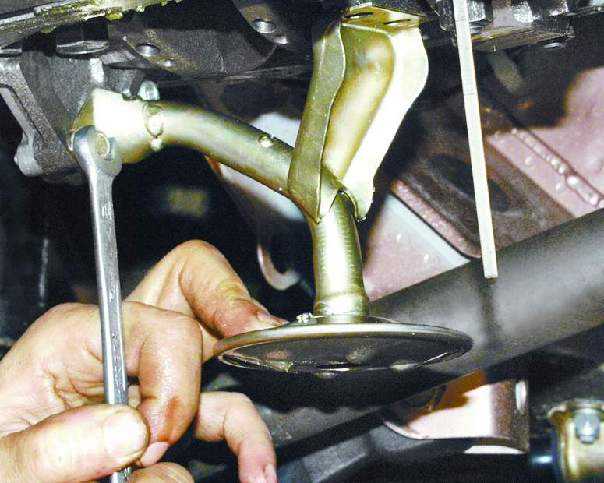

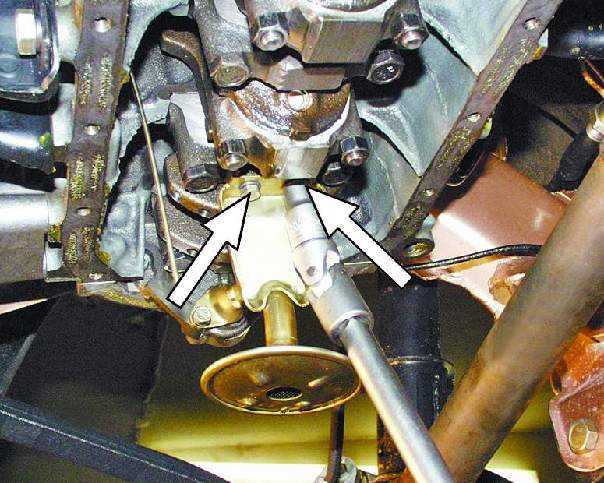

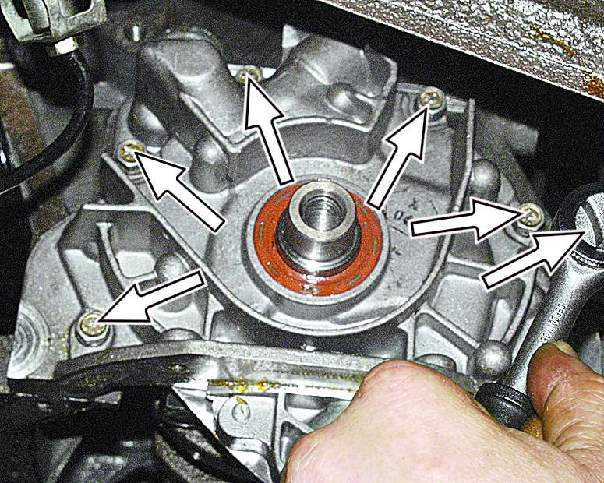

10. Отверните два болта крепления маслоприемника к крышке коренного подшипника. 11. Отверните болт крепления маслоприемника к масляному насосу и снимите маслоприемник. 12. Отверните шесть болтов крепления масляного насоса.
11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108 11.3.1 11.4.1. Снятие масляного насоса ВАЗ 2108

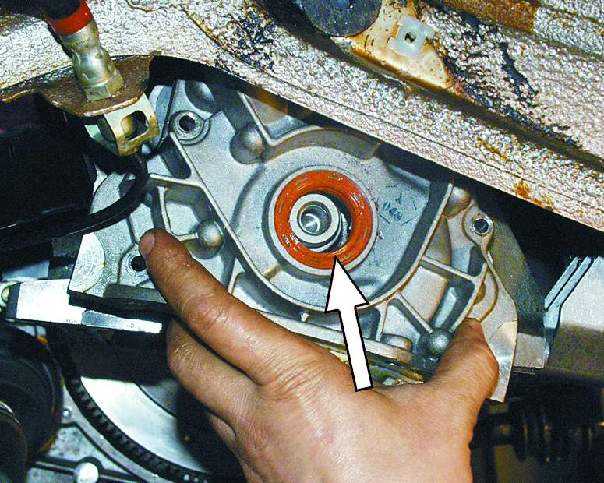

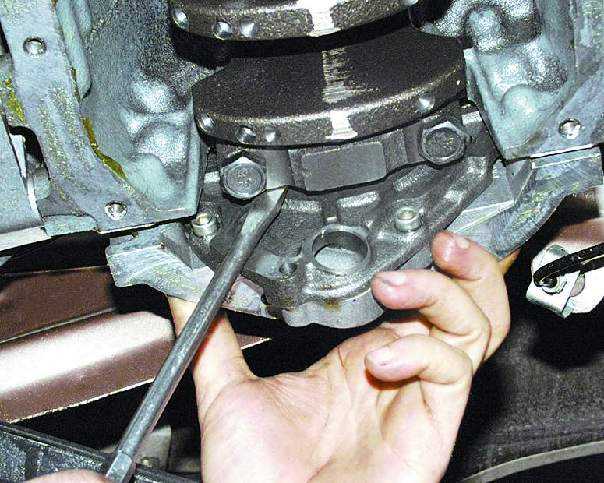

13. Сдвиньте отверткой масляный насос, вставив ее между насосом и крышкой коренного подшипника. 14. Снимите масляный насос с коленчатого вала.
