Лада Самара (ВАЗ-2108). Разборка топливного насоса

11.3.12. Разборка топливного насоса

ОБЩИЕ СВЕДЕНИЯ

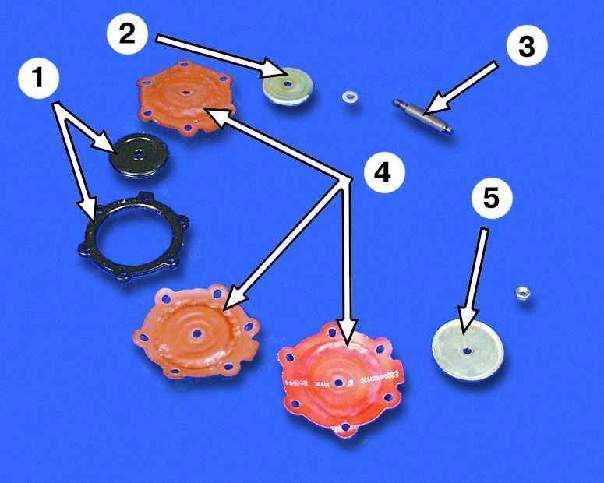

1 – дистанционные прокладки 2 – нижняя тарелка 3 – шток 4 – диафрагмы 5 – верхняя тарелка

ПОРЯДОК ВЫПОЛНЕНИЯ

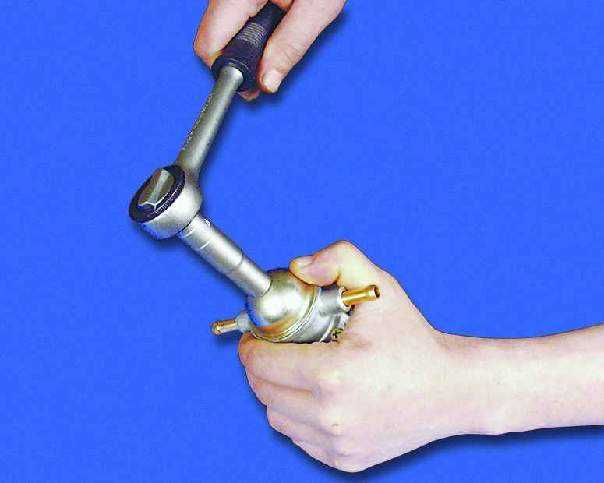

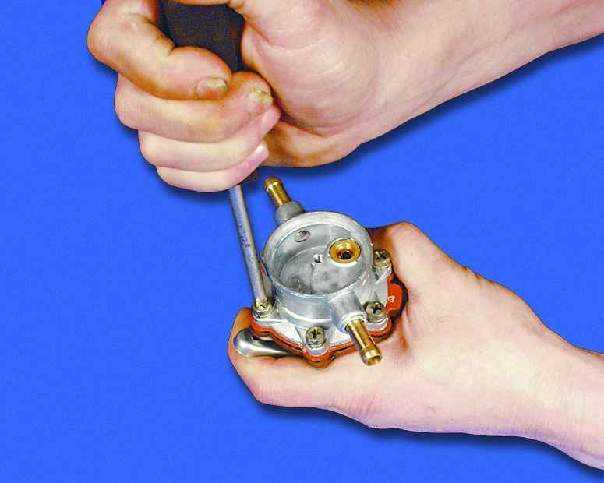

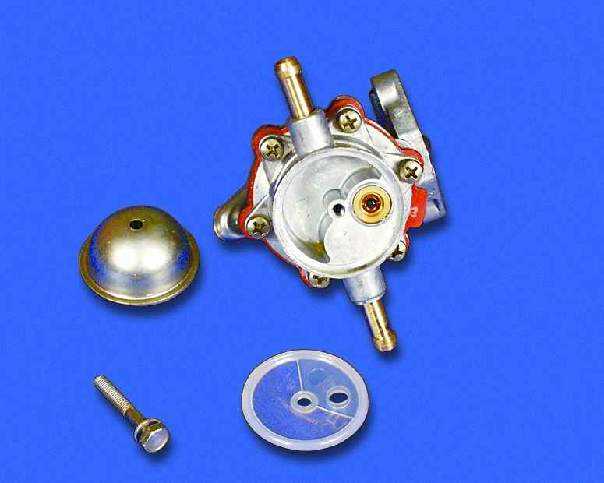

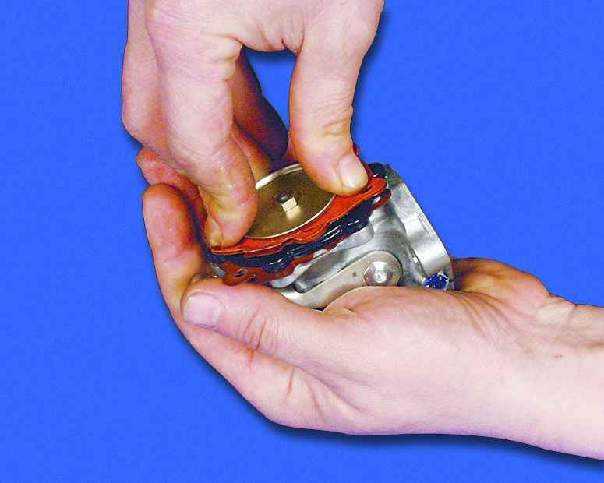

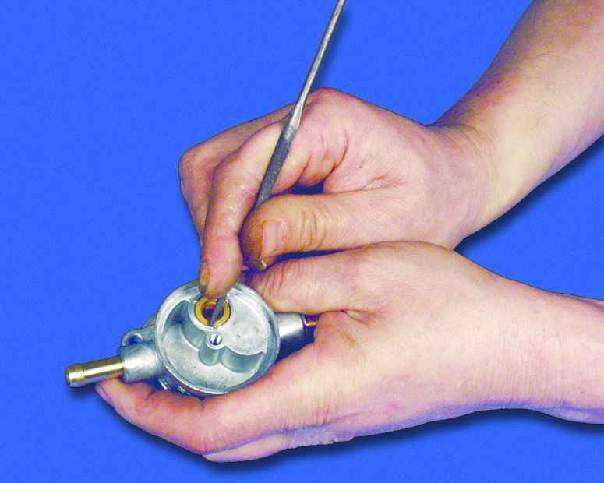

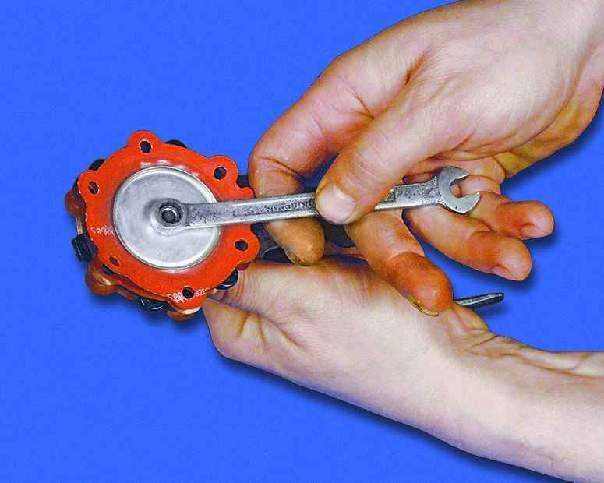

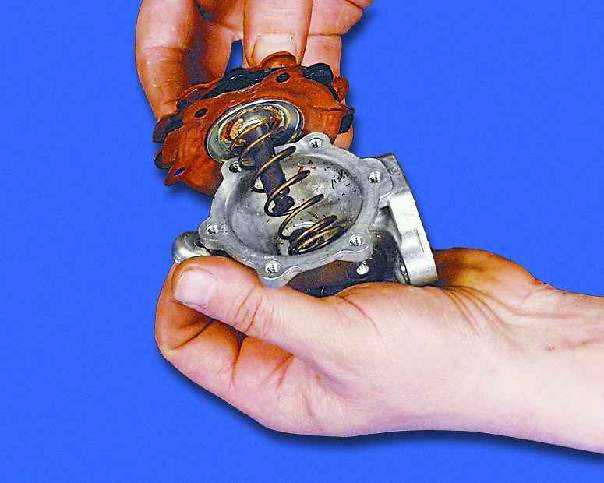

1. Отверните болт крепления крышки насоса. 2. Снимите крышку и сетчатый фильтр насоса. 3. Отверните шесть винтов крепления и разъедините верхний и нижний корпусы насоса. 4. Нажмите на диафрагму и поверните ее на 90° в любую сторону, чтобы вывести шток диафрагмы из зацепления с рычагом. 5. Выньте диафрагму с пружиной из нижнего корпуса насоса. 6. Осмотрите диафрагму. Если обнаружены дефекты, отверните гайку крепления на штоке и замените диафрагму. 7. Для замены клапана выпрессуйте его, предварительно удалив кернение. После запрессовки нового клапана закерните его седло в четырех местах.
