11.3.5. Регулировка привода воздушной заслонки

ОБЩИЕ СВЕДЕНИЯ

Перед началом:

снимите воздушный фильтр

11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108

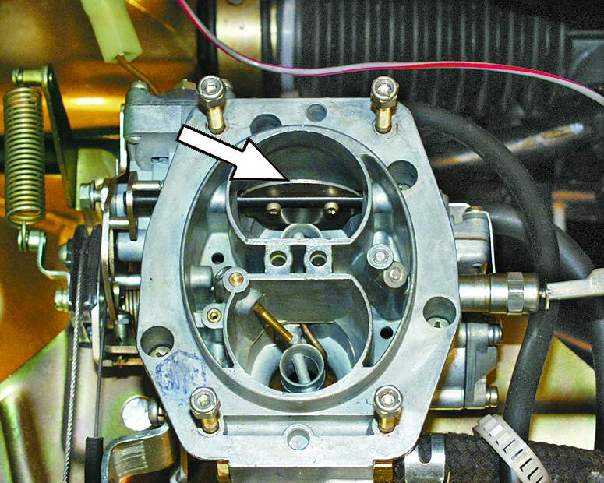

Полностью открытая заслонка.

ПОРЯДОК ВЫПОЛНЕНИЯ
11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108 11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108 11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108

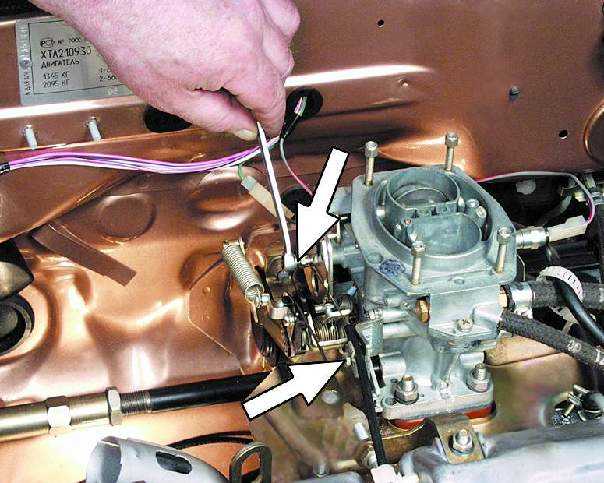

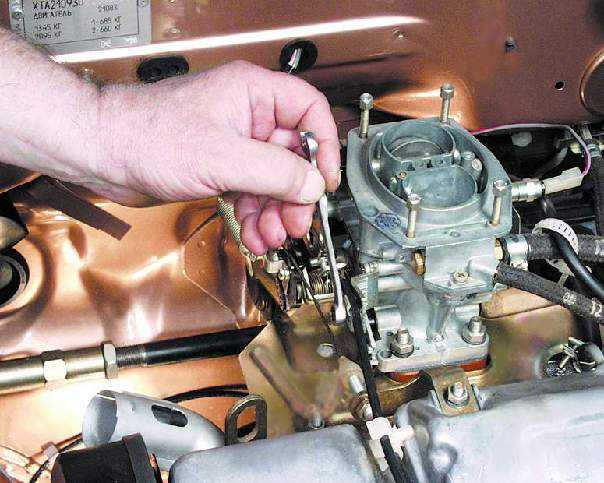

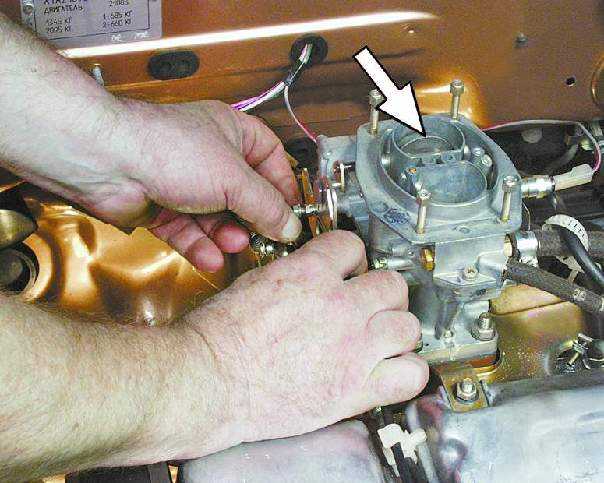

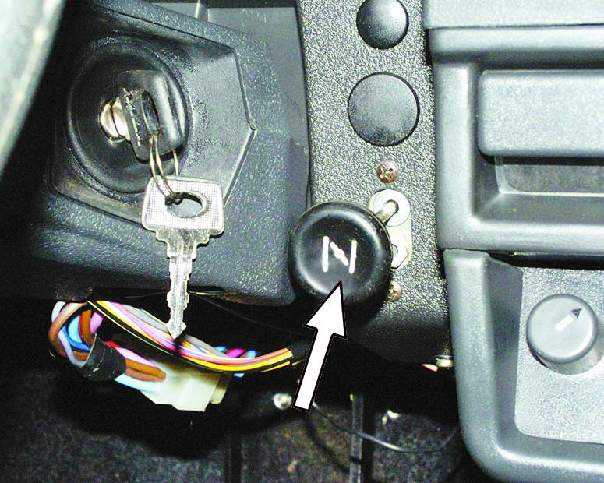

1. Ослабьте затяжку болта крепления тяги к рычагу привода воздушной заслонки. 2. Поверните рычаг воздушной заслонки так, чтобы она была полностью открыта. 3. Утопите полностью ручку привода воздушной заслонки на панели приборов.
11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108 11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108 11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108

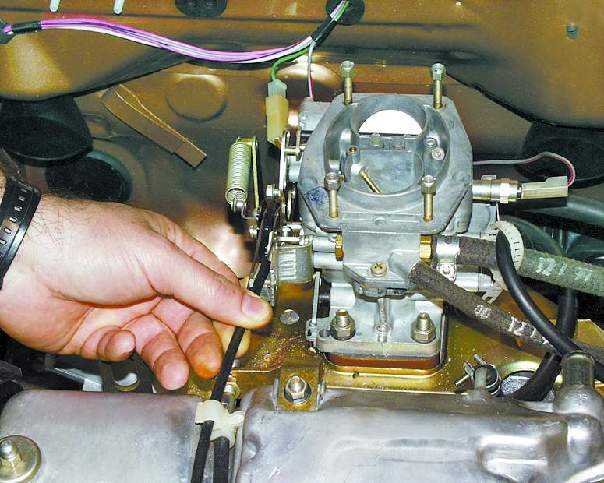

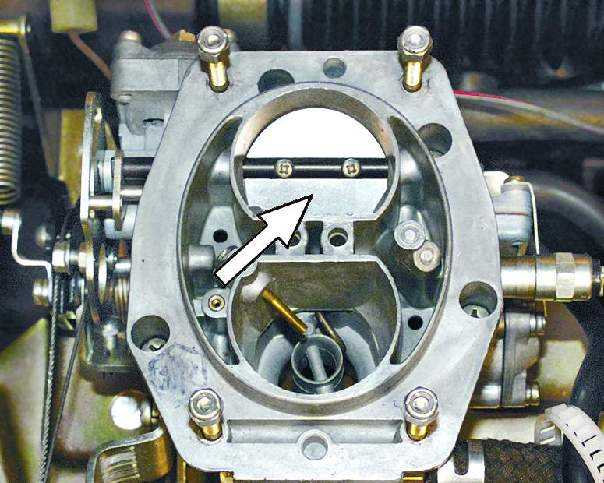

4. Полностью вытяните тягу из оболочки и затяните болт крепления тяги к рычагу привода воздушной заслонки. 5. Вытяните до упора ручку привода воздушной заслонки. При этом воздушная заслонка должна полностью закрыться. Если этого не происходит... 6. ...отверните болт крепления оболочки тяги.

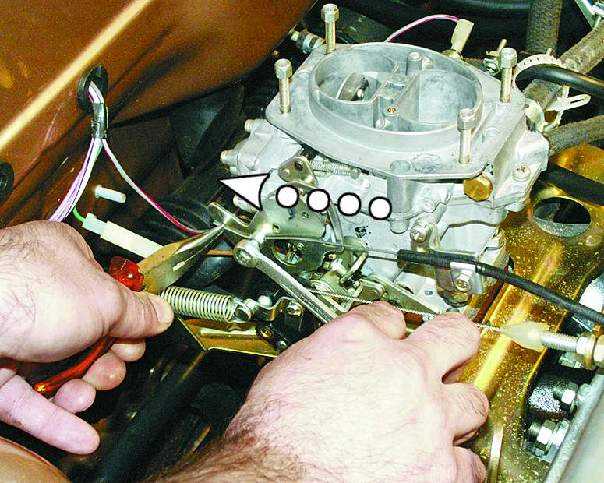

11.2.5 Регулировка привода воздушной заслонки ВАЗ 2108 7. Перемещая оболочку, добейтесь полного закрытия дроссельной заслонки. После этого затяните болт крепления оболочки.
