Лада Самара (ВАЗ-2108). Разборка и сборка вентилятора



Лада Самара (ВАЗ-2108). Разборка и сборка вентилятора

9.5.3. Разборка и сборка вентилятора

ОБЩИЕ СВЕДЕНИЯ

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

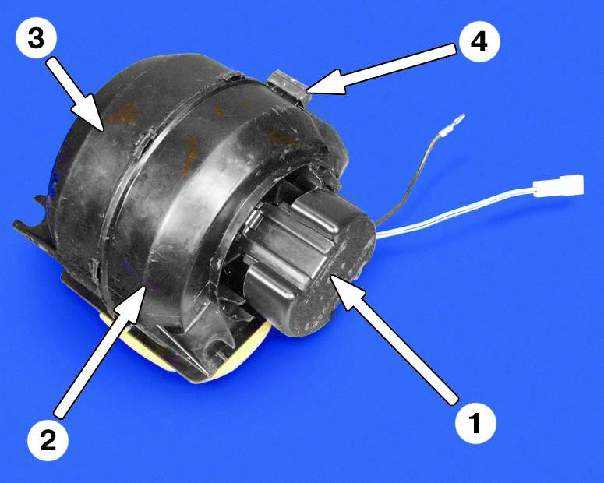

1 – защитная крышка электродвигателя
2 – правый кожух вентилятора
3 – левый кожух вентилятора
4 – опора вентилятора

Тип электродвигателя 45.3730

Потребляемая сила тока при максимальной частоте вращения, А, не более

14

Максимальная частота вращения вентилятора, мин–1

4100



ПОРЯДОК ВЫПОЛНЕНИЯ

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

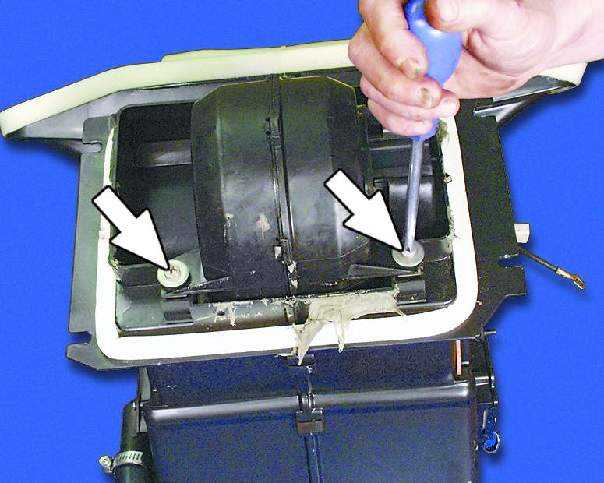

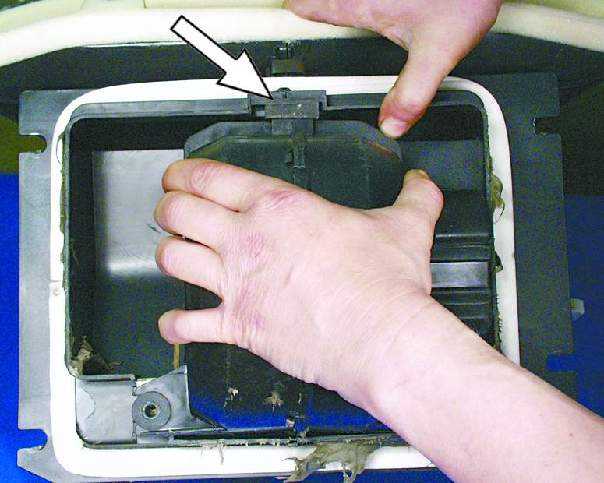

1. Отверните два винта крепления вентилятора отопителя.

2. Снимите вентилятор, выведя его опору из зацепления.

3. Отклейте поролоновый уплотнитель с правого кожуха вентилятора.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108 9.4.4 Разборка и сборка вентилятора ВАЗ 2108

4. Снимите опору с кожуха вентилятора.

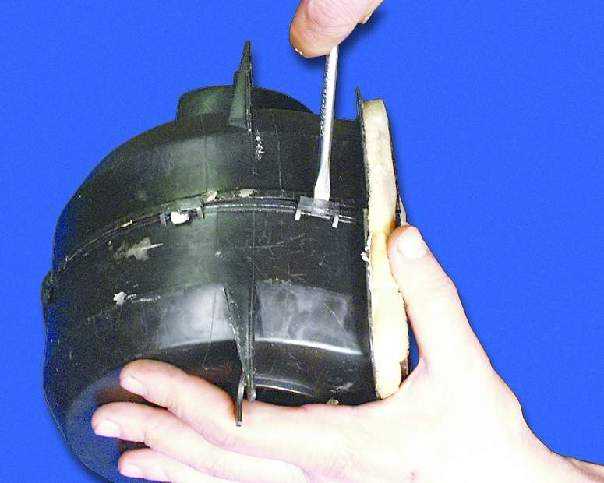

5. Подцепив отверткой пластмассовые защелки кожуха вентилятора, выведите их из зацепления...

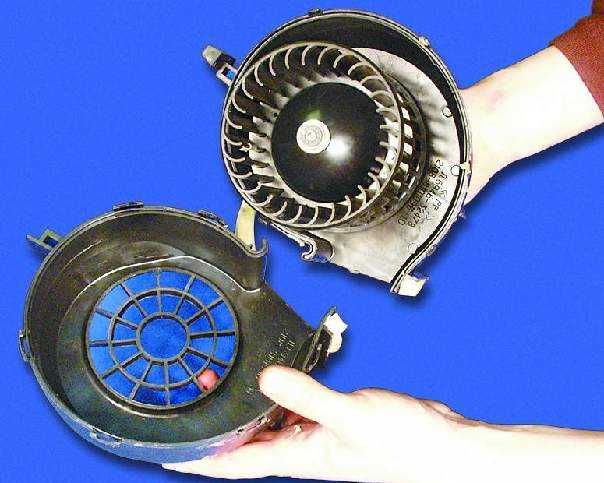

6. ...и разъедините части кожуха.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

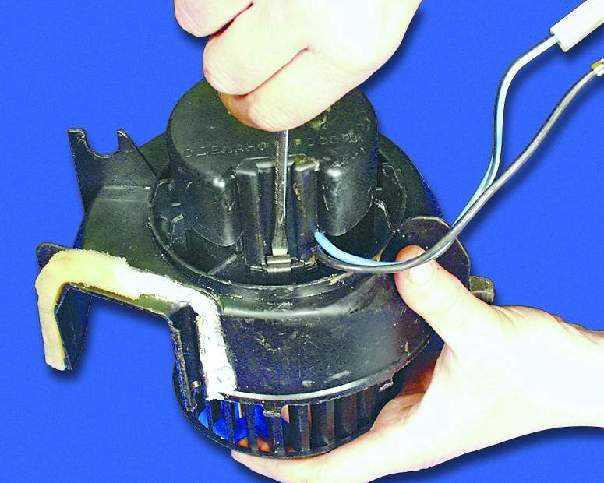

7. Отстегните две пружинные защелки, поддев их отверткой.

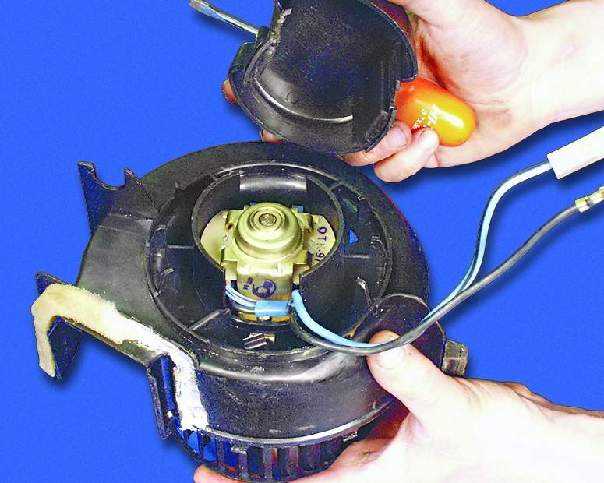

8. Снимите крышку двигателя.

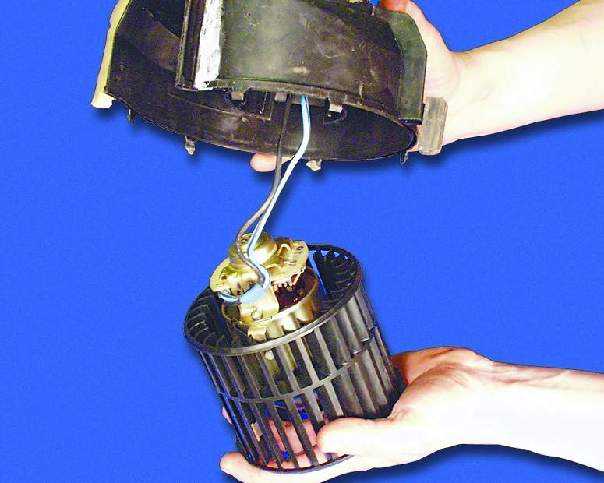

9. Выньте двигатель с крыльчаткой вентилятора.


9.4.4 Разборка и сборка вентилятора ВАЗ 2108

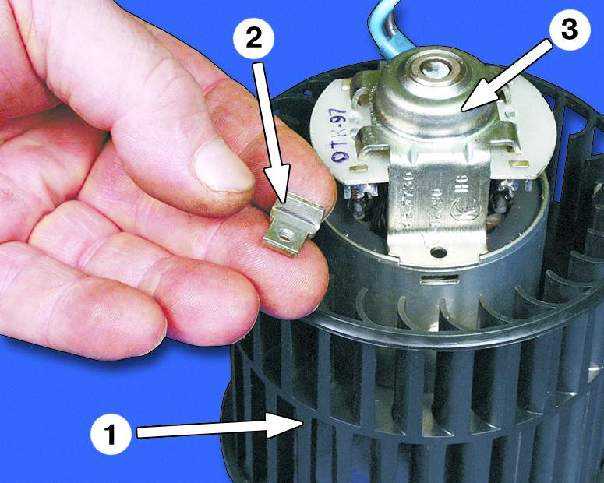

1 – крыльчатка вентилятора
2 – закладная гайка
3 – щеткодержатель

Предупреждение

Не снимайте крыльчатку вентилятора с вала двигателя, чтобы не нарушить балансировку.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

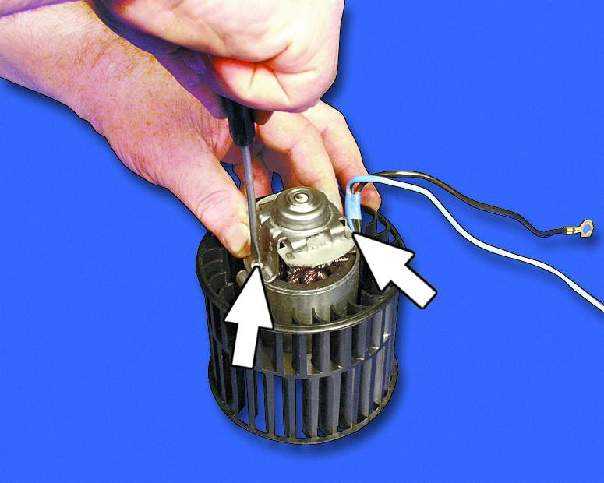

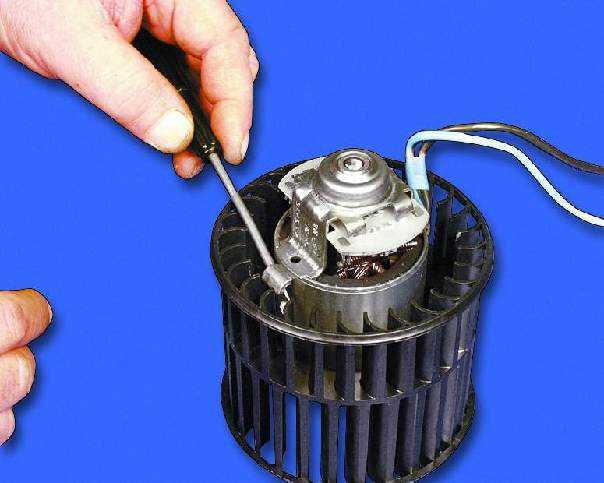

10. Отверните два винта крепления щеткодержателя.

11. Выньте две закладные гайки.

12. Снимите щеткодержатель.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

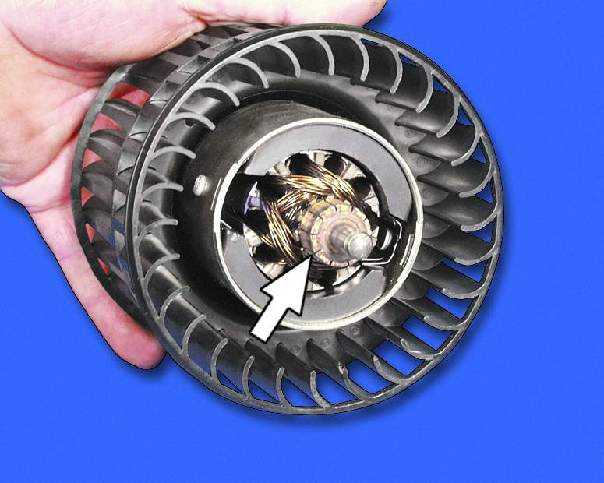

13. Осмотрите коллектор. Если он сильно загрязнен или на нем есть царапины, риски, места подгорания – зачистите коллектор мелкой шкуркой. При остальных неисправностях - замените двигатель.

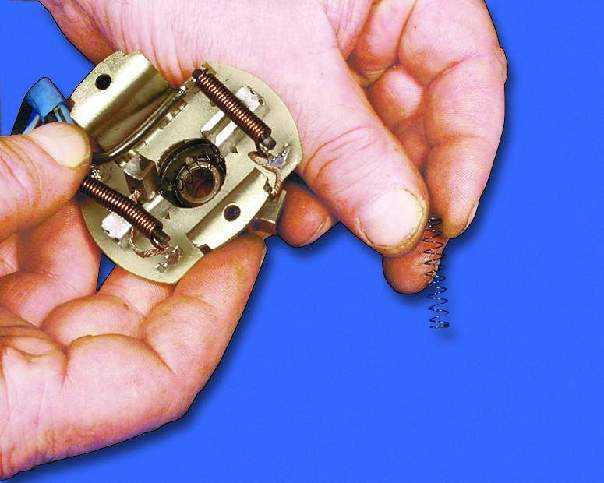

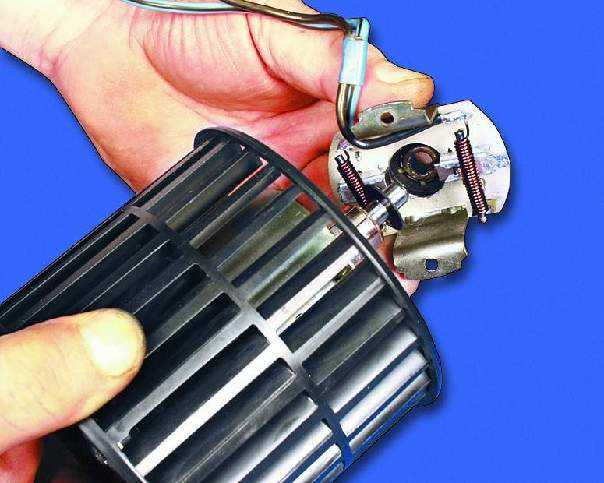

14. Выньте пружины из направляющих щеток.

15. Вставьте две закладные гайки.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

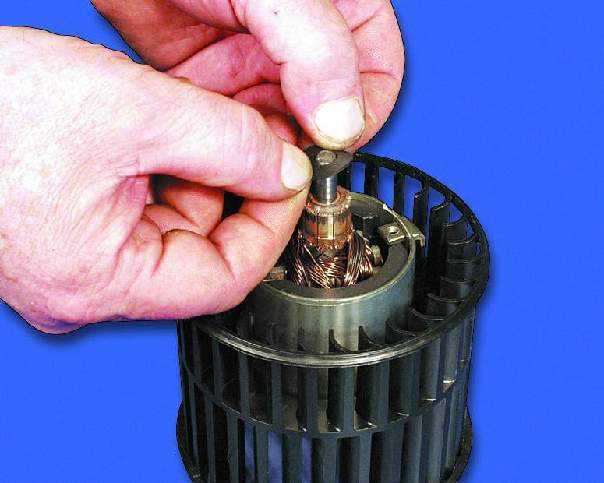

16. Наденьте на вал изоляционную шайбу.

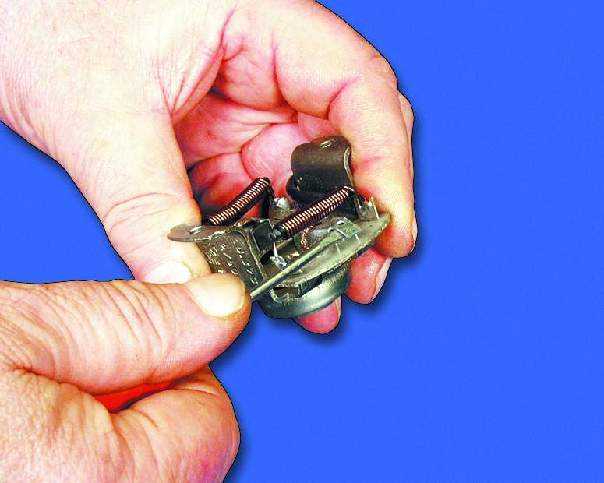

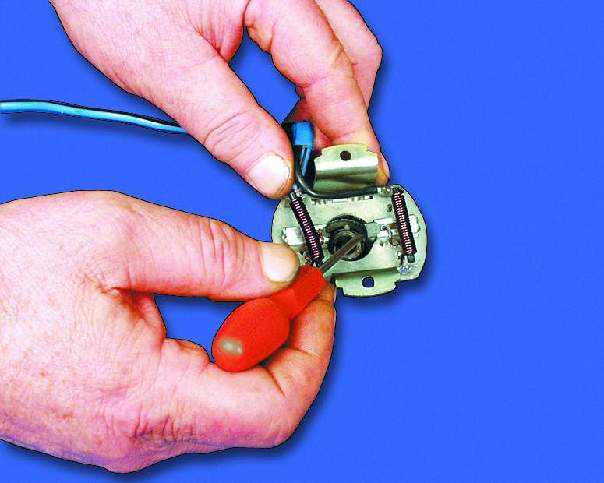

17. Осторожно отогните края направляющих.

18. Вставьте до упора щетки в направляющие.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

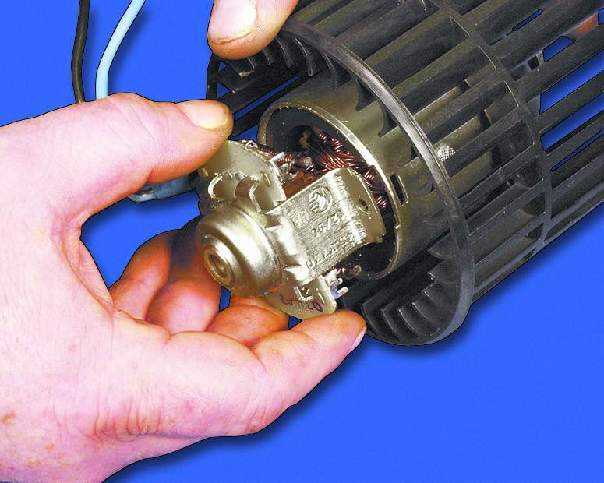

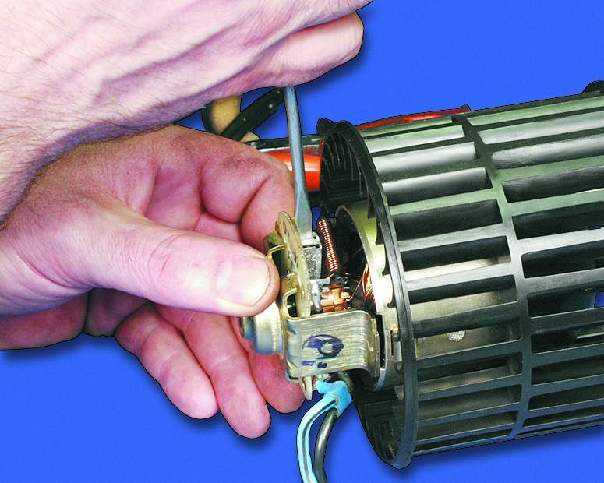

19. Установите щеткодержатель на двигатель.

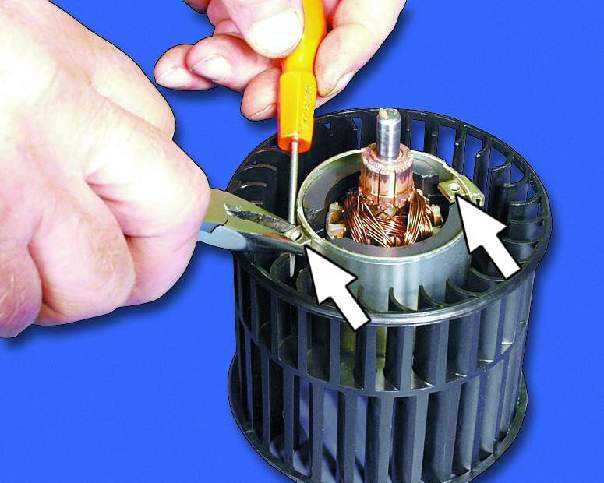

20. Вставьте пружины щеток в направляющие.

21. Загните края направляющих.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

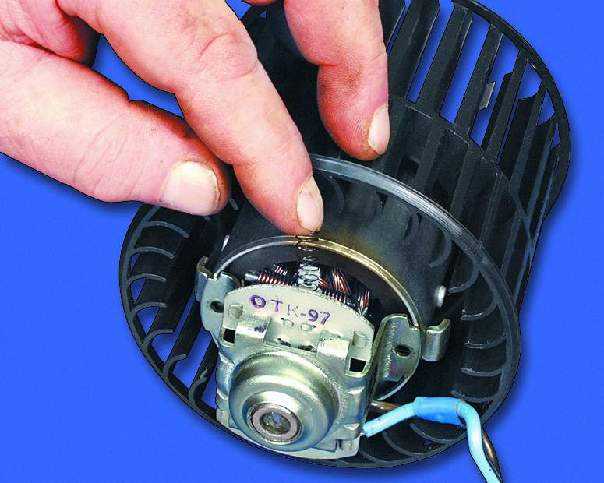

22. Наденьте два пружинных зажима на закладные гайки.

23. Вставьте двигатель в левый кожух вентилятора.

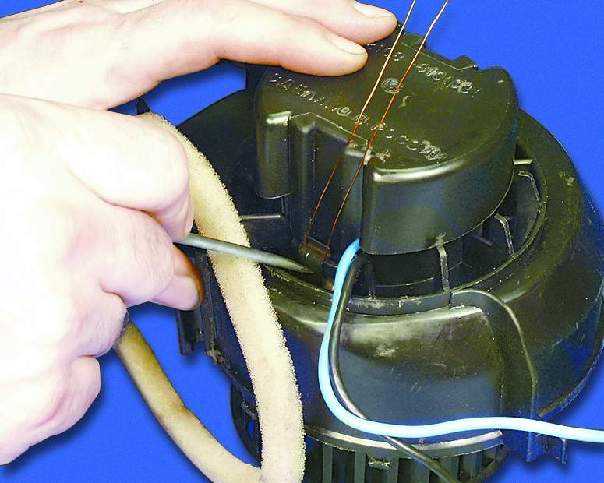

24. Установите крышку двигателя и зафиксируйте его пружинными зажимами (см. примечание).

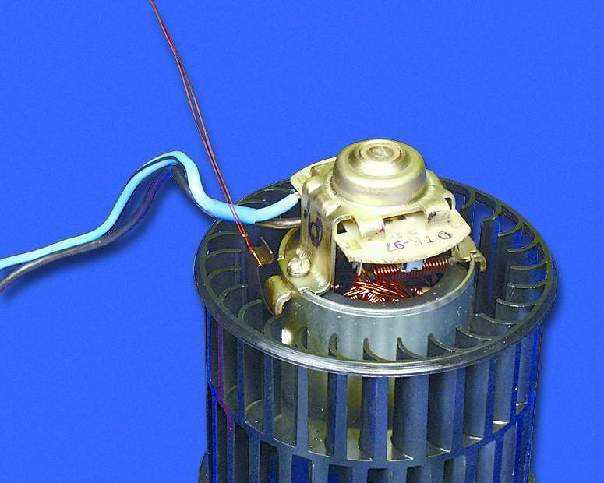

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

Примечание

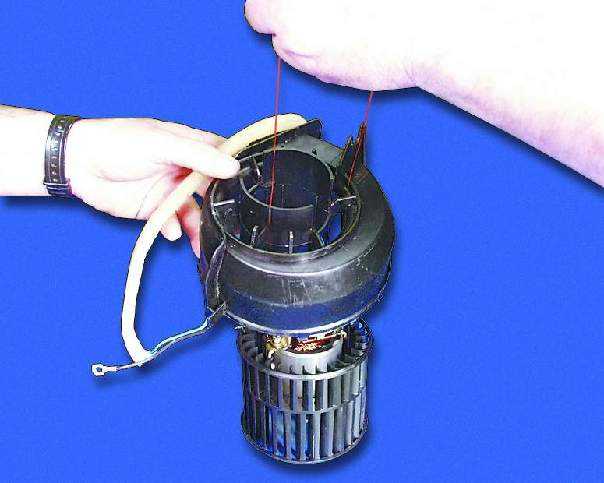

Для удобства установки пружинных зажимов обвяжите их тонкой проволокой, не затягивая ее. При установке крышки двигателя придерживайте зажимы за проволоку, иначе они будут стягиваться с гаек магнитом статора.

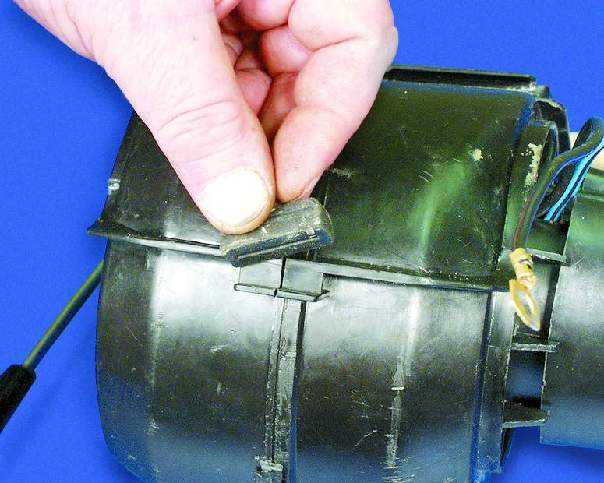

25. Соедините и защелкните между собой левый и правый кожухи вентилятора. Наденьте на выступы кожухов пластмассовую опору.

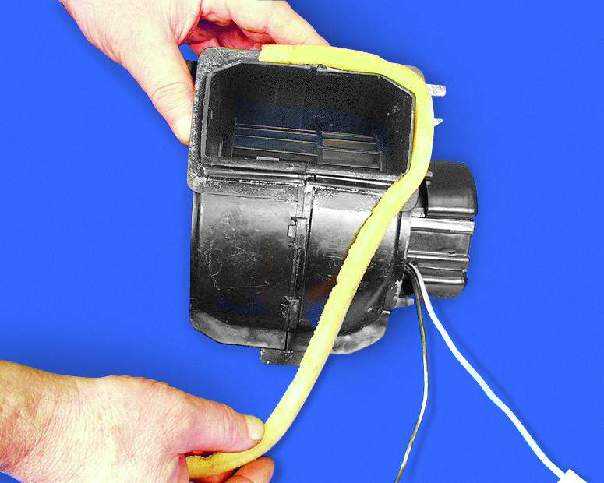

26. Приклейте к кожуху вентилятора поролоновый уплотнитель.

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

9.4.4 Разборка и сборка вентилятора ВАЗ 2108

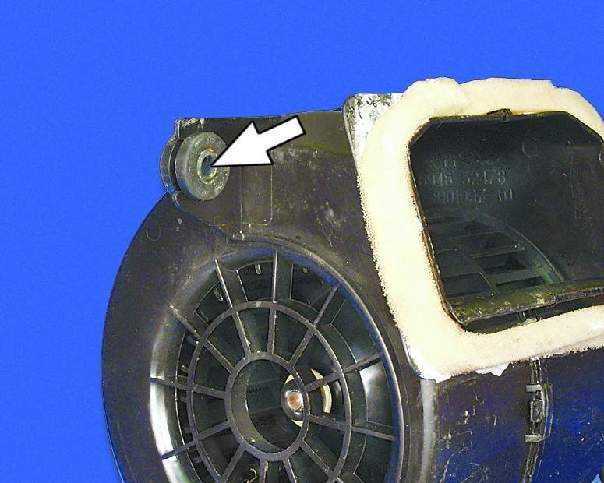

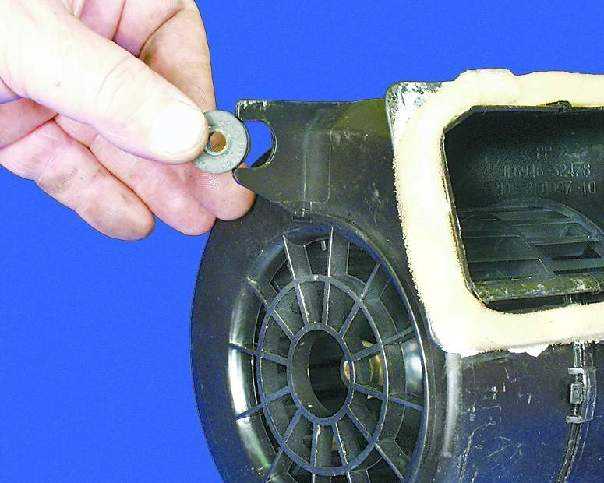

27. Перед установкой осмотрите резиновые подушки, замените порванные или потерявшие упругость.

28. Обратите внимание, чтобы в подушки были вставлены пластмассовые распорные втулки.
