Лада Самара (ВАЗ-2108). Снятие и установка вентилятора



Лада Самара (ВАЗ-2108). Снятие и установка вентилятора

9.5.2. Снятие и установка вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

9.4.3 Снятие и установка вентилятора ВАЗ 2108

9.4.3 Снятие и установка вентилятора ВАЗ 2108

9.4.3 Снятие и установка вентилятора ВАЗ 2108

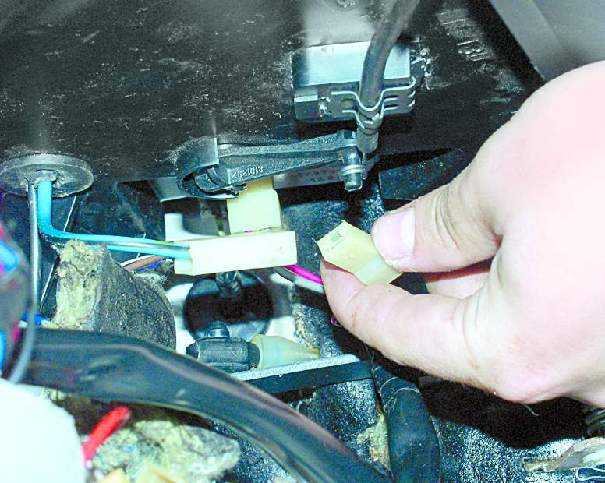

1. Под панелью приборов отсоедините колодку с проводами электродвигателя вентилятора отопителя от жгута проводов.

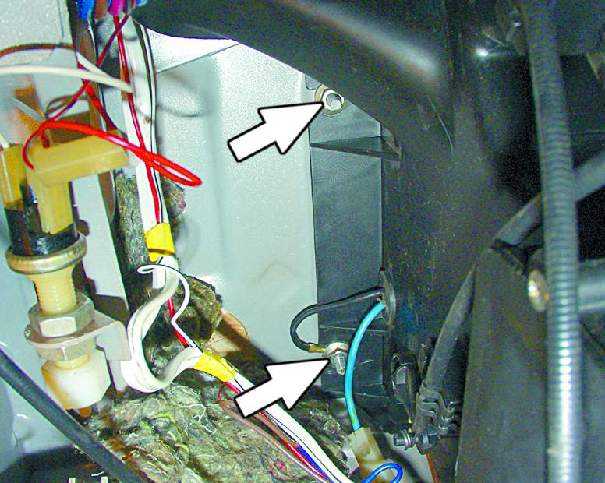

2. Отсоедините провод “массы” электродвигателя, отвернув левую переднюю гайку крепления отопителя. Протолкните провода электродвигателя в отсек двигателя.

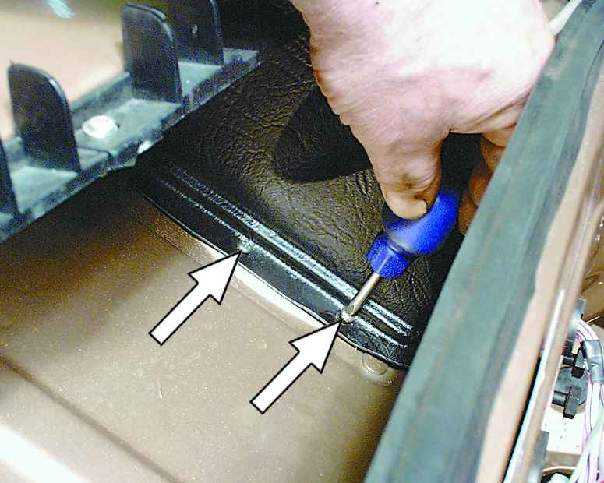

3. Откройте капот и отверните по два винта крепления кожуха вентилятора с обеих сторон.

9.4.3 Снятие и установка вентилятора ВАЗ 2108 9.4.3 Снятие и установка вентилятора ВАЗ 2108 9.4.3 Снятие и установка вентилятора ВАЗ 2108

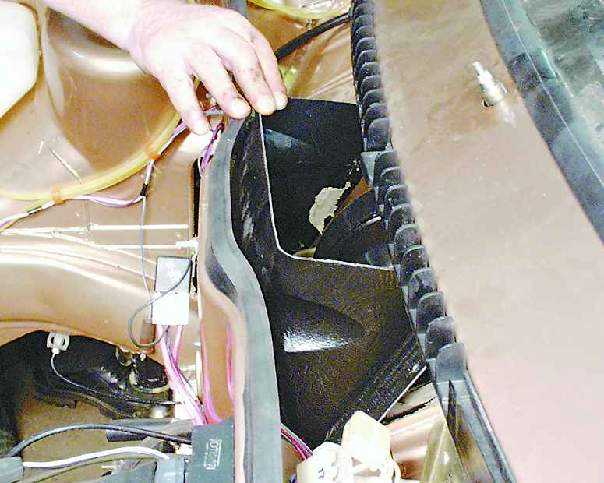

4. Выньте кожух.

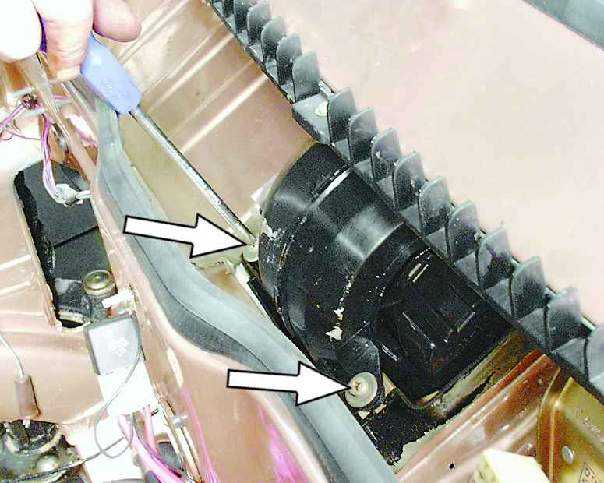

5. Отверните два винта крепления вентилятора.

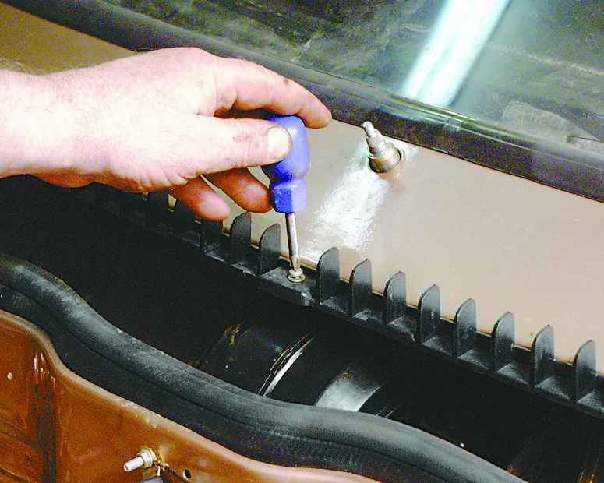

6. Отверните пять винтов крепления и снимите решетку воздухозабора.

9.4.3 Снятие и установка вентилятора ВАЗ 2108

9.4.3 Снятие и установка вентилятора ВАЗ 2108

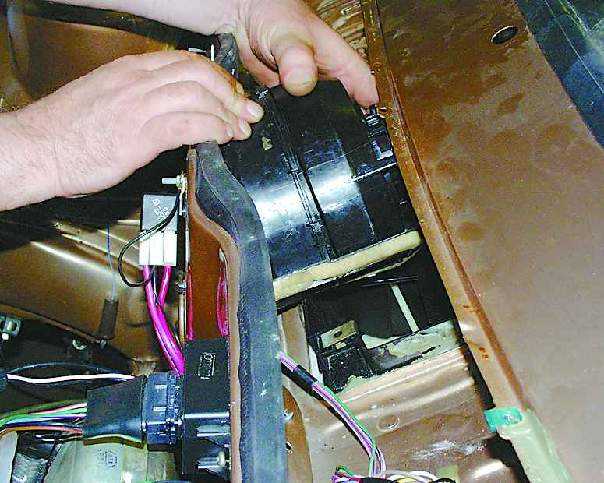

7. Слегка приподнимите и выведите из зацепления переднюю опору вентилятора, сдвинув вентилятор на себя.

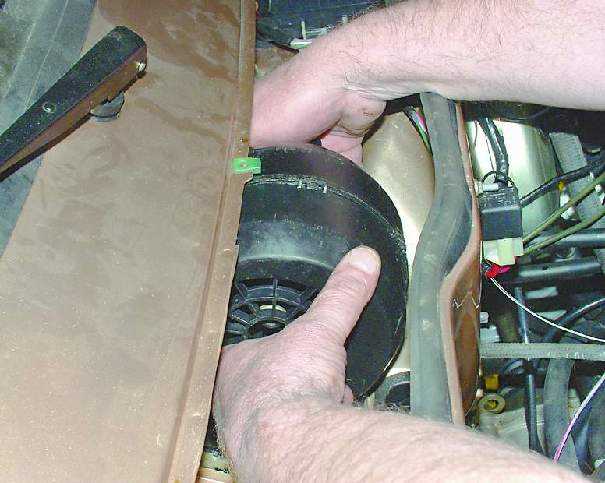

8. Поверните вентилятор на 90° и выньте его из отсека перед ветровым стеклом.

Электродвигатель вентилятора отопителя расположен в отсеке перед ветровым стеклом подкапотного пространства.

9. Вентилятор устанавливается в порядке, обратном снятию.
