9.2. Генератор
| ОБЩИЕ СВЕДЕНИЯ |
 |

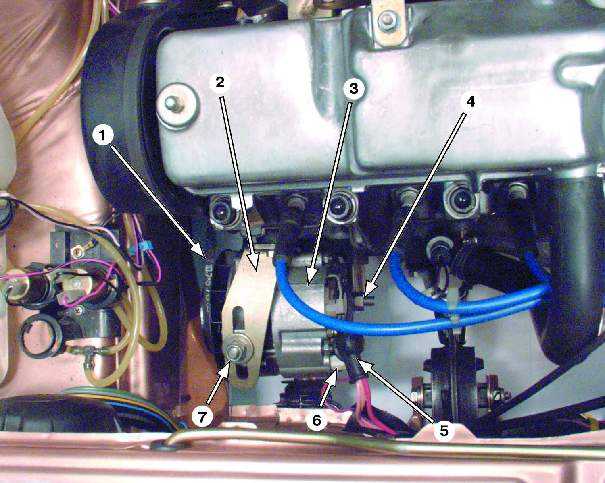

1 – ремень привода 2 – регулировочная планка 3 – генератор 4 – гайка крепления генератора 5 – защитный колпак клеммы “ЗО” генератора 6 – колодка с проводами 7 – регулировочная гайка |
Техническая характеристика генератора
|
Максимальная сила тока отдачи при 13 В и 5000 мин–1, А |
55 |
|
Пределы регулируемого напряжения, В |
14,1±0,5 |
|
Максимальная частота вращения ротора, мин–1 |
13 000 |
|
Передаточное отношение от коленчатого вала двигателя к генератору |
1 : 2,04 |
Примечание
В настоящем издании описывается отечественный генератор 372.3701. Небольшая часть автомобилей ВАЗ комплектуется генераторами иностранного производства. Они взаимозаменяемы с отечественными по установочным размерам и характеристикам, но несколько отличаются по конструкции.
