Лада Самара (ВАЗ-2108). Электрооборудование



Лада Самара (ВАЗ-2108). Электрооборудование

9.0 Электрооборудование

ОБЩИЕ СВЕДЕНИЯ

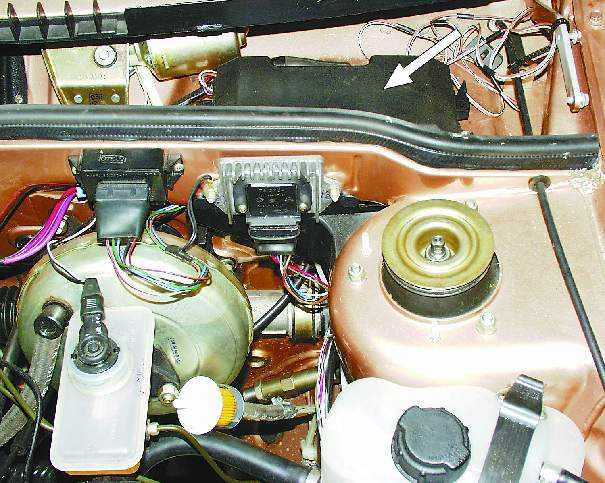

9.0 Электрооборудование ВАЗ 2108 Блок реле и предохранителей установлен в подкапотном пространстве, в отсеке перед ветровым стеклом с левой стороны.

9.0 Электрооборудование ВАЗ 2108

Примечание

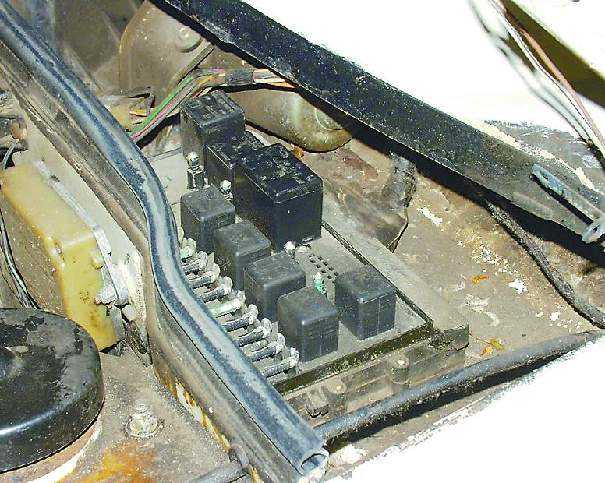

Блок реле и предохранителей более раннего выпуска снимается и устанавливается так же, как и описанный в данном руководстве.


ПОРЯДОК ВЫПОЛНЕНИЯ
9.0 Электрооборудование ВАЗ 2108 9.0 Электрооборудование ВАЗ 2108 9.0 Электрооборудование ВАЗ 2108

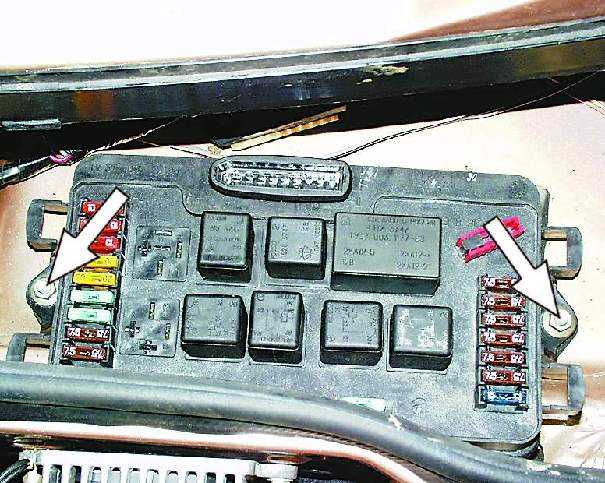

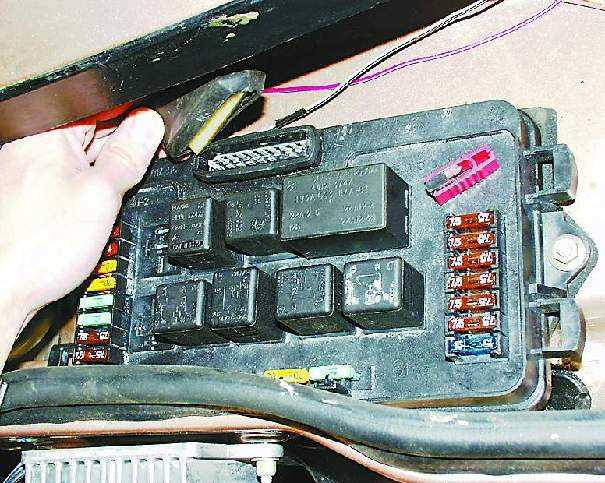

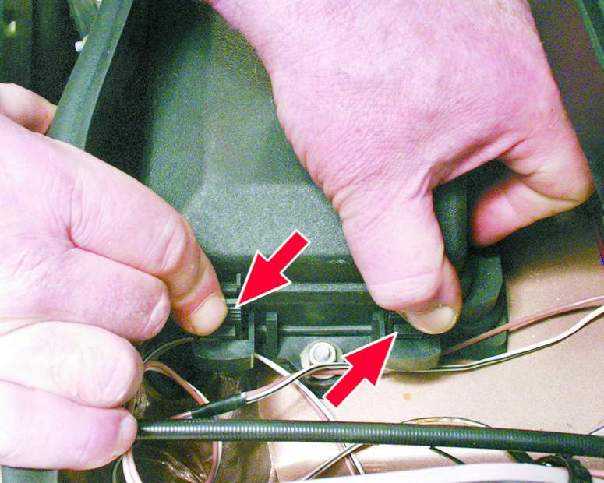

1. Откройте капот и снимите крышку с блока реле и предохранителей, отжав пластмассовые защелки. 2. Сдвиньте резиновый чехол и отсоедините от блока верхнюю колодку с проводами. 3. Отверните две гайки крепления блока.

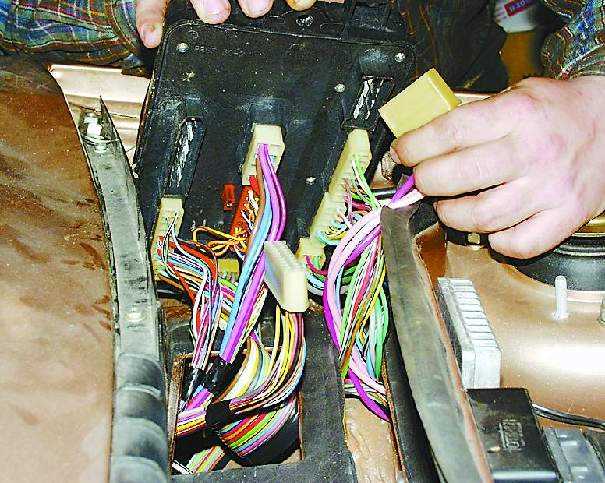

9.0 Электрооборудование ВАЗ 2108 4. Выньте блок из отсека перед ветровым стеклом, насколько позволяют провода, и отсоедините от него нижние колодки с проводами. Промаркируйте колодки: это облегчит работу при дальнейшей установке.
9.0 Электрооборудование ВАЗ 2108

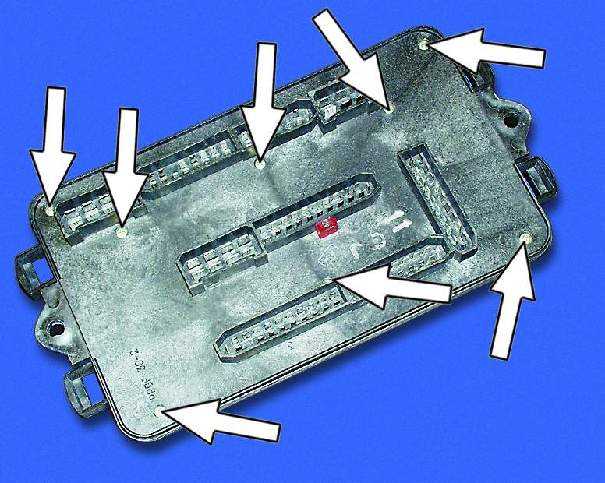

5. Отверните восемь винтов крепления нижней крышки. 6. Подцепите отверткой и откиньте нижнюю крышку блока. 7. Проверьте состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты. Если это не удается, замените блок.

8. Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей.
