Платформа автомобиля УРАЛ-375Д





(рис. 86) цельнометаллическая с надколесными нишами закреплена на раме автомобиля шестью стремянками 3 и двумя кронштейнами. Четыре передние стремянки имеют пружинные амортизаторы.

Между верхними полками лонжеронов рамы и продольными балками основания платформы поставлены деревянные прокладки. Платформа имеет съемный тент с окнами на боковых сторонах, вентиляционными люками в передней части и откидным задним клапаном. Задний борт платформы откидывающийся.

На боковых бортах имеются гнезда для установки бортовых решеток и дуг тента. Между дугами тента установлены распорки. Снятый тент укладывается в чехол, который лямками закрепляют на переднем борту или под средним сиденьем. Дуги тента в нерабочем положении устанавливают в специальные гнезда передней части платформы.

Для перевозки людей платформа оборудована тремя продольными рядами сидений. Бортовые сиденья откидные, средний ряд сидений съемный и состоит из двух частей, которые в снятом положении закрепляют ремнями и специальными кронштейнами на переднем борту и нишах платформы.

Для безопасности пассажиров параллельно заднему борту

пристегивается предохранительный ремень, который при движении должен быть пропущен за трубу спинки среднего сиденья.

На боковых бортах платформы имеются ящики 1 для хранения инструмента.

При эксплуатации периодически следить за состоянием сидений платформы, бортовых решеток и крепления платформы к раме. Для правильной работы пружинных амортизаторов размер между верхними торцами пружин и наружными плоскостями колпачков должен находиться в пределах 83—84 мм. Трещины, обнаруженные на деталях платформы, нужно немедленно заварить. Тяжелые малогабаритные грузы, которые при перемещении могут вызвать местный прогиб пола платформы или повредить борта и детали сидений, должны быть уложены на лежни (доски) и надежно закреплены.

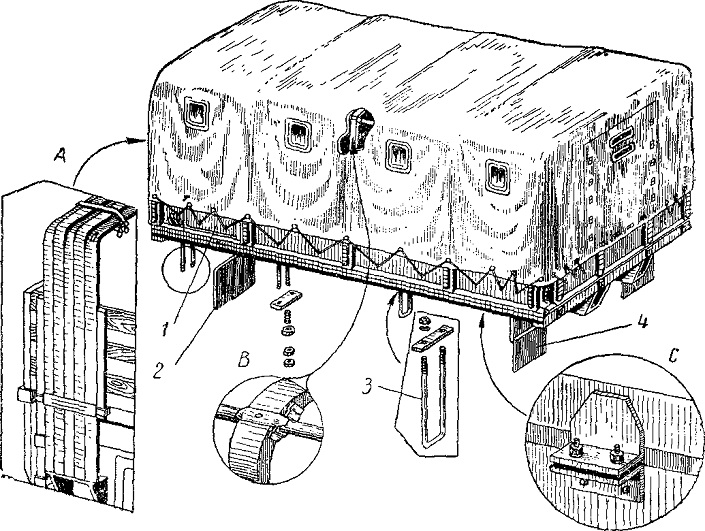

Рис. 86. Платформа:
1—ящик для хранения инструмента; 2, 4 — грязевые щитки; 3—стремянка
