РУЛЕВОЕ УПРАВЛЕНИЕ АВТОМОБИЛЯ УАЗ-469



Рулевое управление УАЗ-469 представляет собой рулевой механизм с рулевым колесом и рулевым приводом.
Рулевой механизм. (УАЗ-469 руль) Картер 1 (рис. 90) рулевого механизма крепится к левому лонжерону рамы тремя болтами 18 из хро­мистой стали. Рабочей парой рулевого механизма является глобоидальный червяк 11 и двугребневый ролик 16. Червяк, на­прессованный на пустотелый вал 10, установлен в картере на двух конических роликоподшипниках 8 и 14. Надежность соеди­нения червяка с валом обеспечивается шпоночным выступом и шлицами червяка рулевого УАЗ-469.
В постоянном зацеплении с червяком находится двугребне­вый ролик, внутренние кольцевые канавки которого служат ра­бочей поверхностью двухрядного шарикоподшипника, установ­ленного на оси 15, закрепленной в головке вала 17 сошки. Вал сошки вращается в двух подшипниках: в бронзовой втулке 2, запрессованной в картер, и в цилиндрическом роликоподшип­нике 36, установленном в боковой крышке картера рулевого механизма, хвостовик головки вала входит в паз регулировоч­ного винта 32, ввернутого в боковую крышку 37 картера. Регу­лировочный винт фиксируется стопорной шайбой 34 и штиф­том 35, запрессованным в крышку, и закрывается колпачковой гайкой 33.



Рис. 90. Рулевой механизм УАЗ-469 (руль):
1 — картер рулевого механизма; 2 — втулка; 3 — сальник; 4— сошка: 5 — шайба; 6 — гайка; 7 — сальник; 8 и 14 — подшипники червяка; 9 — пробка; 10 — вал рулевого УАЗ-469 механизма; 11 — червяк; 12 — нижняя крышка картера; 13 — прокладки; 15 — ось ролика; 16 — ролик вала сошки; 17 — вал сошки с роликом н подшипником; 18 — болты креп­ления картера; 19 — шарнир; 20 — стопорное кольцо; 21 — защитная шайба; 22 — пру­жина; 23 — распорная втулка; 24 — подшипники; 25 — провод звукового сигнала; 26 — контактная втулка; 27 — винт; 28 и 29 — пластмассовые втулки; 30 — рулевое колесо; 31 — вол руля; 32 — регулировочный винт; 33 — колпачковая гайка; 34 — стопорная шай­ба; 35 — штифт; 36 — подшипник вала сотки; 37 — боковая крышка картера; 38 — про­кладка; 39 — втулка.


Вал червяка рулевого механизма (уаз 469 руль) соединен с валом управления рулево­го УАЗ-469 шарниром 19 с крестовиной на игольчатых под­шипниках. В вилках подшипники закреплены раскерновкой кромки посадочного отверстия.

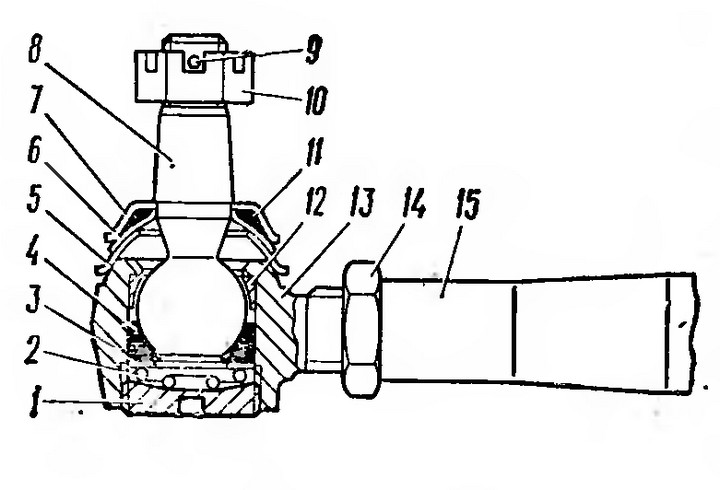

Рис. 91. Шарнир тяги рулевой трапеции УАЗ-469:
1 — заглушка; 2 — пружина; 3 — пята; 4 — вкладыш: 5 — нижняя сферическая шайба; 6 — верхняя сферическая шайба; 7 — пружин­ный колпачок; 8 — палец; 9 — шплинт; 10 — гайка; 11 — защитное кольцо: 12 — сухарь; 13 — наконеч­ник; 14 — гайка; 15 — тяга рулевой трапеции.


Вал управления рулевого УАЗ-469 вращается в трубе колонки на двух шариковых подшипниках 24. Осевое перемещение вала компенсируется пружиной 22, установленной между распорной втулкой 23 нижнего подшипника и защитной шайбой 21.
Защитная шайба и распорная втулка верхнего подшипника удерживаются на валу стопорными кольцами 20, установлен­ными в выточках вала.
В верхней части рулевой колонки установлена контактная втулка 26, к которой винтом крепится провод звукового сигна­ла 25. Винт и контактная втулка изолированы от «массы» пласт­массовыми втулками 28 и 29.
Рулевая колонка с помощью стремянки и резиновой втул­ки крепится к распорке щитка передка и панели приборов.
к.с. рулевое уаз 469, руль.







Рулевой привод УАЗ-469

Рулевой привод УАЗ-469 состоит из сошки, тяги сошки, рычага пово­ротного кулака, тяги рулевой трапеции и рычагов трапеции.
Сошка 4 рулевого привода посажена на конический шлицевый конец вала сошки. Правильность угловой установки сошки на вал обеспечивается наличием в ней четырех сдвоенных шлиц и соответствующих сдвоенных впадин на валу, а плотность по­садки достигается затяжкой гайки 6 с усилием 20...28 кгс • м.
Тяги трубчатые. Все шарниры рулевых тяг (рис. 91) само­поджимающиеся и герметически уплотнены, что обеспечивает работоспособность шарниров в течение длительного времени.

При появлении зазора в шарнире заверните до упора заглуш­ку 1, а затем отверните ее на 1/2—3/4 оборота и в этом положе­нии снова закерните.
На рис. 92 показано устройство поперечной рулевой тяги ав­томобиля УАЗ-469Б.

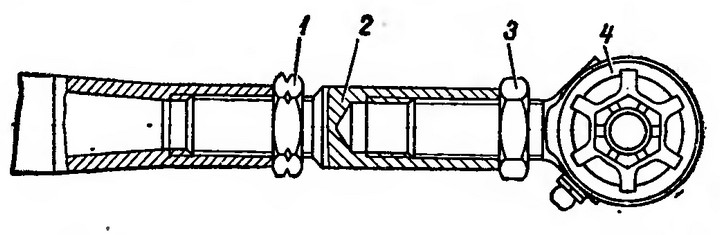

Рис. 92. Поперечная рулевая тяга автомобиля УАЗ-469Б:
1 — гайка с левой резьбой; 2 — регулировочный штуцер; 3 — гай­ка с правой резьбой; 4 — наконечник.


Наличие изгиба в горизонтальной плоскости на тяге автомо­биля УАЗ-469Б не позволяет производить регулировку схожде­ния колес вращением самой тяги.
Поэтому между правым наконечником и тягой установлен специальный регулировочный штуцер 2 с внутренней правой и наружной левой резьбой, вращением которого производите ре­гулировку схождения колес.
На автомобиле УАЗ-469 тяга трапеции прямая с ввернутыми в нее наконечниками с правой и левой резьбой. Регулировку схождения колес производите вращением самой тяги.
Техническое обслуживание рулевого управления заключа­ется в периодической подтяжке болтов крепления картера руле­вого механизма к раме, проверке крепления пальцев рулевых тяг, крепления сошки, крепления рычага поворотного кулака, проверке свободного хода рулевого колеса, регулировке руле­вого механизма, своевременной смазке шарниров рулевых тяг и доливке масла в картер рулевого механизма.
Периодически проверяйте затяжку стопорных гаек наконеч­ников рулевых тяг и не допускайте появления люфтов в кони­ческих соединениях рычагов и пальцев.
Первую подтяжку крепления картера рулевого управления производите через 500 км пробега автомобиля, в дальнейшем при каждом ТО-2.
При техническом обслуживании автомобиля обращайте вни­мание на состояние крепления подшипников в вилках шарнира рулевого управления:
При появлении стука в рулевой колонке необходимо осла­бить гайки стремянки ее крепления, подтянуть колонку вверх и проверить состояние резиновой втулки. Момент затяжки гаек стремянки должен быть не более 0,2...0,3 кгс • м. Если после этого стук не устранится, необходимо снять рулевое колесо и проверить наличие стопорных колец разжимных втулок в канавках вала. На появление стука в колонке влияет также ослаб­ление крепления кузова к раме.
При появлении радиального люфта в шарнире (осевое пере­мещение крестовины в подшипниках) произведите дополни­тельную раскерновку подшипников в ушках вилок. Раскерновку производите таким образом, чтобы не допустить смятие ста­кана подшипника.
В подшипники крестовины заложена смазка Литол-24 при сборке на заводе и в эксплуатации добавлять ее не требуется.





Регулировка рулевого механизма УАЗ-469

Регулировку рулевого механизма УАЗ-469 производите для устранения зазоров, которые появляются при приработке рабочей пары чер­вяк— ролик и ее износе в процессе эксплуатации автомобиля.
Рабочая пара рулевого механизма выполнена таким обра­зом, что при положении ролика, соответствующем движению автомобиля по прямой, зазор в зацеплении практически равен нулю. По мере поворота колеса в ту или другую сторону зазор в зацеплении постепенно увеличивается, достигая наибольшего значения в крайних положениях ролика. Состояние рулевого механизма считается нормальным и не требующим регулиров­ки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10°, что соответствует 40 мм при из­мерении на ободе колеса.
Если люфт рулевого колеса будет более указанного, то, прежде чем приступить к регулировке рулевого механизма, убе­дитесь в плотности затяжки болтов крепления картера и ис­правности шарнирных соединений привода.
Регулировку затяжки подшипников червяка УАЗ-469 производите с помощью прокладок 13 (рис. 90), установленных между кар­тером и нижней крышкой картера рулевого механизма, в та­кой последовательности:
1. Снимите рулевой механизм с автомобиля.
2. Слейте масло из картера.
3. Зажмите рулевой механизм в тиски.
4. Отверните колпачковую гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки 37 картера.
6. Выньте вал 17 сошки вместе с крышкой легкими ударами медной или алюминиевой выколотки по торцу вала и осторож­но снимите прокладку 38.
7. Отверните болты крепления нижней крышки картера и снимите нижнюю крышку 12.
8. Осторожно отделите и снимите тонкую бумажную про­кладку 13.
9. Установите нижнюю крышку на место, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение осталось, то снова снимите нижнюю крышку, снимите толстую прокладку, а на ее место установите ранее снятую тонкую. Снимать более одной проклад­ки не следует.
ках вала. На появление стука в колонке влияет также ослаб­ление крепления кузова к раме.
При появлении радиального люфта в шарнире (осевое пере­мещение крестовины в подшипниках) произведите дополни­тельную раскерновку подшипников в ушках вилок. Раскернов-ку производите таким образом, чтобы не допустить смятие ста­кана подшипника.
В подшипники крестовины заложена смазка Литол-24 при сборке на заводе и в эксплуатации добавлять ее не требуется.
Регулировку рулевого механизма производите для устранения зазоров, которые появляются при приработке рабочей пары чер­вяк— ролик и ее износе в процессе эксплуатации автомобиля.
Рабочая пара рулевого механизма выполнена таким обра­зом, что при положении ролика, соответствующем движению автомобиля по прямой, зазор в зацеплении практически равен нулю. По мере поворота колеса в ту или другую сторону зазор в зацеплении постепенно увеличивается, достигая наибольшего значения в крайних положениях ролика. Состояние рулевого механизма считается нормальным и не требующим регулиров­ки, если свободный ход рулевого колеса в положении движения по прямой не превышает 10°, что соответствует 40 мм при из­мерении на ободе колеса.
Если люфт рулевого колеса будет более указанного, то, прежде чем приступить к регулировке рулевого механизма, убе­дитесь в плотности затяжки болтов крепления картера и ис­правности шарнирных соединений привода.
Регулировку затяжки подшипников червяка производите с помощью прокладок 13 (рис. 90), установленных между кар­тером и нижней крышкой картера рулевого механизма, в та­кой последовательности:
1. Снимите рулевой механизм с автомобиля.
2. Слейте масло из картера.
3. Зажмите рулевой механизм в тиски.
4. Отверните колпачковую гайку 33 и снимите стопорную шайбу 34 с регулировочного винта 32.
5. Отверните болты крепления боковой крышки 37 картера.
6. Выньте вал 17 сошки вместе с крышкой легкими ударами медной или алюминиевой выколотки по торцу вала и осторож­но снимите прокладку 38.
7. Отверните болты крепления нижней крышки картера и снимите нижнюю крышку 12.
8. Осторожно отделите и снимите тонкую бумажную про­кладку 13.
9. Установите нижнюю крышку на место, затяните болты и проверьте осевое перемещение червяка.
10. Если осевое перемещение осталось, то снова снимите нижнюю крышку, снимите толстую прокладку, а на ее место установите ранее снятую тонкую. Снимать более одной проклад­ки не следует.
