УАЗ-3151. Сиденья автомобилей семейства УАЗ-31512





Сиденья. Передние сиденья (рис. 8.7) водителя и пассажира взаимозаменяемые, крепятся к полу кузова каждое тремя болтами и имеют три положения для регулировки в продольном направлении. Спинки передних сидений имеют два положения регулировки наклона.
Не устанавливайте сиденья и спинки одновременно в крайнее заднее положение, т.к. при этом затрудняется складывание заднего трехместного сиденья.



9.1 Кузов автомобилей семейства УАЗ-31512 УАЗ 3151

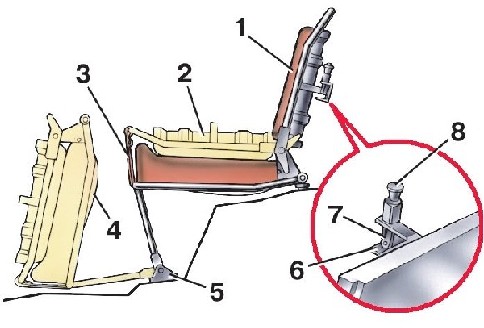

Рис. 8.8. Установка тpехместного сиденья:
1 – спинка сиденья в pабочем положении;
2 – спинка сиденья в сложенном положении;
3 – pемень кpепления спинки к подушке; 4 – сиденье в откинутом положении; 5 – ось ножек каpкаса сиденья; 6 – кронштейн бокового запора спинки сиденья; 7 – буфеp; 8 – pучка-фиксатоp запоpа




Подушки и спинки заднего трехместного сиденья (рис. 8.8) унифицированы с подушками и спинками передних сидений.
Спинка 1 закреплена неподвижно на борту кузова с помощью запора. Спинки могут укладываться на подушки (одна, две или все три одновременно) и фиксироваться ремнями. В сложенном положении сиденье может быть откинуто вперед для увеличения площади грузового отсека.



9.1 Кузов автомобилей семейства УАЗ-31512 УАЗ 3151

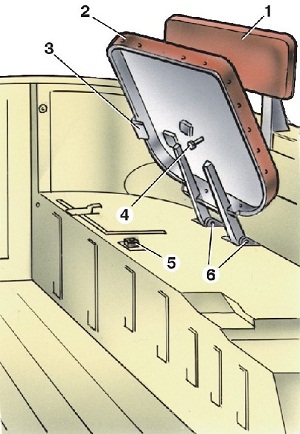

Рис. 8.9. Установка одноместного сиденья:
1 – спинка сиденья; 2 – подушка сиденья;
3 – pемень кpепления подушки; 4 – штыpь фиксатоpа подушки в pабочем положении; 5 – гнездо фиксатоpа подушки; 6 – оси кpепления подушки




За трехместным сиденьем расположены по обеим сторонам бортов два одноместных сиденья (на автомобиле УАЗ–3153 — два двухместных сиденья). Подушка сиденья может откидываться на петлях вверх. При этом подушка одноместного сиденья пристегивается к спинке одним ремнем (рис. 8.9), двухместного – двумя.
В рабочем положении подушки сидений фиксируются в резиновых гнездах.


9.1 Кузов автомобилей семейства УАЗ-31512 УАЗ 3151

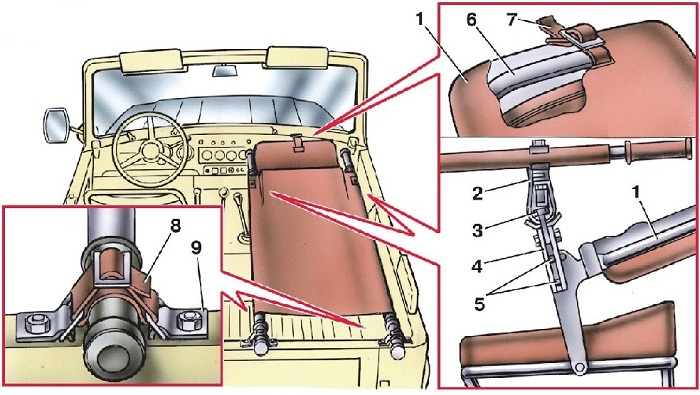

Рис. 8.10. Установка санитаpных носилок: 1 – спинка сиденья в откинутом положении; 2 – ножка носилок; 3 – гайка; 4 – кpонштейн установки носилок в pабочем положении; 5 – болты; 6 – поpучень панели пpибоpов; 7 – pемень кpепления спинки на поpучне; 8 – pемень заднего кpепления носилок;
9 – гнездо кpепления pучки носилок




На автомобилях УАЗ–31512 предусмотрена возможность установки санитарных носилок и их держателей (рис. 8.10). Перед установкой носилок правое переднее сиденье поставьте в среднее положение. Спинку сиденья откиньте вперед и закрепите на поручне передка ремнем.
Отверните болты 5 кронштейна 4 и установите его в рабочее положение, как показано на рис. 8.8.
Правую спинку трехместного сиденья опустите на подушку и закрепите ремнем.


9.1 Кузов автомобилей семейства УАЗ-31512 УАЗ 3151

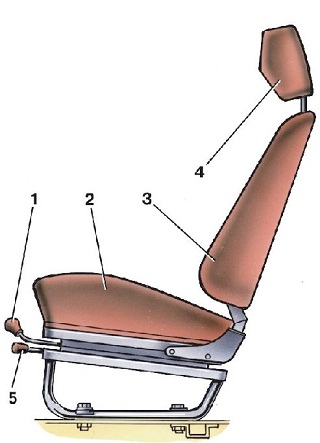

Рис. 8.11. Переднее сиденье с подголовником: 1 – рычаг фиксации продольного перемещения сиденья; 2 – подушка сиденья; 3 – спинка сиденья; 4 – подголовник; 5 – ручка регулировки наклона спинки сиденья




На ряде автомобилей семейства УАЗ–31512 (в том числе на всех автомобилях УАЗ–3153) устанавливаются более комфортабельные сиденья с подголовниками (рис. 8.11). Передние сиденья раздельные, невзаимозаменяемые, регулируемые в продольном направлении и по наклону спинки. Заднее трехместное сиденье раздельное (2+1), складывающееся вперед для увеличения площади грузового отсека.
