УАЗ Хантер. Раздаточная коробка

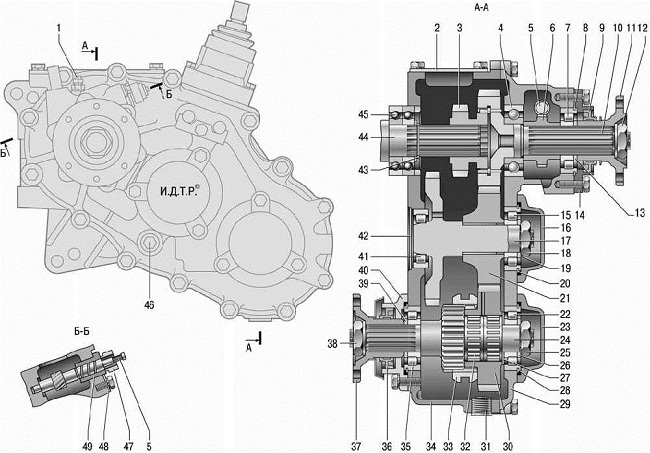

Раздаточная коробка (рис.
6.3) предназначена для распределения крутящего момента между
ведущими мостами. На автомобилях UAZ Hunter установлены
двухступенчатые раздаточные коробки с понижающей передачей, одним
рычагом переключения, без межосевого дифференциала. Крутящий момент
от коробки передач подводится к ведущему валу раздаточной коробки.
Ведомый вал постоянно соединен через карданную передачу с главной
передачей ведущего заднего моста автомобиля. При включении привода
переднего моста валы соединяются между собой зубчатой муфтой и
вращаются с одинаковыми угловыми скоростями.
Раздаточная коробка состоит из чугунного картера с крышкой,
ведущего, промежуточного и ведомого валов, вала привода переднего
моста, зубчатых колес и зубчатой муфты выключения переднего моста.
Раздаточная коробка прикреплена четырьмя болтами к задней стенке
картера коробки передач и уплотнена герметиком. Центрирование
раздаточной коробки относительно коробки передач осуществляется по
наружной обойме двухрядного подшипника вторичного вала коробки
передач. На задней части картера раздаточной коробки установлен
механизм стояночного тормоза. В картере раздаточной коробки на
подшипниках качения установлены ведущий и промежуточный валы, валы
привода переднего и заднего мостов с прямозубыми шестернями. Ведущим
валом для раздаточной коробки служит шлицевый конец вторичного вала
коробки передач, он установлен в ведущую шестерню раздаточной
коробки. Соосно с ведущим валом на двух шариковых подшипниках
установлен вал привода заднего моста. Между подшипниками установлена
червячная шестерня привода спидометра.
Промежуточный вал, выполненный вместе с промежуточной шестерней
понижающей передачи, вращается на одном роликовом и одном шариковом
подшипниках.
Вал привода переднего моста изготовлен вместе с шестерней,
установлен в нижней части картера раздаточной коробки и вращается на
двух шариковых подшипниках.
Механизм переключения раздаточной коробки состоит из двух штоков и
двух вилок, расположенных в крышке картера раздаточной коробки.
Вилки скользят по неподвижным штокам и снабжены шариковыми
фиксаторами.
