Toyota Auris Hybrid (2017 year). Instruction in Italian - part 32

557

8-2. Operazioni da eseguire in caso di emergenza

8

Se si verifica un

 problema

UK_AURIS_HV_HB_EL (OM12L11L)

Inserire il freno di stazionamento. Portare il cambio in posizione P e arre-
stare il sistema ibrido.

Rimuovere fango, neve o sabbia dall'area circostante le ruote anteriori.

Collocare pezzi di legno, pietre o altri materiali sotto le ruote anteriori per
aumentare l'aderenza.

Riavviare il sistema ibrido.

Portare il cambio in posizione D o R e rilasciare il freno di stazionamento.
Quindi, con attenzione, premere il pedale acceleratore.

■

Se liberare il veicolo è difficoltoso

Se il veicolo rimane in panne

Procedere come indicato se gli pneumatici pattinano o il veicolo si
blocca nel fango, nella terra o nella neve:

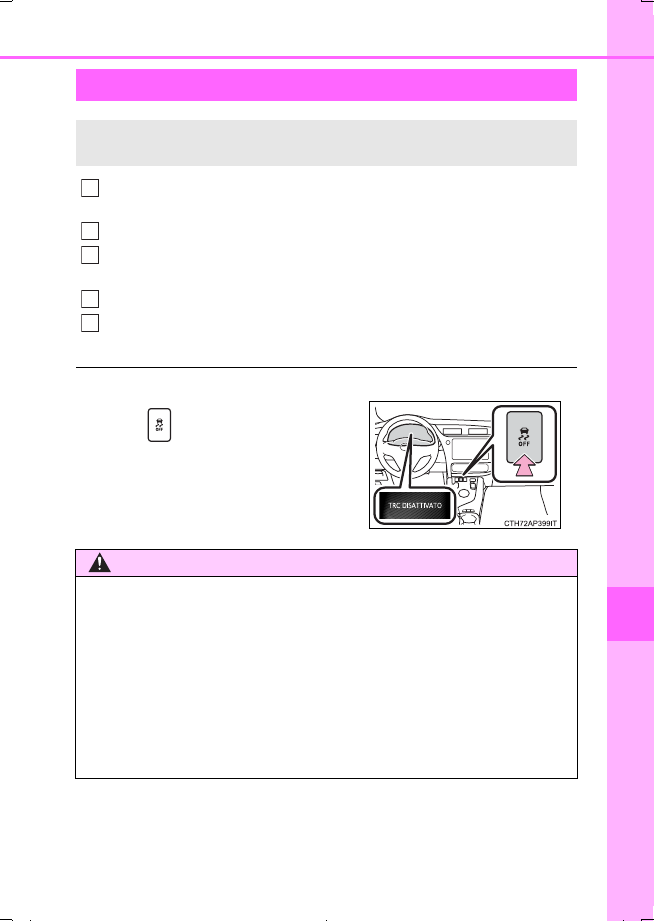

Premere

 per spegnere il TRC.

AVVISO

■

Quando si tenta di liberare un veicolo bloccato

Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l'area circostante sia libera, per evitare collisioni con altri veicoli, oggetti o persone.
Non appena si libera, il veicolo potrebbe compiere improvvisamente uno scatto in
avanti o indietro. Prestare la massima attenzione.

■

Quando si innestano le marce con la leva del cambio

Prestare attenzione a non spostare la leva del cambio con il pedale acceleratore pre-
muto.
Ciò potrebbe causare una rapida e improvvisa accelerazione del veicolo provocando
un incidente, con conseguenti lesioni gravi o mortali.

1

2
3

4
5

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  557 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

558

8-2. Operazioni da eseguire in caso di emergenza

UK_AURIS_HV_HB_EL (OM12L11L)

NOTA

■

Per evitare di danneggiare il cambio e altri componenti

●

Evitare il pattinamento delle ruote anteriori e non premere il pedale acceleratore più
del necessario.

●

Se il veicolo rimane bloccato anche dopo che sono state eseguite queste proce-
dure, è possibile che debba essere trainato.

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  558 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

559

9

Specifiche del veicolo

UK_AURIS_HV_HB_EL (OM12L11L)

9-1. Caratteristiche

Dati di manutenzione

(carburante, livello
dell'olio, ecc.) ........................ 560

Informazioni sul carburante..... 572

9-2. Personalizzazione

Caratteristiche

personalizzabili ..................... 574

9-3. Inizializzazione

Elementi da inizializzare.......... 581

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  559 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

560

UK_AURIS_HV_HB_EL (OM12L11L)

9-1. Caratteristiche

*

1

: Veicoli a vuoto

*

2

: Veicoli con pneumatici 195/65R15

*

3

: Veicoli con pneumatici 205/55R16

*

4

: Veicoli con pneumatici 225/45R17

*

5

: La massa lorda del veicolo è specificata sulla targhetta di informazioni (etichetta del

produttore). (



P. 204)

*

6

: Veicoli con kit traino (



P. 201)

Dati di manutenzione (carburante, livello

dell'olio, ecc.)

Dimensioni e pesi

Lunghezza complessiva

4.330 mm

Larghezza totale

1.760 mm

Altezza totale

*

1

1.475 mm

Interasse

2.600 mm

Battistrada

Anteriore

1.535 mm

*

2

1.525 mm

*

3

1.515 mm

*

4

Posteriore

1.525 mm

*

2

1.515 mm

*

3

1.505 mm

*

4

Massa lorda del veicolo

*

5

1.840 kg
1.815 kg

Capacità massima
ammissibile per
l'assale

Anteriore

1.020 kg

Posteriore

1.010 kg

Carico della barra di traino

*

6

55 kg

Capacità di traino

*

6

385 kg

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  560 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

561

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)

■

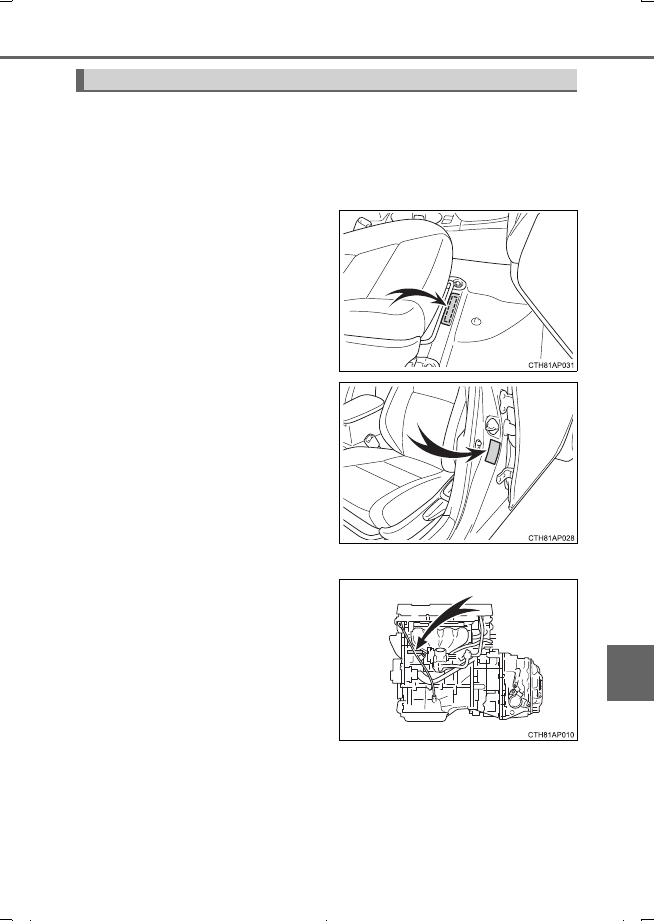

Numero di identificazione del veicolo

Il numero di identificazione del veicolo (VIN) o numero di telaio è l'identifi-
cativo ufficiale di ogni veicolo. Questo è il numero di identificazione prima-
rio del veicolo Toyota. Viene utilizzato per la registrazione della proprietà
del veicolo.

Questo numero è stampigliato
sotto il sedile anteriore destro.

Questo numero compare anche
sull'etichetta del produttore.

■

Numero motore

Il numero motore è stampigliato sul
blocco motore come mostrato.

Identificazione del veicolo

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  561 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

562

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)

Motore

Modello

2ZR-FXE

Tipo

4 cilindri in linea, 4 tempi, benzina

Alesaggio e corsa

80,5



 88,3 mm

Cilindrata

1.798 cm

3

Distanza delle valvole
(motore freddo)

Regolazione automatica

Carburante

Tipo di carburante

Area UE:
Solo benzina senza piombo conforme alla norma
europea EN228

Eccetto area UE:
Solo benzina senza piombo

Numero di ottani RON

95 o superiore

Capacità del serbatoio car-
burante (indicativa)

45 litri

Motore elettrico (motore di trazione)

Tipo

Motore a magnete permanente

Erogazione massima

60 kW

Coppia massima

207 Nm (21,1 kgm)

Batteria ibrida (batteria di trazione)

Tipo

Batteria al nichel-idruro metallico

Tensione

7,2 Volt/modulo

Capacità

6,5 Ah (3HR)

Quantità

28 moduli

Tensione complessiva

201,6 Volt

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  562 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

563

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)

*

: La capacità olio motore è una quantità indicativa per quando si cambia l'olio

motore. Riscaldare il motore e disattivare il sistema ibrido, attendere più di 5 minuti
e quindi controllare il livello dell'olio sull'astina.

■

Scelta dell'olio motore

Nel veicolo Toyota viene utilizzato “Toyota Genuine Motor Oil” «Olio
motore originale Toyota». Toyota raccomanda l'uso di “Toyota Genuine
Motor Oil” «Olio motore originale Toyota» approvato. Può anche essere
utilizzato un altro olio motore di pari qualità.

Grado dell'olio:

0W-20, 5W-30 e 10W-30:
Olio motore grado API SL “Energy-Conserving”, SM “Energy-Conserving”
o SN “Resource-Conserving”; o olio motore multigrado ILSAC

15W-40:
Olio motore multigrado grado API SL, SM o SN

Sistema di lubrificazione

Capacità olio (drenaggio e rab-
bocco



 Indicativi

*

)

Con filtro

4,2 litri

Senza filtro

3,9 litri

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  563 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

564

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)

Viscosità raccomandata (SAE):

In fabbrica, il veicolo Toyota viene
rifornito con SAE 0W-20, la scelta
migliore per ottenere un buon
risparmio di carburante ed evitare
problemi di avviamento in condi-
zioni climatiche di freddo intenso.

Se l'olio con viscosità SAE 0W-20
non è disponibile, è possibile utiliz-
zare il tipo SAE 5W-30. In ogni
caso, dovrebbe essere sostituito
con SAE 0W-20 al successivo
cambio olio.

Se si utilizza un olio motore con
viscosità SAE 10W-30 o superiore
in presenza di temperature estre-
mamente basse, potrebbero verifi-
carsi problemi di avviamento del
motore, si raccomanda pertanto
l'utilizzo di olio motore SAE 0W-20
o 5W-30.

Viscosità dell'olio (0W-20 viene qui usato come esempio):

• I caratteri 0W in 0W-20 indicano la caratteristica dell'olio che permette

l'avviabilità a freddo. Gli oli con un valore più basso prima della W con-
sentono un avviamento del motore più agevole in condizioni climatiche
di freddo intenso.

• Il numero 20 in 0W-20 indica la caratteristica di viscosità dell'olio

quando è ad alta temperatura. Un olio con un grado di viscosità supe-
riore (con un valore maggiore) potrebbe essere più adatto se il veicolo
funziona a velocità elevate o in condizioni di carico gravose.

Gamma di temperature previste prima
del successivo cambio olio

Preferita

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  564 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

565

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)

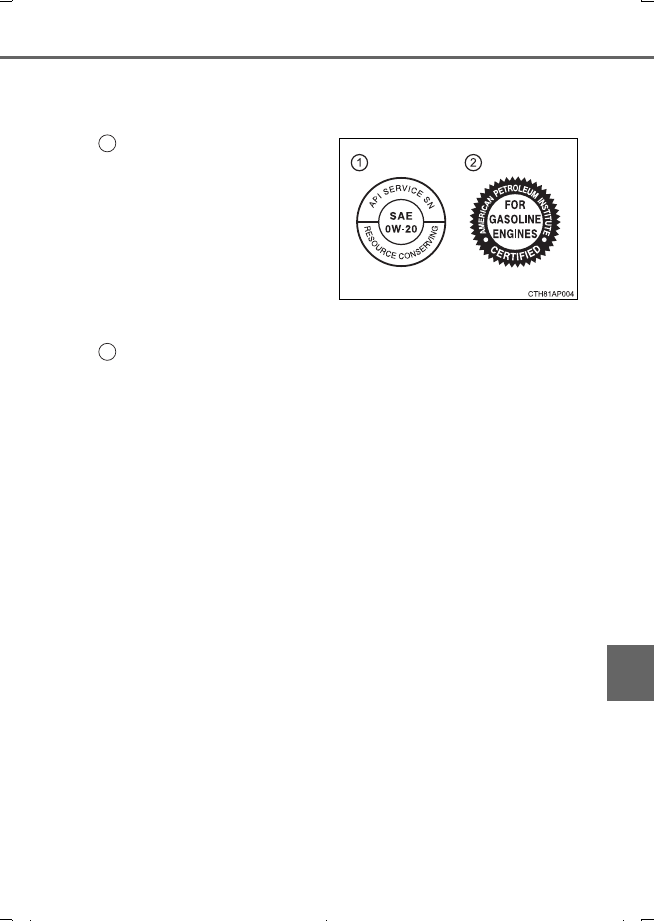

Come leggere le etichette sul contenitore dell'olio:

Su alcuni contenitori dell'olio sono riportati uno o entrambi i marchi regi-
strati API, per aiutare a selezionare l'olio da utilizzare.

Simbolo API Service

Parte superiore: “API SERVICE SN”
indica la qualità dell'olio secondo
l'American Petroleum Institute (API).
Parte centrale: “SAE 0W-20” indica
il grado di viscosità SAE.
Parte inferiore: “Resource-
Conserving” indica che l'olio pos-
siede proprietà tali da favorire il
risparmio di carburante e la prote-
zione ambientale.

Marchio di certificazione ILSAC

Il marchio di certificazione dell'International Lubricant Specification Advisory
Committee (ILSAC) è riportato sulla parte anteriore del contenitore.

1

2

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  565 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

566

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)

Sistema di raffreddamento

Capacità (indicativa)

Motore a benzina

Con impianto di ricircolo
calore di scarico
Senza impianto di ricir-
colo calore di scarico

Unità di controllo alimenta-
zione

7,0 litri

6,3 litri

2,1 litri

Tipo di liquido refrigerante

Utilizzare uno dei seguenti:

• “Toyota Super Long Life Coolant” «Refrigerante di

durata extra-lunga Toyota»

• Un refrigerante simile di alta qualità a base di gli-

cole etilenico non contenente silicati, ammine,
nitriti e borati con tecnologia acida organica ibrida
a lunga durata

Non usare soltanto acqua naturale.

Sistema di accensione

Candela

Marca

DENSO SC16HR11 o DENSO SC20HR11

Distanza

1,1 mm

NOTA

■

Candele con elettrodi in iridio

Utilizzare soltanto candele con elettrodi in iridio. Non regolare la distanza tra gli elet-
trodi delle candele.

Impianto elettrico

Batteria a 12 Volt

Tensione a circuito
aperto a 20



C:

12,6



 12,8 Volt completamente carica

12,2



12,4 Volt carica a metà

11,8



12,0 Volt scarica

(Controllo della tensione 20 minuti dopo aver spento il
sistema ibrido e tutte le luci).

Velocità di carica

Max 5 A.

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  566 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

567

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)

*

: La capacità di liquido è una quantità indicativa.

Se è necessaria la sostituzione, contattare un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.

*

1

: Distanza minima del pedale quando viene premuto con una forza di 294 N mentre il

sistema ibrido è in funzione

*

2

: Corsa della leva freno di stazionamento quando viene sollevata con una forza di

200 N

Cambio ibrido

Capacità liquido

*

3,4 litri

Tipo di liquido

“Toyota Genuine ATF WS” «ATF originale
Toyota WS»

NOTA

■

Tipo di liquido del cambio

L'uso di liquido del cambio diverso da “Toyota Genuine ATF WS” «ATF originale
Toyota WS» potrebbe causare un deterioramento della qualità della cambiata, il
blocco del cambio accompagnato da vibrazioni e alla fine danni al cambio del vei-
colo.

Freni

Distanza del pedale

*

1

Veicoli con guida a sinistra
Veicoli con guida a destra

73 mm min.
83 mm min.

Gioco del pedale

1



 6 mm

Corsa della leva del freno
di stazionamento

*

2

6



 9 scatti

Tipo di liquido

SAE J1703 o FMVSS No.116 DOT 3 o SAE J1704 o
FMVSS No.116 DOT 4

Sterzo

Gioco

Meno di 30 mm

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  567 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

568

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)



Pneumatici da 15 pollici

*

: La pressione di gonfiaggio degli pneumatici è specificata sull'etichetta con le infor-

mazioni di carico degli pneumatici. (



P. 459)

Pneumatici e cerchi

Dimensioni degli
pneumatici

195/65R15 91H

Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)

Velocità del veicolo

Ruota anteriore
kPa (kgf/cm

2

  o

bar, psi)

Ruota poste-
riore
kPa (kgf/cm

2

  o

bar, psi)

Oltre 160 km/h

Tipo A

*

:

260 (2,6, 38)
Tipo B

*

:

270 (2,7, 39)

Tipo A

*

:

260 (2,6, 38)
Tipo B

*

:

270 (2,7, 39)

160 km/h o meno

Tipo A

*

:

230 (2,3, 33)
Tipo B

*

:

240 (2,4, 35)

Tipo A

*

:

230 (2,3, 33)
Tipo B

*

:

240 (2,4, 35)

Dimensioni della ruota

15



 6 J

Coppia dadi ruote

103 Nm (10,5 kgm)

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  568 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

569

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)



Pneumatici da 16 pollici

*

1

: Per ottimizzare il risparmio di carburante, si raccomanda la pressione pneumatici

ECO. La pressione pneumatici influisce sul comfort di viaggio, sulla rumorosità e
sulle caratteristiche di sterzata.

*

2

: Veicoli con etichetta pressione pneumatic ECO (



P. 459)

Dimensioni degli
pneumatici

205/55R16 91V

Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)

Velocità del veicolo

Ruota anteriore
kPa (kgf/cm

2

  o

bar, psi)

Ruota poste-
riore
kPa (kgf/cm

2

  o

bar, psi)

Oltre 160 km/h

260 (2,6, 38)

260 (2,6, 38)

Pressione normale:
160 km/h o meno

230 (2,3, 33)

230 (2,3, 33)

Pressione ECO

*

1

:

160 km/h o meno

250 (2,5, 36)

*

2

250 (2,5, 36)

*

2

Dimensioni della ruota

16



 6 1/2 J

Coppia dadi ruote

103 Nm (10,5 kgm)

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  569 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

570

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)



Pneumatici da 17 pollici



Ruotino di scorta

■

Durante il traino di un rimorchio

Aggiungere 20,0 kPa (0,2 kgf/cm

2

 o bar, 3 psi) alla pressione di gonfiaggio degli pneu-

matici raccomandata e guidare a velocità inferiori a 100 km/h.

Dimensioni degli
pneumatici

225/45R17 91W

Pressione di gonfiag-
gio degli pneumatici
(pressione di gonfiag-
gio raccomandata a
pneumatico freddo)

Velocità del veicolo

Ruota anteriore
kPa (kgf/cm

2

  o

bar, psi)

Ruota poste-
riore
kPa (kgf/cm

2

  o

bar, psi)

Oltre 160 km/h

260 (2,6, 38)

260 (2,6, 38)

160 km/h o meno

230 (2,3, 33)

230 (2,3, 33)

Dimensioni della ruota

17



 7 J

Coppia dadi ruote

103 Nm (10,5 kgm)

Dimensioni degli pneuma-
tici

T125/70D17 98M

Pressione di gonfiaggio
degli pneumatici (pres-
sione di gonfiaggio racco-
mandata a pneumatico
freddo)

420 kPa (4,2 kgf/cm

2

 o bar, 60 psi)

Dimensioni della ruota

17



 4 T

Coppia dadi ruote

103 Nm (10,5 kgm)

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  570 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

571

9

9-1. Caratteristiche

Specifich

e del
veico

lo

UK_AURIS_HV_HB_EL (OM12L11L)

Lampadine

Lampadine

W

Tipo

Esterno

Fari alogeni

*

55

A

Fendinebbia

*

19

B

Indicatori di direzione anteriori

21

C

Indicatori di direzione laterali

5

C

Indicatori di direzione posteriori

21

D

Luci di stop

21

E

Luce di retromarcia

16

F

Luci della targa

5

F

Interno

Luci di cortesia

*

5

G

Luci parte anteriore dell'abitacolo/luci di lettura

8

F

Luce parte posteriore dell'abitacolo

*

8

G

Luci di lettura posteriori

*

8

F

Luce vano bagagli

5

G

A: Lampadine alogene HIR2

C: Lampadine con base a cuneo

(ambra)

E: Lampadine a terminazione singola

(trasparenti)

G: Lampadine ad attacco doppio

*

: Se presente

B: Lampadine alogene H16

D: Lampadine a terminazione singola

(ambra)

F: Lampadine con base a cuneo (traspa-

renti)

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  571 ページ  ２０１６年６月２８日　火曜日　午後６時４７分

572

9-1. Caratteristiche

UK_AURIS_HV_HB_EL (OM12L11L)

■

Utilizzo di benzina miscelata con etanolo in un motore a benzina

Toyota consente l'utilizzo di benzina miscelata con etanolo nei casi in cui il contenuto
di etanolo non superi il 10%. Verificare che la benzina miscelata con etanolo da utiliz-
zare abbia un adeguato numero di ottani (RON).

■

Se il motore detona

●

Consultare un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.

●

Occasionalmente si potrebbero notare detonazioni leggere e brevi in fase di accele-
razione o durante la marcia in salita. Si tratta di rumori normali e che non devono
destare preoccupazioni.

Informazioni sul carburante

Area UE:
È necessario utilizzare esclusivamente benzina senza piombo con-
forme alla norma europea EN228.
Scegliere una benzina senza piombo con numero di ottani RON 95 o
superiore per ottenere prestazioni del motore ottimali.

Eccetto area UE:
È necessario utilizzare solo benzina senza piombo.
Scegliere una benzina senza piombo con numero di ottani RON 95 o
superiore per ottenere prestazioni del motore ottimali.

UK AURIS_HV_HB_OM_Italian_OM12L11L.book  572 ページ  ２０１６年６月２８日　火曜日　午後６時４７分
