496

8-2. Toimenpiteet häiriön sattuessa

OM12L07FI

Käynnistä hybridijärjestelmä ja tarkasta monitoiminäyttö.
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa
auto.

VAROITUS

n

Kun teet tarkistuksia konepellin alla

Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot kuten palovammat.

l

Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.

l

Sen jälkeen, kun hybridijärjestelmä on sammutettu, tarkasta, että merkki-
valo käynnistyspainikkeessa ja READY-merkkivalo ovat sammuneet.
Kun hybridijärjestelmä on käynnissä, bensiinimoottori voi automaattisesti
käynnistyä tai jäähdytystuuletin voi yllättäen käynnistyä, vaikka bensiini-
moottori sammuisi. Älä kosketa tai lähesty hihnojen pyöriviä osia tai tuuletinta.
Seurauksena voi olla sormien tai vaatteiden (erityisesti solmion, huivin tai
kaulahuivin) kiinni juuttuminen, joka johtaa vakaviin henkilövahinkoihin.

l

Älä löysää jäähdytysnestesäiliön korkkeja hybridijärjestelmän ja jäähdyttimen
ollessa kuumia.
Kuumaan höyryä tai jäähdytysnestettä saattaa suihkuta ulos.

6

OM12L07FI.book  Page 496  Friday, January 27, 2017  2:53 PM

497

8-2. Toimenpiteet häiriön sattuessa

OM12L07FI

8

Häir

iön sattuessa

HUOMAA

n

Moottorin/tehonsäätöyksikön jäähdytysneste

Lisää jäähdytysnestettä hitaasti sen jälkeen kun hybridijärjestelmä on riittävästi
jäähtynyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheuttaa
vahinkoa hybridijärjestelmälle.

n

Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot

Huomioi seuraavat varotoimenpiteet:

l

Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (kuten
hiekka tai pöly jne.).

l

Älä käytä jäähdytysnesteen lisäaineita.

OM12L07FI.book  Page 497  Friday, January 27, 2017  2:53 PM

498

8-2. Toimenpiteet häiriön sattuessa

OM12L07FI

Kytke seisontajarru. Valitse P-vaihdeasento ja sammuta hybridijär-
jestelmä.
Poista muta, lumi tai hiekka kiinnijuuttuneen etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Sitten varovaisuutta noudattaen paina kaasupoljinta.

n

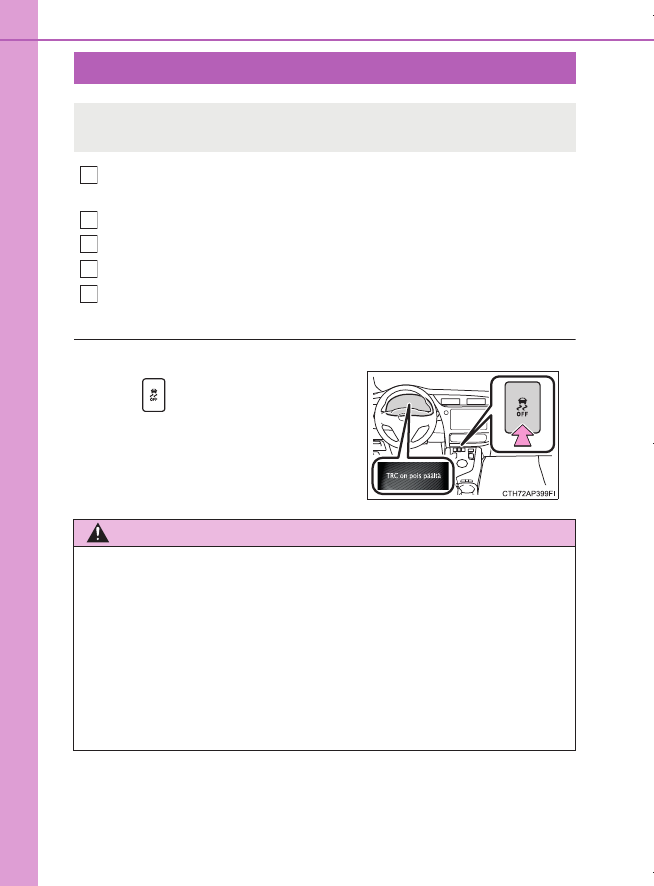

Jos auton irrottaminen on hankalaa

Jos autosi juuttuu kiinni

Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:

Paina

 kytkeäksesi TRC:n pois

päältä.

VAROITUS

n

Jos yrität irrottaa kiinni juuttunutta autoa

Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, varmista,
että auton ympärillä ei ole ihmisiä autoja tai muita esteitä. Auto saattaa
myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautuessaan.
Noudata erityistä varovaisuutta.

n

Kun siirrät vaihteenvalitsinta

Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla odottamaton kiihdytys, josta voi seurata
onnettomuus ja vakava loukkaantuminen tai kuolema.

1

2
3
4
5

OM12L07FI.book  Page 498  Friday, January 27, 2017  2:53 PM

499

8-2. Toimenpiteet häiriön sattuessa

OM12L07FI

8

Häir

iön sattuessa

HUOMAA

n

Välttääksesi vaihteiston ja muiden osien vaurioitumisen

l

Vältä etupyörien luistattamista ja kaasupolkimen painamista tarpeetto-
masti.

l

Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää ehkä irrottaa
hinaamalla.

OM12L07FI.book  Page 499  Friday, January 27, 2017  2:53 PM

501

9

Tekniset tiedot

OM12L07FI

9-1. Tekniset tiedot

Huoltotiedot (polttoaine,

öljyn määrä jne.) ..............452

Polttoainetietoa ..................514

9-2. Muutettavat asetukset

Muutettavat asetukset........516

9-3. Alustaminen

Alustettavat kohteet ...........523

OM12L07FI.book  Page 501  Friday, January 27, 2017  2:53 PM

502

OM12L07FI

9-1. Tekniset tiedot

*

1

: Kuormaamaton auto

*

2

: 195/65R15-renkailla varustetut autot

*

3

: 205/55R16-renkailla varustetut autot

*

4

: 225/45R17-renkailla varustetut autot

*

5

: Kokonaismassa on määritelty valmistajan kilvessä. (

→

S. 162)

*

6

: Vetovarustuksella varustetut autot (

→

S. 159)

Huoltotiedot (polttoaine, öljyn määrä jne.)

Mitat ja massat

Pituus

4 330 mm

Leveys

1 760 mm

Korkeus

*

1

1 475 mm

Akseliväli

2 600 mm

Raideleveys

Edessä

1 535 mm

*

2

1 525 mm

*

3

1 515 mm

*

4

Takana

1 525 mm

*

2

1 515 mm

*

3

1 505 mm

*

4

Kokonaismassa

*

5

1 840 kg
1 815 kg

Suurin sallittu
akselimassa

Edessä

1 020 kg

Takana

1 010 kg

Suurin sallittu vetoaisan kuormitus

*

6

55 kg

Suurin sallittu perävaunumassa

*

6

385 kg

OM12L07FI.book  Page 502  Friday, January 27, 2017  2:53 PM

503

9-1. Tekniset tiedot

OM12L07FI

9

Te
kniset ti

edot

n

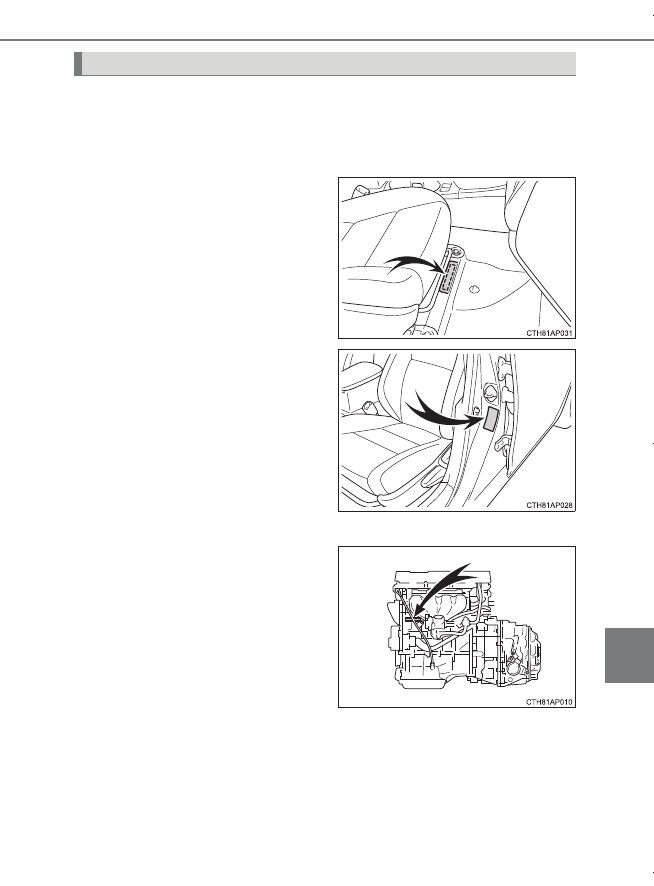

Auton valmistenumero

Valmistenumero (VIN-numero) on autosi virallinen tunnistetieto. Se
on Toyota-autosi ensisijainen tunnistenumero. Sitä tarvitaan rekis-
teröitäessä auton omistajaa.
Numero on stanssattu oikean
etuistuimen alle.

Numero löytyy myös valmista-
jan kilvestä.

n

Moottorin numero

Moottorin numero on stanssattu
sylinterilohkoon, kuvan osoitta-
maan paikkaan.

Auton tunnistetiedot

OM12L07FI.book  Page 503  Friday, January 27, 2017  2:53 PM

504

9-1. Tekniset tiedot

OM12L07FI

Moottori

Malli

2ZR-FXE

Tyyppi

4-sylinterinen, 4-tahtinen, bensiinikäyttöinen
rivimoottori

Sylinterin halkaisija
ja iskunpituus

80,5

×

 88,3 mm

Iskutilavuus

1 798 cm

3

Venttiilivälykset
(kylmä moottori)

Automaattinen säätö

Polttoaine

Polttoaineen laatu

EU-alue:
Vain lyijytön bensiini, joka täyttää
eurooppalaisen standardin EN228
EU:n ulkopuolinen alue:
Ainoastaan lyijytön bensiini

Oktaaniarvo

95 tai korkeampi

Polttoainesäiliön
tilavuus (Ohjeellinen)

45 L

Sähkömoottori (ajomoottori)

Tyyppi

Kestomagneettimoottori

Suurin teho

60 kW

Suurin vääntömomentti

207 N•m

Hybridiakku (ajoakku)

Tyyppi

Nikkelimetallihydridiakku

Jännite

7,2 V/moduuli

Tilavuus

6,5 Ah (3HR)

Määrä

28 moduulia

Kokonaisjännite

201,6 V

OM12L07FI.book  Page 504  Friday, January 27, 2017  2:53 PM

505

9-1. Tekniset tiedot

OM12L07FI

9

Te
kniset ti

edot

*

: Öljytilavuus on ohjearvo, jota käytetään öljyä vaihdettaessa. Lämmitä

moottori ja sammuta hybridijärjestelmä, odota vähintään 5 minuuttia ja tar-
kasta öljyn taso mittatikulta.

n

Öljyn valinta

Autosi moottorissa on Toyota Genuine Motor Oil -moottoriöljy.
Toyota suosittelee Toyota Genuine Motor Oil -öljyn käyttämistä.
Muita vastaavan laatuisia öljyjä voidaan myös käyttää.
Öljyn laatu:
0W-20, 5W-30 ja 10W-30:
API-luokka SL "Energy-Conserving"-, SM "Energy-Conserving"-,
SN "Resource-Conserving"- tai ILSAC-moniasteöljy
15W-40:
API SL-, SM- tai SN-luokan moniasteöljy

Voitelujärjestelmä

Öljytilavuus
(Tyhjennys ja täyttö

⎯



ohjeellinen

*

)

Suodattimen kanssa

4,2 L

Ilman suodatinta

3,9 L

OM12L07FI.book  Page 505  Friday, January 27, 2017  2:53 PM

506

9-1. Tekniset tiedot

OM12L07FI

Suositeltava viskositeetti (SAE):
Autossasi käytetty SAE 0W-20
-öljy on hyvien kylmäkäynnis-
tysominaisuuksiensa ja poltto-
ainetaloudellisuutensa vuoksi
paras valinta.
Jos SAE 0W-20-öljyä ei ole
saatavilla, voit myös käyttää
SAE 5W-30-öljyä. Se tulee kui-
tenkin vaihtaa SAE 0W-20-
öljyksi seuraavan öljynvaihdon
yhteydessä.
Jos käytät SAE 10W-30- tai kor-
keamman viskositeetin omaa-
vaa moottoriöljyä erittäin
alhaisissa lämpötiloissa, saattaa
moottorin käynnistys olla vai-
keaa. Näissä olosuhteissa tulisi
valita SAE 0W-20- tai 5W-30-öljy.
Öljyn viskositeetti (0W-20 on tässä selitetty esimerkkinä):

• Öljyn viskositeettiluokituksessa 0W-20 0W tarkoittaa, että öljyllä

on hyvät kylmäkäynnistysominaisuudet. Mitä pienempi luku on
ennen W:tä, sitä paremmat ovat öljyn kylmäkäynnistysominai-
suudet.

• Luku 20 luokassa 0W-20 ilmaisee viskositeetin, kun öljy on kor-

keassa lämpötilassa. Viskositeetiltaan suurempi öljy (jonka arvo
on suurempi) saattaa soveltua moottoriin paremmin, jos autolla
ajetaan suurilla nopeuksilla tai erittäin raskaan kuormituksen
olosuhteissa.

Ennakoitu lämpötila-alue ennen
seuraavaa öljynvaihtoa

Suositus

OM12L07FI.book  Page 506  Friday, January 27, 2017  2:53 PM

507

9-1. Tekniset tiedot

OM12L07FI

9

Te
kniset ti

edot

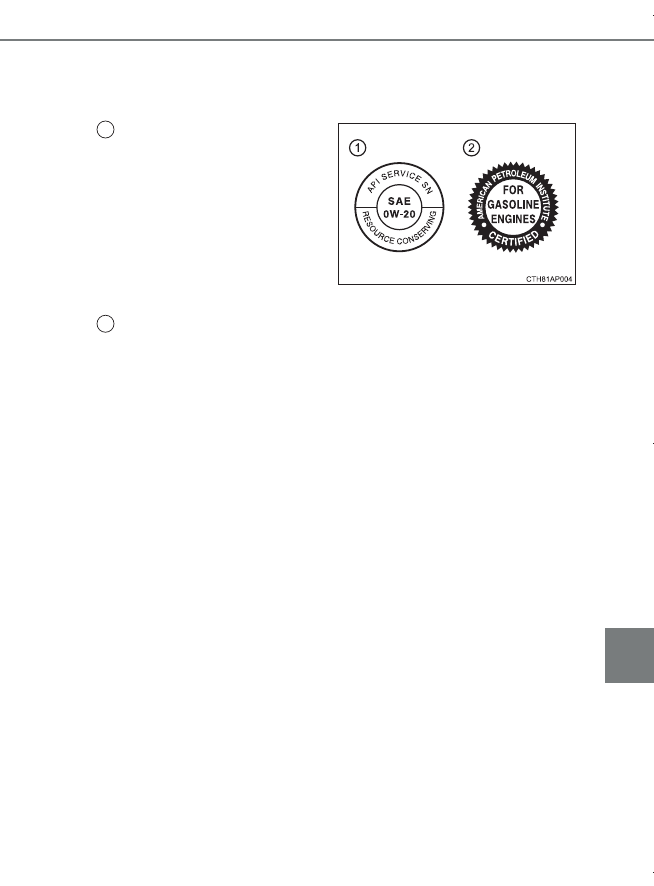

Öljyastioiden tarrojen tulkitseminen:
Jompikumpi tai molemmat API-rekisteröidyt merkit on lisätty öljyas-
tioihin auttamaan oikean öljylaadun valitsemisessa.

API Service -tunnus

Yläosa: "API SERVICE SN" tar-
koittaa öljyn laatua American
Petroleum Institute (API) -luoki-
tuksella.
Keskiosa: "SAE 0W-20" tarkoit-
taa SAE-viskositeettiarvoa.
Alaosa: "Resource-Conserving"
merkin alaosassa kertoo, että
öljyllä on polttoainetta säästäviä ja
ympäristönsuojeluominaisuuksia.

ILSAC-merkintä

The International Lubricant Specification Advisory Committee (ILSAC)
Certification -merkintä löytyy astian etupuolelta.

1

2

OM12L07FI.book  Page 507  Friday, January 27, 2017  2:53 PM

508

9-1. Tekniset tiedot

OM12L07FI

Jäähdytysjärjestelmä

Tilavuus (ohjeellinen)

Bensiinimoottori

Pakokaasujen lämmön
kierrätysjärjestelmällä
Ilman pakokaasujen läm-
mön kierrätysjärjestelmää

Tehonsäätöyksikkö

7,0 L

6,3 L

2,1 L

Jäähdytysnesteen tyyppi

Käytä jompaa kumpaa seuraavista:

• Toyota Super Long Life Coolant
• Vastaava korkealaatuinen etyleenigly-

kolipohjainen jäähdytysneste, joka ei
sisällä silikaattia, amiinia, nitriittiä tai
boraattia ja jonka pitkäikäisyys perus-
tuu orgaaniseen happoteknologiaan

Älä käytä pelkkää vettä.

Sytytysjärjestelmä

Sytytystulppa

Merkki

DENSO SC16HR11 tai DENSO SC20HR11

Kärkiväli

1,1 mm

HUOMAA

n

Iridiumkärkisytytystulpat

Käytä vain iridiumkärkisytytystulppia. Älä säädä sytytystulppien kärkiväliä.

Sähköjärjestelmä

12-voltin akku

Jännite 20

°

C

lämpötilassa:

12,6 - 12,8 V Täysi varaus
12,2 - 12,4 V Puoli varaus
11,8 - 12,0 V Purkautunut
(Jännite mitataan 20 minuutin kuluttua hybridijär-
jestelmän ja kaikkien valojen sammuttamisen
jälkeen.)

Latausvirrat

korkeintaan 5 A

OM12L07FI.book  Page 508  Friday, January 27, 2017  2:53 PM

509

9-1. Tekniset tiedot

OM12L07FI

9

Te
kniset ti

edot

*

: Ilmoitettu öljytilavuus on vain viitteellinen.

Jos vaihto on tarpeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai
-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaa-
moon.

*

1

: Polkimen pienin etäisyys lattiasta painettuna 294 N voimalla hybridijärjes-

telmän käydessä

*

2

: Seisontajarruvivun liikevara vedettynä 200 N voimalla

Hybridivaihteisto

Öljytilavuus

*

3,4 L

Öljyn laatu

Toyota Genuine ATF WS

HUOMAA

n

Vaihteistoöljyn tyyppi

Muun kuin alkuperäisen Toyota Genuine ATF WS -vaihteistoöljyn käyttö voi
huonontaa vaihteen kytkeytymistä, aiheuttaa vaihteiston lukkiutumisen ja
värinää ja viime kädessä vahingoittaa vaihteistoa.

Jarrut

Polkimen etäisyys
lattiasta

*

1

73 mm Min.

Polkimen vapaaliike

1 - 6 mm

Seisontajarruvivun
liikevara

*

2

6 - 9 naksahdusta

Nesteen laatu

SAE J1703 tai FMVSS No.116 DOT 3 tai
SAE J1704 tai FMVSS No.116 DOT 4

Ohjaus

Vapaaliike

Alle 30 mm

OM12L07FI.book  Page 509  Friday, January 27, 2017  2:53 PM

510

9-1. Tekniset tiedot

OM12L07FI



15-tuumaiset renkaat

*

: Rengaspaine on ilmoitettu kuormitustietotarrassa. (

→

S. 405)

Renkaat ja vanteet

Rengaskoko

195/65R15 91H

Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)

Auton nopeus

Eturenkaat
kPa (bar)

Takarenkaat
kPa (bar)

Yli 160 km/h

Tyyppi A

*

:

260 (2,6)
Tyyppi B

*

:

270 (2,7)

Tyyppi A

*

:

260 (2,6)
Tyyppi B

*

:

270 (2,7)

160 km/h tai alle

Tyyppi A

*

:

230 (2,3)
Tyyppi B

*

:

240 (2,4)

Tyyppi A

*

:

230 (2,3)
Tyyppi B

*

:

240 (2,4)

Vanteen koko

15

×

 6 J

Pyöränmuttereiden
kiristysmomentti

103 N•m

OM12L07FI.book  Page 510  Friday, January 27, 2017  2:53 PM

511

9-1. Tekniset tiedot

OM12L07FI

9

Te
kniset ti

edot



16-tuumaiset renkaat

*

1

: Polttoaineen kulutuksen optimoimiseksi suositellaan käytettäväksi ECO-

rengaspainetta. Rengaspaine vaikuttaa matkustusmukavuuteen, ajome-
luun ja ohjauksen ominaisuuksiin.

*

2

: ECO-rengaspainetarralla varustetut autot (

→

S. 405)

Rengaskoko

205/55R16 91V-renkaat

Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)

Auton nopeus

Eturenkaat
kPa (bar)

Takarenkaat
kPa (bar)

Yli 160 km/h

260 (2,6)

260 (2,6)

Normaali paine:
160 km/h tai alle

230 (2,3)

230 (2,3)

ECO-rengas-
paine

*

1

:

160 km/h tai sen
alle

250 (2,5)

*

2

250 (2,5)

*

2

Vanteen koko

16

×

 6 1/2 J

Pyöränmuttereiden
kiristysmomentti

103 N•m

OM12L07FI.book  Page 511  Friday, January 27, 2017  2:53 PM

512

9-1. Tekniset tiedot

OM12L07FI



17-tuumaiset renkaat



Kompakti varapyörä

n

Vedettäessä perävaunua

Lisää 20,0 kPa (0,2 bar) suositeltuun rengaspaineeseen ja aja alle 100 km/h.
Suomessa suurin sallittu nopeus vedettäessä perävaunua on 80 km/h.

Rengaskoko

225/45R17 91W

Rengaspaine
(Suosituspaine
jäähtyneelle
renkaalle)

Auton nopeus

Eturenkaat
kPa (bar)

Takarenkaat
kPa (bar)

Yli 160 km/h

260 (2,6)

260 (2,6)

160 km/h tai alle

230 (2,3)

230 (2,3)

Vanteen koko

17

×

 7 J

Pyöränmuttereiden
kiristysmomentti

103 N•m

Rengaskoko

T125/70D17 98M

Rengaspaine
(Suosituspaine
jäähtyneelle renkaalle)

420 kPa (4,2 bar)

Vanteen koko

17

×

 4 T

Pyöränmuttereiden
kiristysmomentti

103 N•m

OM12L07FI.book  Page 512  Friday, January 27, 2017  2:53 PM
