Toyota Auris (2018 year). Instruction in Dutch - part 36

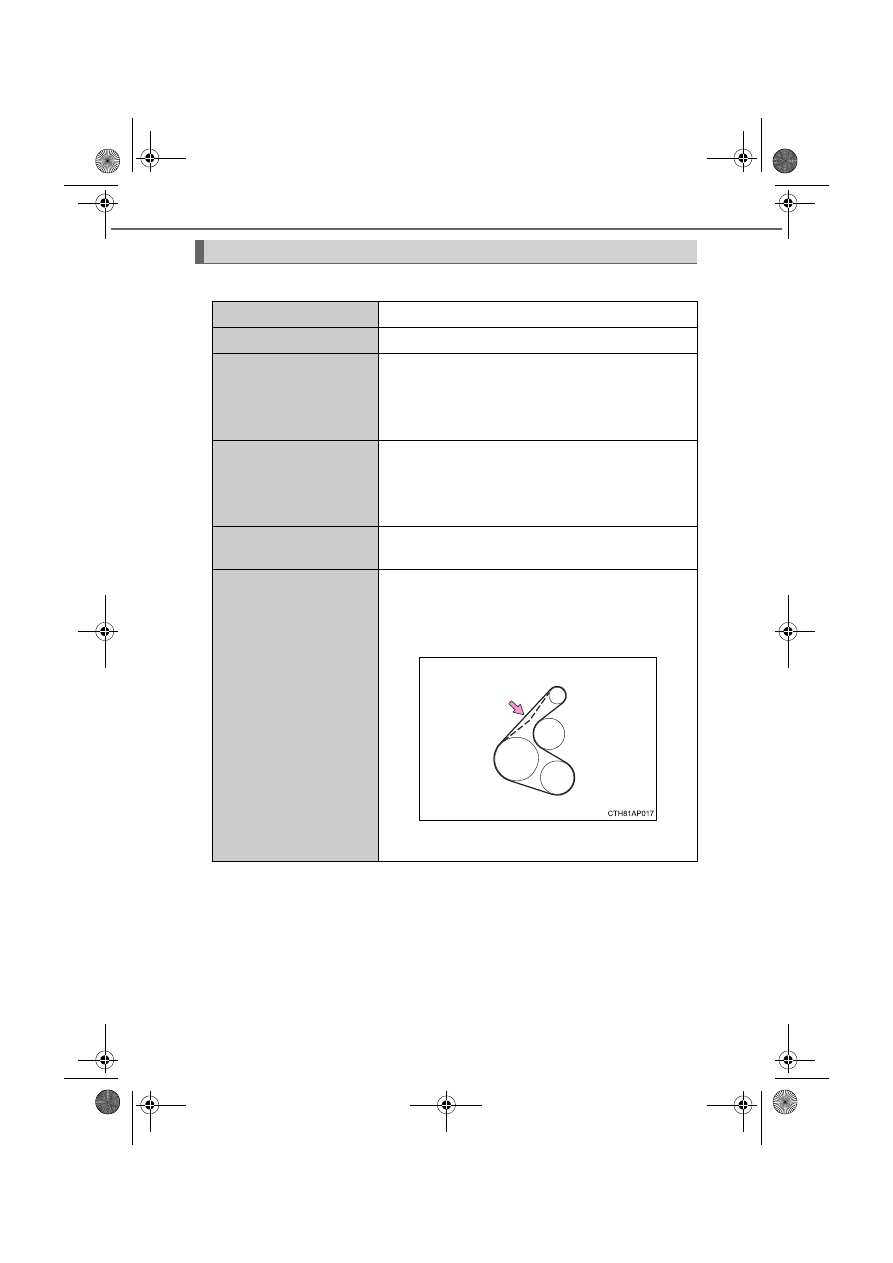

642

9-1. Specificaties

UK AURIS_HB_EE



1NR-FE en 1ZR-FAE motor

Motor

Uitvoering

1NR-FE, 1ZR-FAE

Type

4-cilinder lijnmotor, 4-takt benzinemotor

Boring x slag



1NR-FE motor

72,5



 80,5 mm (2,85



 3,17 in.)



1ZR-FAE motor

80,5



 78,5 mm (3,17



 3,09 in.)

Cilinderinhoud



1NR-FE motor

1.329 cm

3

(81,1 cu. in.)



1ZR-FAE motor

1.598 cm

3

 (97,5 cu. in.)

Klepspeling
(koude motor)

Automatische afstelling

Dynamoriemspanning



1NR-FE motor

Automatische afstelling



1ZR-FAE motor

7,6



10,0 mm (0,30



0,39 in.)

*

*

: Doorbuiging aandrijfriem (gebruikt) bij indrukken met

98 N (10 kg, 22 lbf)

Dynamo

Waterpomp

Airco-
compressor

Krukas

AURIS_OM_Europe_OM12F88E.book  Page 642  Monday, April 9, 2018  2:24 PM

643

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s



8NR-FTS motor



1ND-TV en 1WW motor

Uitvoering

8NR-FTS

Type

4-cilinder lijnmotor, 4-takt, benzine (met turbo)

Boring x slag

71,5



 74,5 mm (2,82



 2,93 in.)

Cilinderinhoud

1.197 cm

3

 (73,0 cu. in.)

Klepspeling
(koude motor)

Automatische afstelling

Dynamoriemspanning

Automatische afstelling

Uitvoering

1ND-TV, 1WW

Type

4 cilinder lijnmotor, 4-takt dieselmotor (met turbo)

Boring x slag



1ND-TV motor

73,0



 81,5 mm (2,87



 3,21 in.)



1WW motor

78,0



 83,6 mm (3,07



 3,29 in.)

Cilinderinhoud



1ND-TV motor

1.364 cm

3

(83,2 cu. in.)



1WW motor

1.598 cm

3

 (97,52 cu. in.)

Klepspeling
(koude motor)



1ND-TV motor

Inlaat: 0,11



0,17 mm (0,004



0,007 in.)

Uitlaat: 0,14



0,20 mm (0,006



0,008 in.)



1WW motor

Automatische afstelling

Dynamoriemspanning

Automatische afstelling

OPMERKING

■

Soort aandrijfriem (1ND-TV motor)

Een aandrijfriem met een hoge sterkte is gebruikt als aandrijfriem aan dyna-
mozijde. Vervang de aandrijfriem door een originele Toyota aandrijfriem met
een hoge sterkte of gelijkwaardig. Als er geen riem met een hoge sterkte
wordt  gebruikt,  zal  de  riem  eerder  slijten.  De  aandrijfriem  met  een  hoge
sterkte bevat een aramidekern die sterker is dan gewone riemen met een
PET- of PEN-kern.

AURIS_OM_Europe_OM12F88E.book  Page 643  Monday, April 9, 2018  2:24 PM

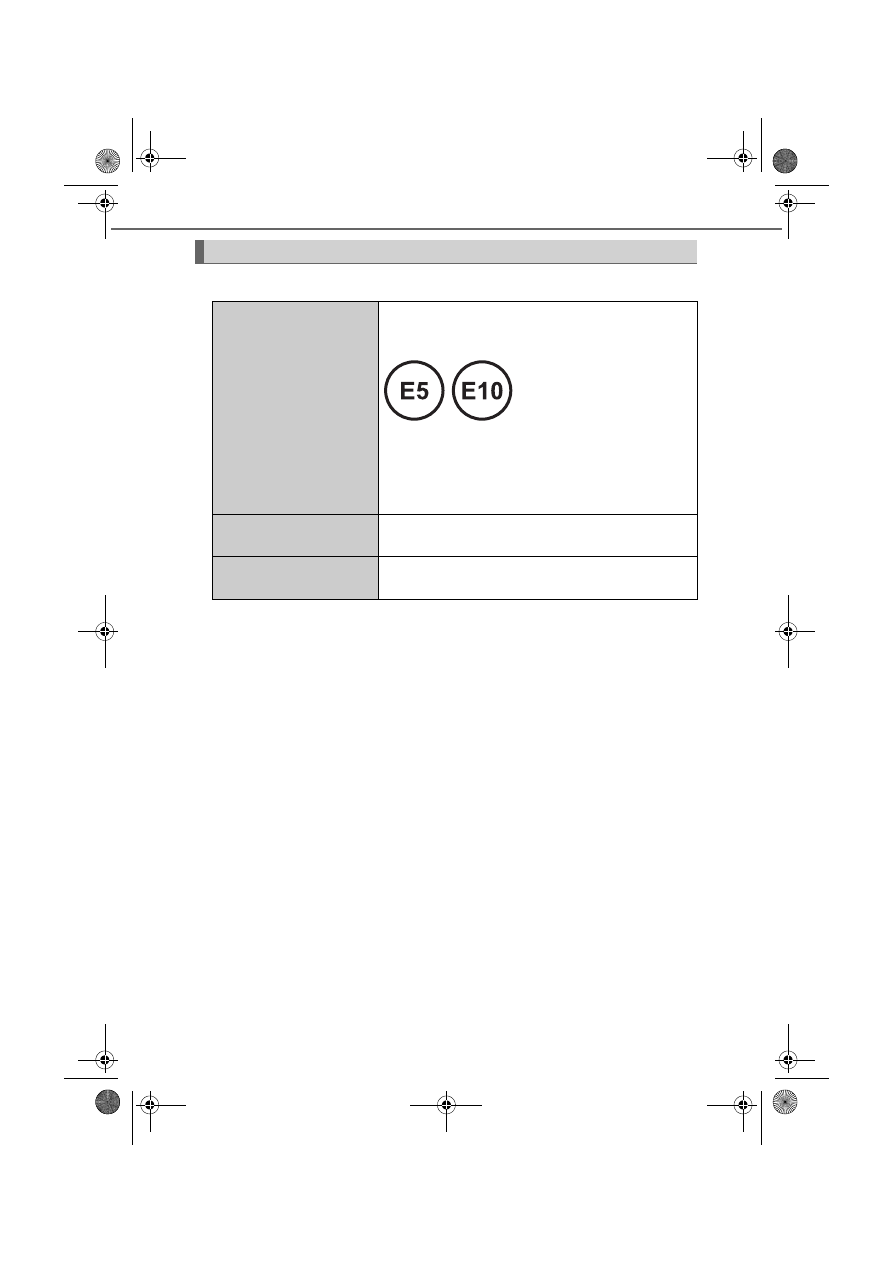

644

9-1. Specificaties

UK AURIS_HB_EE



Benzinemotor

Brandstof

Brandstofsoort

Als u dit soort labels aantreft bij het tankstation,
gebruik  dan  alleen  brandstof  met  een  van  de
onderstaande labels.



EU:
Uitsluitend  loodvrije  benzine  conform  de  Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine

Research-octaangetal
(RON)

95 of hoger

Inhoud brandstoftank
(Referentie)

50 l (13,2 gal., 11,0 Imp. gal.)

AURIS_OM_Europe_OM12F88E.book  Page 644  Monday, April 9, 2018  2:24 PM

645

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s



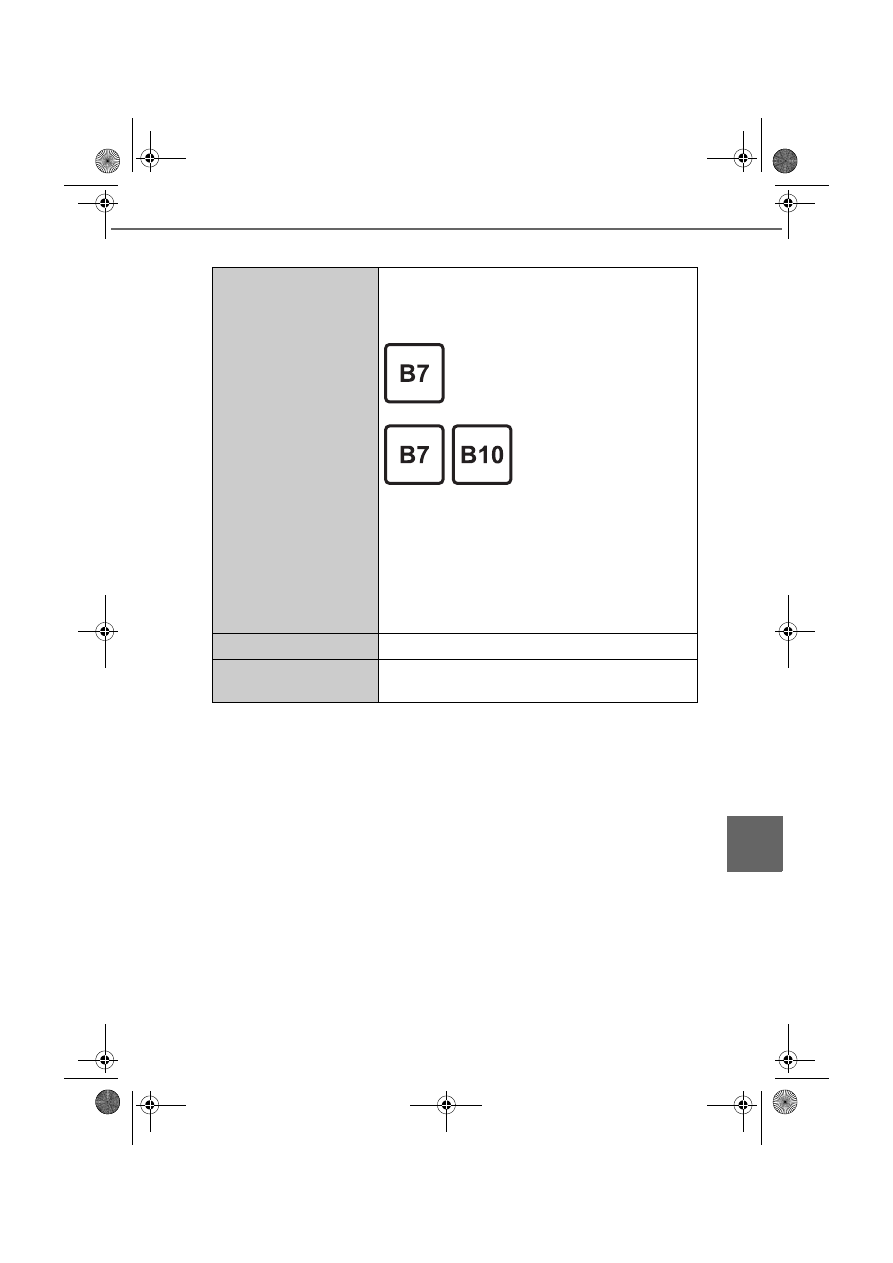

Dieselmotor

Brandstofsoort

Als u dit soort labels aantreft bij het tankstation,
gebruik  dan  alleen  brandstof  met  een  van  de
onderstaande labels.
1WW motor

Behalve voor 1WW motor



EU:
Dieselbrandstof  conform  de  Europese  norm
EN590 of EN16734
Behalve EU:
Dieselbrandstof  die  50  ppm  of  minder  zwavel
bevat
Dieselbrandstof met een ultralaag zwavelgehalte
van max. 10 ppm

Cetaangetal

48 of hoger

Inhoud brandstoftank
(Referentie)

50 l (13,2 gal., 11,0 Imp. gal.)

AURIS_OM_Europe_OM12F88E.book  Page 645  Monday, April 9, 2018  2:24 PM

646

9-1. Specificaties

UK AURIS_HB_EE

*

: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voor

het verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.

■

Keuze motorolie



1NR-FE en 1ZR-FAE motor

De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API  SL  “Energy-Conserving”,  SM  “Energy-Conserving”,  SN
“Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie

Smeersysteem

Inhoud carter
(verversen



 indicatie

*

)

Met filter



1NR-FE motor

3,4 l (3,6 qt., 3,0 Imp. qt.)



1ZR-FAE motor

4,2 l (4,4 qt., 3,7 Imp. qt.)



8NR-FTS motor

4,0 l (4,2 qt., 3,5 Imp. qt.)



1ND-TV motor

3,7 l (3,9 qt., 3,3 Imp.qt.)



1WW motor

5,2 l (5,5 qt., 4,6 Imp. qt.)

Zonder filter



1NR-FE motor

3,2 l (3,4 qt., 2,8 Imp. qt.)



1ZR-FAE motor

3,9 l (4,1 qt., 3,4 Imp. qt.)



8NR-FTS motor

3,7 l (3,9 qt., 3,3 Imp.qt.)



1ND-TV motor

3,3 l (3,5 qt., 2,9 Imp.qt.)



1WW motor

4,9 l (5,2 qt., 4,3 Imp. qt.)

AURIS_OM_Europe_OM12F88E.book  Page 646  Monday, April 9, 2018  2:24 PM

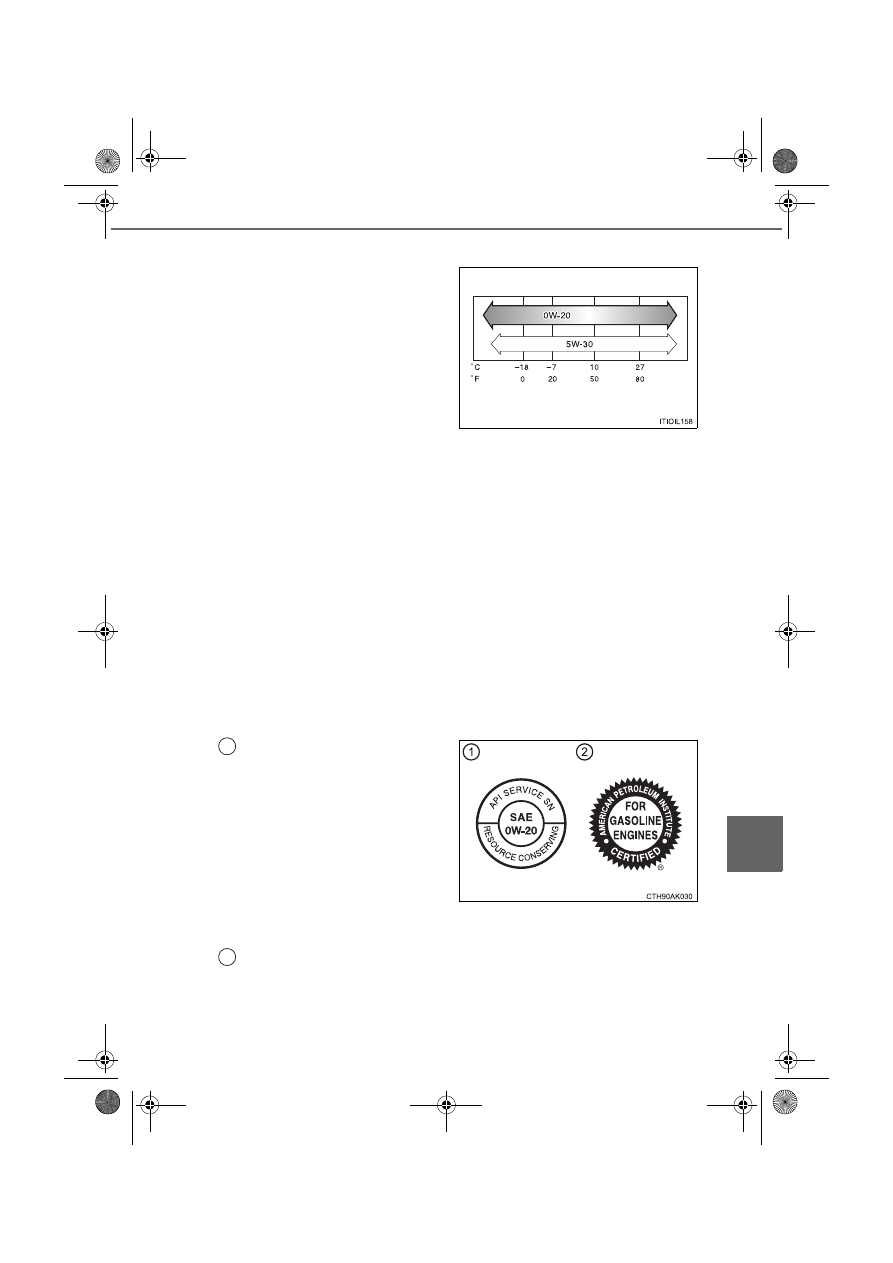

647

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s

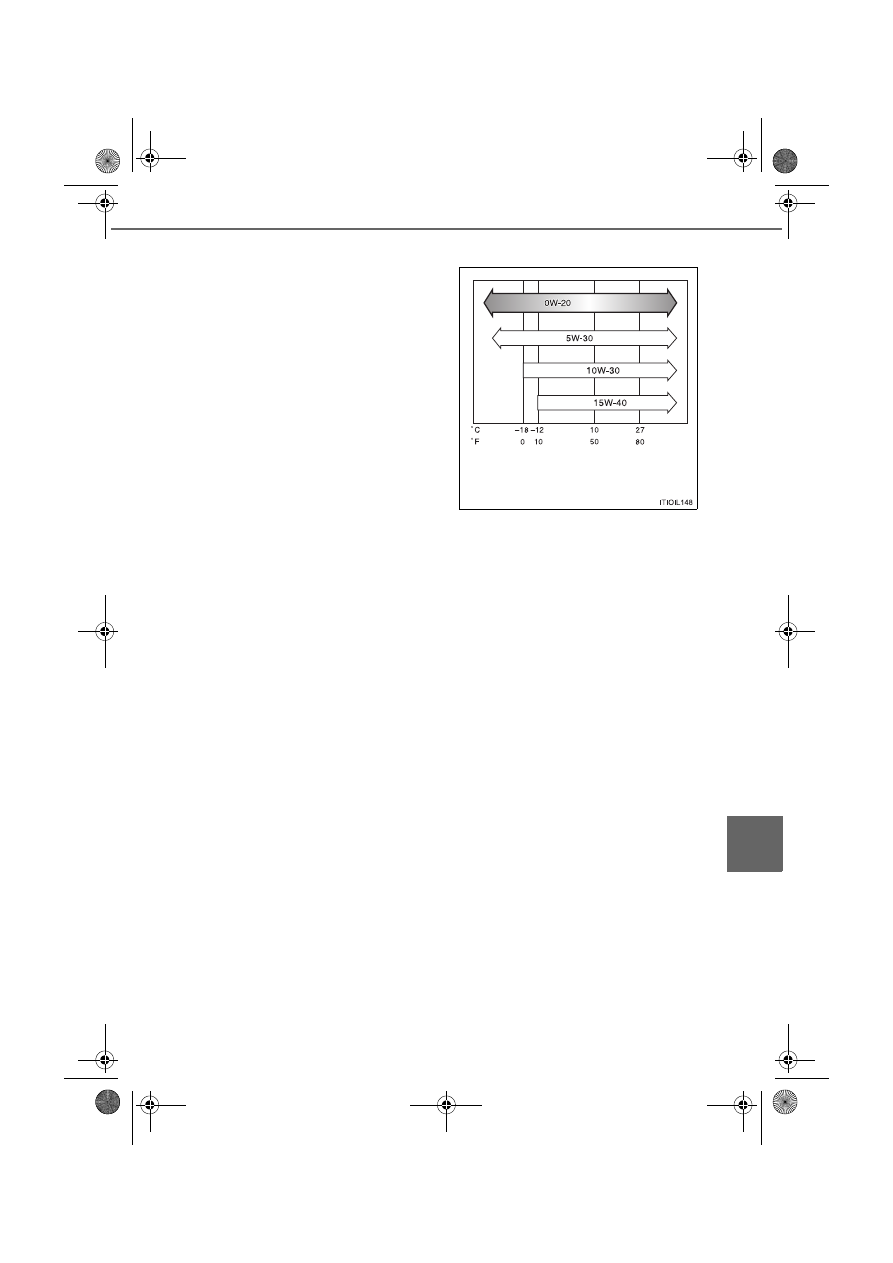

Aanbevolen viscositeit (SAE):
Uw  Toyota  is  af  fabriek  gevuld
met  motorolie  met  een  viscosi-
teit  van  SAE  0W-20.  Deze
motorolie  is  de  beste  keuze
voor uw auto vanwege een laag
brandstofverbruik  en  goede
starteigenschappen  bij  koud
weer.
U  kunt  de  viscositeit  SAE  5W-
30  gebruiken  als  SAE  0W-20
niet beschikbaar is. Deze dient
echter  bij  de  volgende  verver-
sing vervangen te worden door
SAE 0W-20.
Bij  het  gebruik  van  motorolie
met  een  viscositeit  van  SAE
10W-30  of  hoger,  kan  het  bij
extreme kou voorkomen dat de
motor  moeilijk  start.  Daarom
wordt  dan  motorolie  met  een
viscositeit  van  SAE  0W-20  of
5W-30 aanbevolen.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):

• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat

de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.

• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als

de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit  (hogere  waarde)  is  mogelijk  beter  geschikt  wanneer  met
hoge snelheden of met veel belading wordt gereden.

Te verwachten temperatuurbereik
tot de volgende verversing

Aanbevolen

AURIS_OM_Europe_OM12F88E.book  Page 647  Monday, April 9, 2018  2:24 PM

648

9-1. Specificaties

UK AURIS_HB_EE

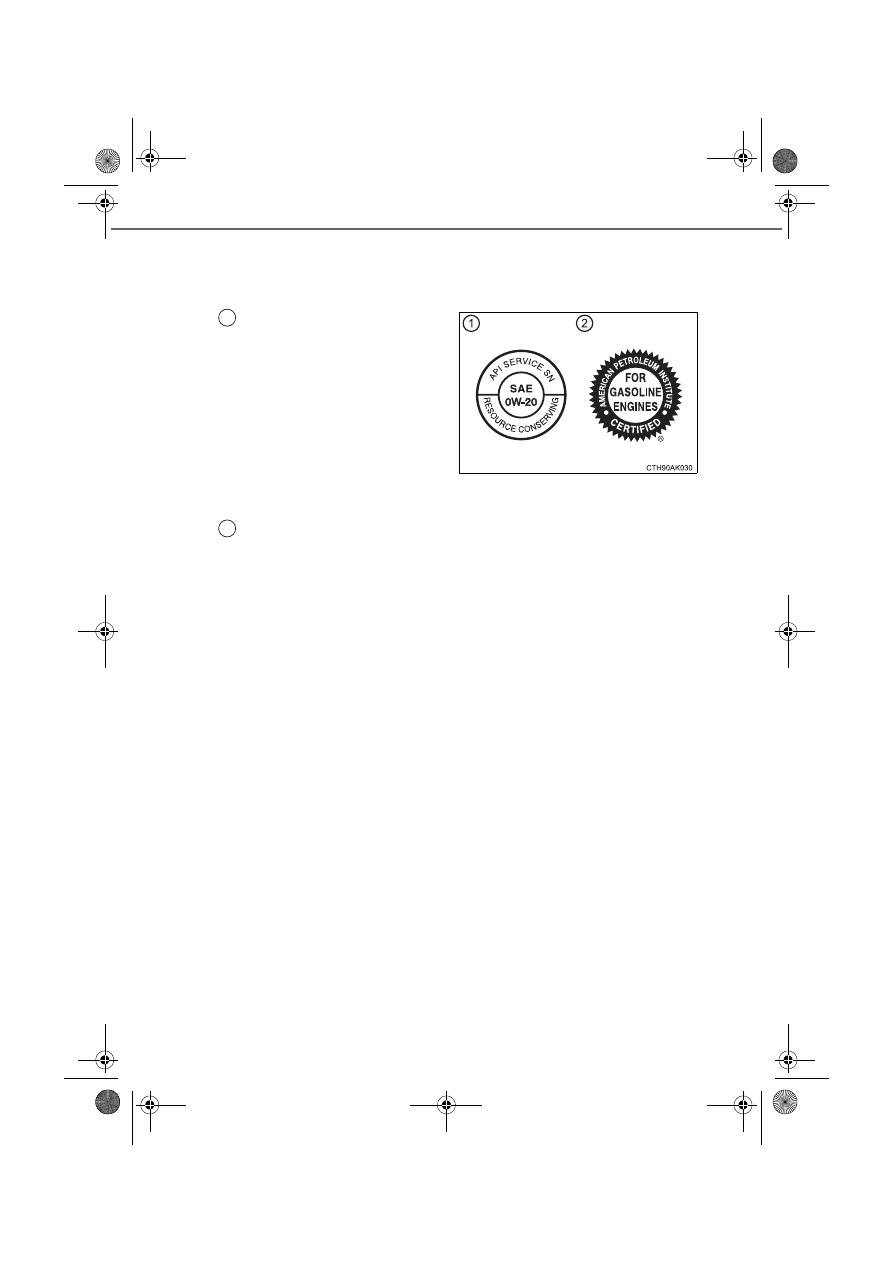

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.

API-symbool

Bovenste  deel:  API  SERVICE
SN  geeft  de  kwaliteit  van  de
motorolie  aan  en  is  vastgesteld
door  API  (American  Petroleum
Institute).
Middelste  deel:  SAE  0W-20
geeft de viscositeit aan.
Onderste  deel:  In  dit  deel  staat
“Resource-Conserving”,

wat

staat voor brandstofbesparende
en groene eigenschappen.

ILSAC-symbool

Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.



8NR-FTS motor

De  motor  is  af  fabriek  gevuld  met  originele Toyota-motorolie  SAE
0W-20  voor  gedownsizede  turbo  benzinemotoren.  Gebruik  alleen
door Toyota goedgekeurde originele Toyota-motorolie SAE 0W-20
voor  gedownsizede  turbo  benzinemotoren  of  een  gelijkwaardige
motorolie met de hieronder aangegeven kwaliteit en viscositeit.
Oliesoort:
Originele  Toyota-motorolie  SAE  0W-20  voor  gedownsizede  turbo
benzinemotoren,  API  SL  “Energy-Conserving”,  SM  “Energy-Con-
serving”, SN “Resource-Conserving” of ILSAC multigrade-motorolie
Viscositeit:
SAE 0W-20 en 5W-30

1

2

AURIS_OM_Europe_OM12F88E.book  Page 648  Monday, April 9, 2018  2:24 PM

649

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s

Aanbevolen viscositeit (SAE):
Uw  Toyota  is  af  fabriek  gevuld
met  originele  Toyota-motorolie
SAE 0W-20 voor gedownsizede
turbo benzinemotoren. Dit is de
beste  keuze  voor  een  laag
brandstofverbruik  en  goede
starteigenschappen  bij  koud
weer.

U  kunt  de  viscositeit  SAE  5W-30  gebruiken  als  SAE  0W-20  niet
beschikbaar  is.  Deze dient echter bij  de  volgende verversing  ver-
vangen te worden door SAE 0W-20.
Viscositeit (als voorbeeld wordt hier 0W-20 gebruikt):

• Het gedeelte 0W in 0W-20 geeft aan dat de olie ervoor zorgt dat

de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.

• Het gedeelte 20 in 0W-20 geeft de viscositeit van de olie weer als

de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit  (hogere  waarde)  is  mogelijk  beter  geschikt  wanneer  met
hoge snelheden of met veel belading wordt gereden.

Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie op of ten minste één van
beide bovenstaande symbolen op de verpakking is gedrukt.

API-symbool

Bovenste  deel:  API  SERVICE
SN  geeft  de  kwaliteit  van  de
motorolie  aan  en  is  vastgesteld
door  API  (American  Petroleum
Institute).
Middelste  deel:  SAE  0W-20
geeft de viscositeit aan.
Onderste  deel:  In  dit  deel  staat
“Resource-Conserving”,

wat

staat voor brandstofbesparende
en groene eigenschappen.

ILSAC-symbool

Het ILSAC-symbool (International Lubricant Standardization and Appro-
val Committee) staat op de voorzijde van de verpakking.

Te verwachten temperatuurbereik
tot de volgende verversing

Aanbevolen

1

2

AURIS_OM_Europe_OM12F88E.book  Page 649  Monday, April 9, 2018  2:24 PM

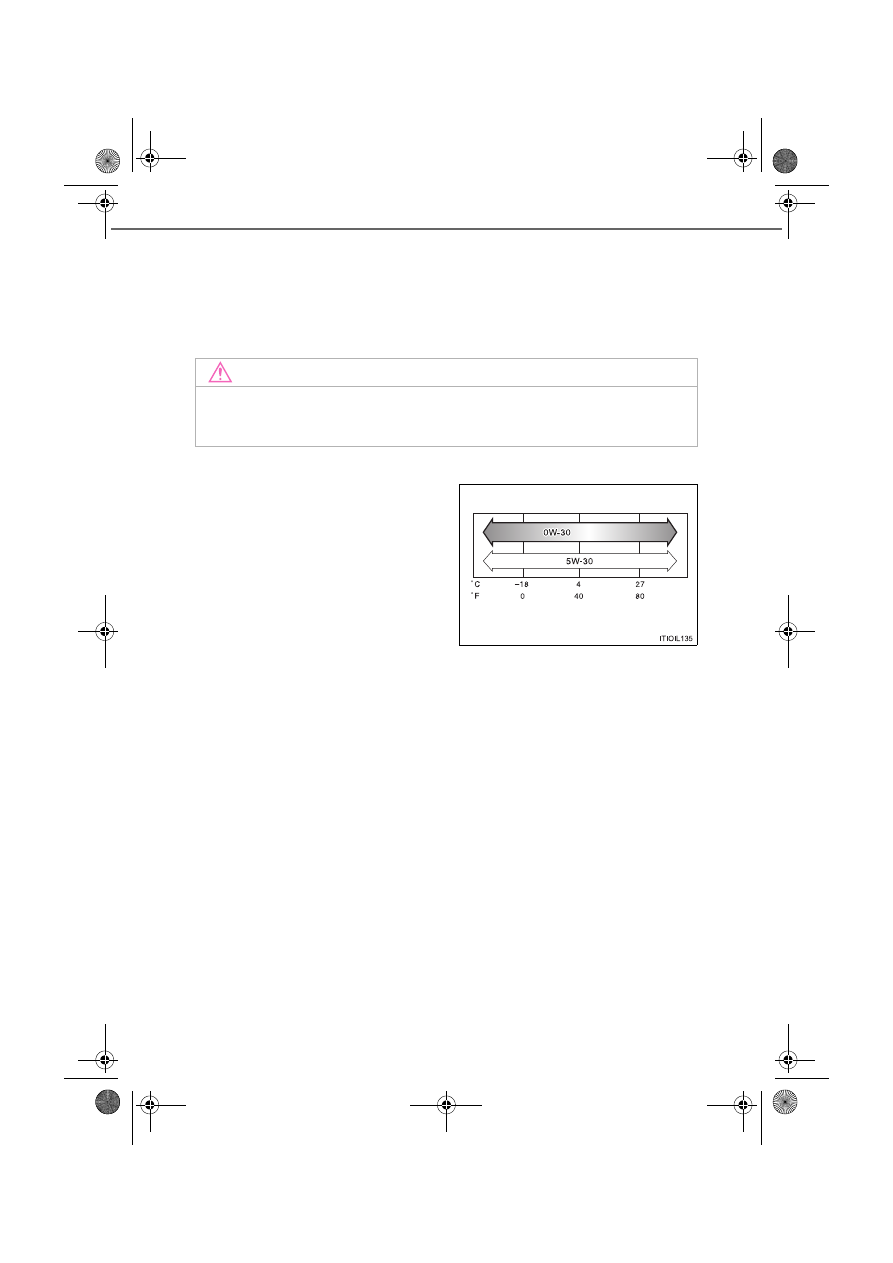

650

9-1. Specificaties

UK AURIS_HB_EE



1ND-TV motor

De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort: ACEA C2

Aanbevolen viscositeit (SAE):
Uw  Toyota  is  af  fabriek  gevuld
met  motorolie  met  een  viscosi-
teit  van  SAE  0W-30.  Deze
motorolie  is  de  beste  keuze
voor uw auto vanwege een laag
brandstofverbruik  en  goede
starteigenschappen  bij  koud
weer.

Viscositeit (als voorbeeld wordt hier 0W-30 gebruikt):

• Het gedeelte 0W in 0W-30 geeft aan dat de olie ervoor zorgt dat

de motor goed start bij koud weer. Olie met een lage waarde voor
de W zorgt dat de motor goed start bij koud weer.

• Het gedeelte 30 in 0W-30 geeft de viscositeit van de olie weer als

de olie een hoge temperatuur heeft. Olie met een hogere viscosi-
teit  (hogere  waarde)  is  mogelijk  beter  geschikt  wanneer  met
hoge snelheden of met veel belading wordt gereden.

OPMERKING

Gebruik van een andere oliesoort dan ACEA C2 kan beschadiging van de
katalysator tot gevolg hebben.

Te verwachten temperatuurbereik
tot de volgende verversing

Aanbevolen

AURIS_OM_Europe_OM12F88E.book  Page 650  Monday, April 9, 2018  2:24 PM

651

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s



1WW motor

De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Toyota  beveelt  het  gebruik  van  originele  Toyota-motorolie  5W-30
Premium Fuel Economy voor 1WW motoren aan.
Motorolie moet voldoen aan de Longlife-04-specificatie en aan de
olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30.

OPMERKING

■

Voorkomen van beschadigingen aan de motor

Als er andere motorolie dan originele Toyota-motorolie wordt gebruikt, con-
troleer dan of de motorolie voldoet aan de Longlife-04-specificatie en of de
olieviscositeit SAE 0W-40, 0W-30, 5W-40 of 5W-30 is.
Andere motorolie kan schade toebrengen aan de motor.

AURIS_OM_Europe_OM12F88E.book  Page 651  Monday, April 9, 2018  2:24 PM

652

9-1. Specificaties

UK AURIS_HB_EE



1NR-FE, 1ZR-FAE en 1ND-TV motoren



8NR-FTS motor

Koelsysteem

Inhoud
(Referen-
tie)

1NR-FE motor



Met uitlaatgaswarmterecirculatiesysteem

5,7 l (6,0 qt., 5,0 Imp. qt.)



Zonder  uitlaatgaswarmterecirculatiesys-
teem

4,7 l (5,0 qt., 4,1 Imp. qt.)

1ZR-FAE motor



Auto's met Multidrive CVT

5,8 l (6,1 qt., 5,1 Imp. qt.)



Auto's met handgeschakelde transmissie

5,6 l (5,9 qt., 4,9 Imp. qt.)

1ND-TV motor



Met extra verwarming

6,0 l (6,3 qt., 5,3 Imp. qt.)



Zonder extra verwarming

5,6 l (5,9 qt., 4,9 Imp. qt.)

Soort koelvloeistof

Gebruik een van de volgende middelen:

• “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product

Gebruik niet uitsluitend kraanwater.

Inhoud (referentiewaarde)

Benzinemotor

Intercooler



Auto's met Multidrive CVT

6,4 l (6,8 qt., 5,6 Imp. qt.)



Auto's met handgeschakelde transmissie

6,2 l (6,6 qt., 5,5 Imp. qt.)

2,1 l (2,2 qt., 1,8 Imp. qt.)

Soort koelvloeistof

Gebruik een van de volgende middelen:

• Toyota Super Long Life Coolant
• Of een gelijkwaardig product

Gebruik niet uitsluitend kraanwater.

AURIS_OM_Europe_OM12F88E.book  Page 652  Monday, April 9, 2018  2:24 PM

653

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s



1WW motor

Inhoud (referentiewaarde)



Met extra verwarming

7,3 l (7,7 qt., 6,4 Imp. qt.)



Zonder extra verwarming

7,0 l (7,4 qt., 6,2 Imp. qt.)

Soort koelvloeistof

Originele  Toyota  Premium  Long  Life  Cool-
ant  1WW/2WW  of  gelijkwaardig.  Gecon-
centreerde  originele Toyota  Premium  Long
Life  Coolant  1WW/2WW  moet  worden
gemengd  in  de  volgende  verhouding:  50%
koelvloeistof  en  50%  gedemineraliseerd
water. Gebruik niet uitsluitend kraanwater.

Neem  voor  het  gebruik  van  goedgekeurde
koelvloeistof van vergelijkbare kwaliteit con-
tact  op  met  een  erkende  Toyota-dealer  of
hersteller/reparateur  of  een  andere  naar
behoren gekwalificeerde en uitgeruste des-
kundige.

Ontsteking (benzinemotor)

Bougie

Merk



1NR-FE motor

DENSO SC16HR11



1ZR-FAE motor

DENSO SC16HR11 of DENSO SC20HR11



8NR-FTS motor

NGK DILKAR8J9G

Elektrodenafstand



1NR-FE en 1ZR-FAE motor

1,1 mm (0,043 in.)



8NR-FTS motor

0,9 mm (0,035 in.)

OPMERKING

■

Bougies met iridium elektroden

Gebruik alleen bougies met iridium elektroden. Wijzig de elektrodenafstand
niet.

AURIS_OM_Europe_OM12F88E.book  Page 653  Monday, April 9, 2018  2:24 PM

654

9-1. Specificaties

UK AURIS_HB_EE

*

: De aangegeven hoeveelheid vloeistof dient als referentie.

Als  vervanging  noodzakelijk  is,  neem  dan  contact  op  met  een  erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.

Elektrisch systeem

Accu

Klemspanning bij
20



C (68



F):

12,6



 12,8 V Volledig geladen

12,2



 12,4 V Half geladen

11,8



 12,0 V Ontladen

(De spanning  wordt gemeten  20 minuten nadat
de motor en verlichting zijn uitgeschakeld.)

Laadstroom

Max. 5 A

Multidrive CVT

Hoeveelheid vloeistof

*

7,5 l (7,9 qt., 6,6 Imp. qt.)

Soort vloeistof

Originele Toyota CVT FE-vloeistof

OPMERKING

■

Soort Multidrive-vloeistof

Door het gebruik van andere Multidrive-vloeistof dan Toyota Genuine CVT
FE-vloeistof kan de schakelkwaliteit verminderen, de lockup van de trans-
missie vergezeld gaan van trillingen en uiteindelijk schade aan de transmis-
sie van uw auto ontstaan.

AURIS_OM_Europe_OM12F88E.book  Page 654  Monday, April 9, 2018  2:24 PM

655

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s

Handgeschakelde transmissie

Inhoud transmissievloeistof
(referentiewaarde)



1WW motor

2,1 l (2,2 qt., 1,8 Imp. qt.)



Behalve 1WW motor

2,4 l (2,5 qt., 2,1 Imp. qt.)

Type transmissievloeistof

Toyota

handgeschakelde-transmissie-

vloeistof type LV GL-4 75W of gelijkwaar-
dig

OPMERKING

■

Type transmissievloeistof

●

Houd er rekening mee dat, afhankelijk van de specifieke kenmerken van
de transmissievloeistof die is gebruikt of de omstandigheden, het geluid bij
het stationair draaien, het schakelgevoel en/of het brandstofverbruik kun-
nen  afwijken.  In  het  ergste  geval  kan  verkeerde  transmissievloeistof  of
verkeerd  gebruik  schade  aan  de  transmissie  veroorzaken.  Toyota  raadt
voor  optimale  prestaties  het  gebruik  van  originele TOYOTA  transmissie-
vloeistof type LV GL-4 75W aan.

●

Uw auto is af fabriek gevuld met originele Toyota handgeschakelde-trans-
missievloeistof  type  LV  GL-4  75W.  Gebruik  alleen  door  Toyota  goedge-
keurde  originele  Toyota  handgeschakelde-transmissievloeistof  type  LV
GL-4  75W  of  gelijkwaardig  met  de  hierboven  aangegeven  specificatie.
Neem voor meer informatie contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.

Koppeling

Vrije slag pedaal

5



 15 mm (0,2



 0,6 in.)

Soort vloeistof

SAE  J1703  of  FMVSS  nr.  116  DOT  3,
SAE J1704 of FMVSS nr. 116 DOT 4

AURIS_OM_Europe_OM12F88E.book  Page 655  Monday, April 9, 2018  2:24 PM

656

9-1. Specificaties

UK AURIS_HB_EE

*

1

: Minimumafstand van pedaal tot vloer bij een pedaalkracht van 294 N (30

kg, 66 lbf) met draaiende motor

*

2

: Vrije slag parkeerremhendel bij aantrekken met 200 N (20,4 kg, 45,0 lbf)

Remmen

Afstand van pedaal tot
vloer

*

1

Auto's met linkse
besturing
Auto's met rechtse
besturing

Min. 63 mm (2,48 in.)

Min. 73 mm (2,87 in.)

Vrije slag pedaal

1



 6 mm (0,04



 0,24 in.)

Slag parkeerrem-
hendel

*

2

5



8 klikken

Soort vloeistof

SAE J1703 of FMVSS nr. 116 DOT 3,
SAE J1704 of FMVSS nr. 116 DOT 4

Stuurinrichting

Vrije slag

Minder dan 30 mm (1,2 in.)

AURIS_OM_Europe_OM12F88E.book  Page 656  Monday, April 9, 2018  2:24 PM

657

9-1. Specificaties

UK AURIS_HB_EE

9

Voertuig

specificatie

s



15 inch velgen

*

: De specificaties voor de bandenspanning staan op het informatielabel voor

de bandenspanning. (



Blz. 527)

Banden en velgen

Bandenmaat

195/65R15 91H

Bandenspanning
(Aanbevolen ban-
denspanning koud)

Rijsnelheid

Voorwiel kPa
(kg/cm

2

 of bar,

psi)

Achterwiel
kPa (kg/cm

2

 of

bar, psi)

Voor snelheden
boven 160 km/h
(100 mph)

Type A

*

:

260 (2,6, 38)
Type B

*

:

270 (2,7, 39)

Type A

*

:

260 (2,6, 38)
Type B

*

:

270 (2,7, 39)

Voor snelheden tot
160 km/h
(100 mph)

Type A

*

:

230 (2,3, 33)
Type B

*

:

240 (2,4, 35)

Type A

*

:

230 (2,3, 33)
Type B

*

:

240 (2,4, 35)

Afmeting velg

15



 6 J

Aanhaalmoment
wielmoeren

103 Nm (10,5 kgm, 76 ft•lbf)

AURIS_OM_Europe_OM12F88E.book  Page 657  Monday, April 9, 2018  2:24 PM
