Toyota Auris (2018 year). Instruction in Dutch - part 27

488

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

■

1NR-FE motor

Motorruimte

Sproeierreservoir

(



Blz. 506)

Koelvloeistofreservoir

(



Blz. 500)

Motorolievuldop

(



Blz. 496)

Oliepeilstok

(



Blz. 493)

Accu

(



Blz. 503)

Zekeringenkast (



Blz. 537)

Elektrische koelventilator
Condensor

(



Blz. 502)

Radiateur

(



Blz. 502)

1

2

3

4

5

6

7

8

9

AURIS_OM_Europe_OM12F88E.book  Page 488  Monday, April 9, 2018  2:24 PM

489

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

■

1ZR-FAE motor

Sproeierreservoir

(



Blz. 506)

Koelvloeistofreservoir

(



Blz. 500)

Motorolievuldop

(



Blz. 496)

Oliepeilstok

(



Blz. 493)

Accu

(



Blz. 503)

Zekeringenkast (



Blz. 537)

Elektrische koelventilator
Condensor

(



Blz. 502)

Radiateur

(



Blz. 502)

1

2

3

4

5

6

7

8

9

AURIS_OM_Europe_OM12F88E.book  Page 489  Monday, April 9, 2018  2:24 PM

490

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

■

8NR-FTS motor

Koelvloeistofreservoir

(



Blz. 500)

Koelvloeistofreservoir
intercooler

(



Blz. 501)

Motorolievuldop

(



Blz. 496)

Oliepeilstok

(



Blz. 493)

Accu

(



Blz. 503)

Zekeringenkast (



Blz. 537)

Radiateur

(



Blz. 502)

Condensor

(



Blz. 502)

Elektrische koelventilatoren
Intercooler
Sproeier-
reservoir

(



Blz. 506)

1

2

3

4

5

6

7

8

9

10

11

AURIS_OM_Europe_OM12F88E.book  Page 490  Monday, April 9, 2018  2:24 PM

491

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

■

1ND-TV motor

Sproeierreservoir

(



Blz. 506)

Koelvloeistofreservoir

(



Blz. 500)

Motorolievuldop

(



Blz. 496)

Oliepeilstok

(



Blz. 493)

Brandstoffilter

(



Blz. 507)

Accu

(



Blz. 503)

Zekeringenkast (



Blz. 537)

Radiateur

(



Blz. 502)

Elektrische koelventilator
Condensor

(



Blz. 502)

Intercooler

(



Blz. 502)

1

2

3

4

5

6

7

8

9

10

11

AURIS_OM_Europe_OM12F88E.book  Page 491  Monday, April 9, 2018  2:24 PM

492

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

■

1WW motor

Sproeierreservoir

(



Blz. 506)

Koelvloeistofreservoir

(



Blz. 500)

Motorolievuldop

(



Blz. 496)

Oliepeilstok

(



Blz. 493)

Brandstoffilter

(



Blz. 508)

Zekeringenkast (



Blz. 537)

Accu

(



Blz. 503)

Condensor

(



Blz. 502)

Elektrische koelventilatoren
Intercooler

(



Blz. 502)

Radiateur

(



Blz. 502)

1

2

3

4

5

6

7

8

9

10

11

AURIS_OM_Europe_OM12F88E.book  Page 492  Monday, April 9, 2018  2:24 PM

493

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.

■

Controle van motorolie

Benzinemotor:  Plaats  de  auto  op  een  horizontale  ondergrond.
Wacht, nadat de motor afgezet is, minstens 5 minuten om de olie
de gelegenheid te geven naar het carter terug te stromen.
Dieselmotor:  Plaats  de  auto  op  een  horizontale  ondergrond.
Wacht, nadat de motor op bedrijfstemperatuur is gekomen en is
afgezet, minstens 5 minuten om de olie de gelegenheid te geven
naar het carter terug te stromen.

Motorolie

1

AURIS_OM_Europe_OM12F88E.book  Page 493  Monday, April 9, 2018  2:24 PM

494

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

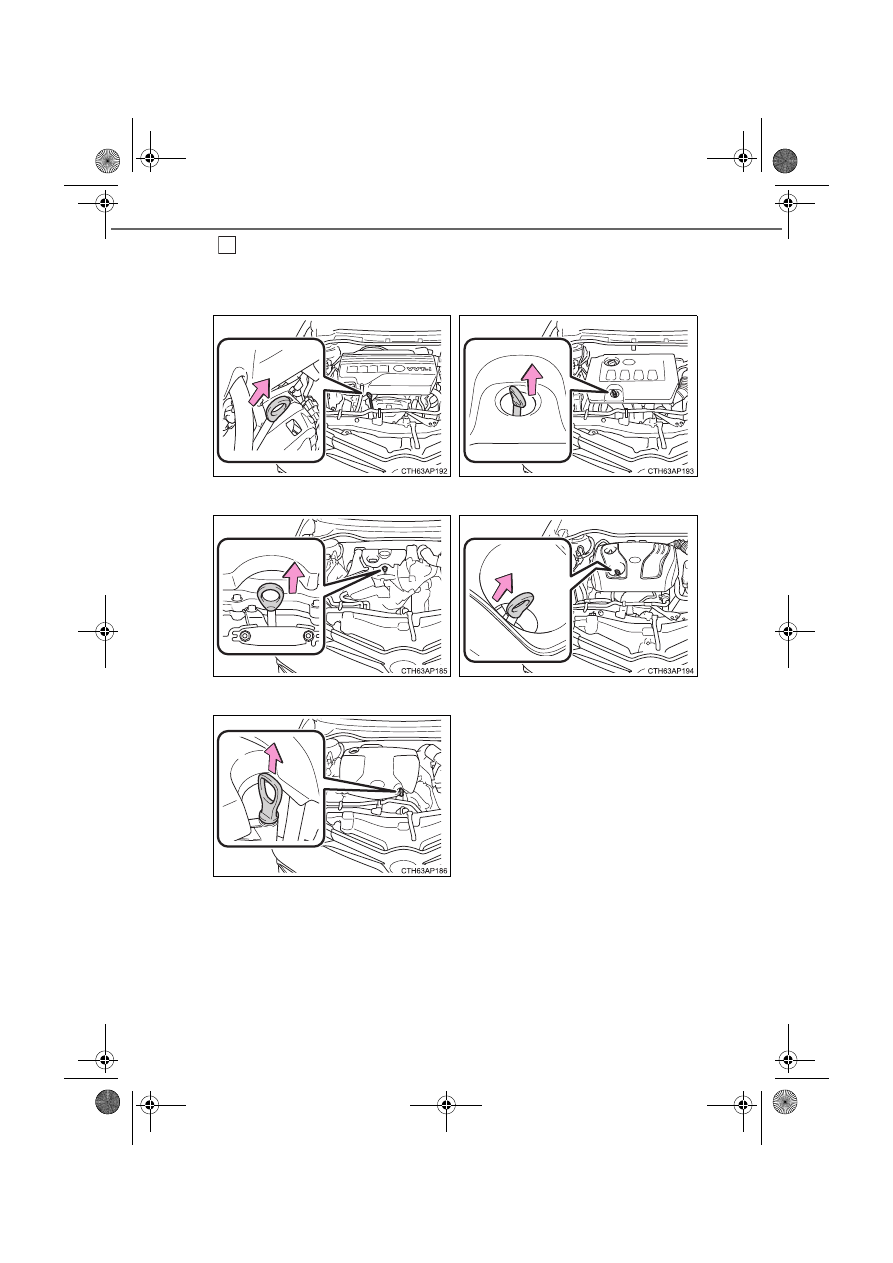

Trek de peilstok uit de motor terwijl u een doek onder het uiteinde
houdt.

2



1NR-FE motor



1ZR-FAE motor



8NR-FTS motor



1ND-TV motor



1WW motor

AURIS_OM_Europe_OM12F88E.book  Page 494  Monday, April 9, 2018  2:24 PM

495

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

Veeg de peilstok met een schone doek af.
Steek de peilstok weer volledig in de motor.
Trek de peilstok uit de motor en  controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.

Laag
Normaal
Te hoog

De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.

3

4

5

1

2

3



Platte peilstok



Ronde peilstok type A



Ronde peilstok type B

6

AURIS_OM_Europe_OM12F88E.book  Page 495  Monday, April 9, 2018  2:24 PM

496

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

■

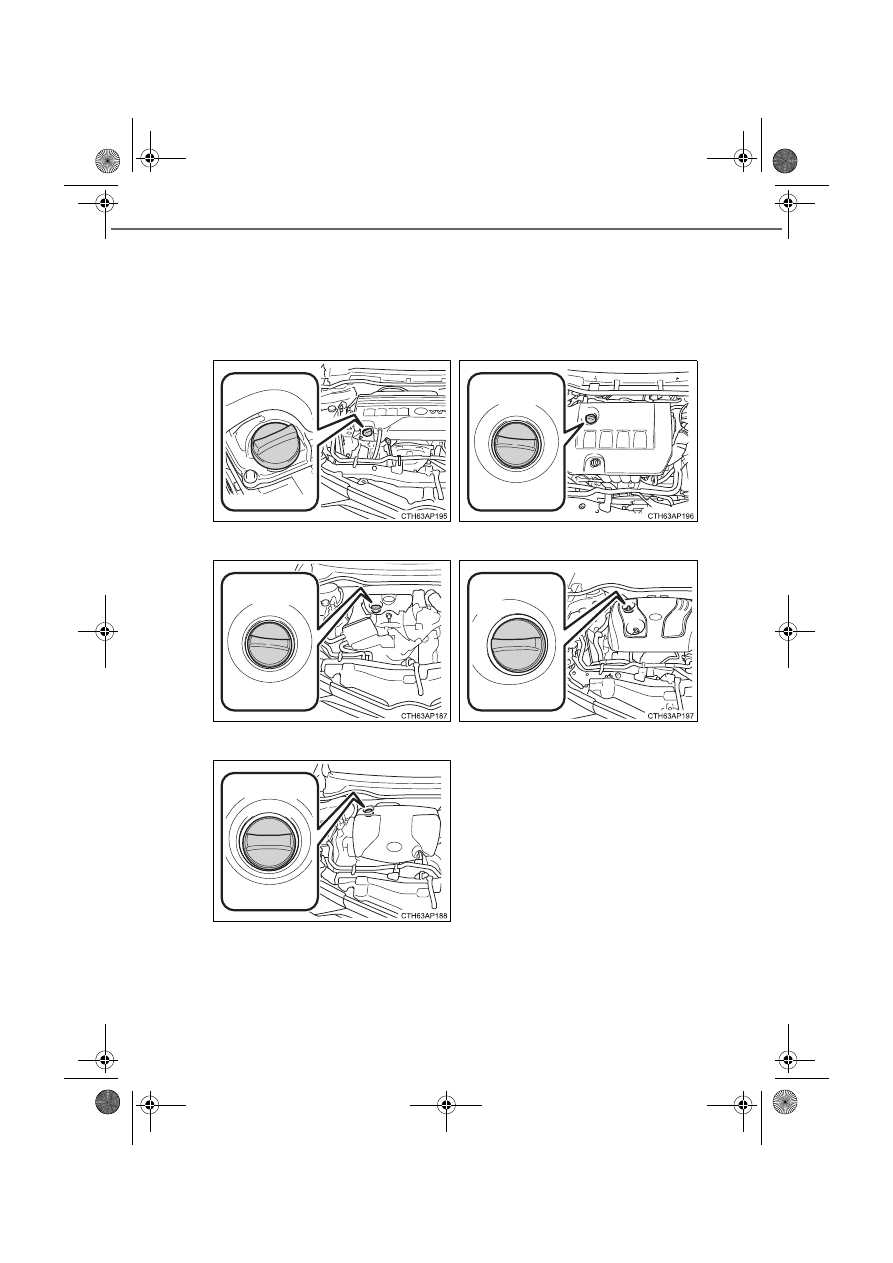

Motorolie bijvullen

Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet  u  olie  bijvullen  van  het  type  zoals  hierna  is  vermeld,  of  van
hetzelfde type als waarmee de motor eerder werd gevuld.

Controleer  welke  kwaliteit  motorolie  wordt  voorgeschreven  en  leg
de benodigdheden voor het bijvullen klaar.



1NR-FE motor



1ZR-FAE motor



8NR-FTS motor



1ND-TV motor



1WW motor

AURIS_OM_Europe_OM12F88E.book  Page 496  Monday, April 9, 2018  2:24 PM

497

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

Verwijder de olievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.

Keuze motorolie



Blz. 646

Oliehoeveelheid
(minimum



 maximum)



Benzinemotor

1,5 l (1,6 qt., 1,3 Imp.qt.)



Dieselmotor

1,3 l (1,4 qt., 1,1 Imp.qt.)

Onderwerp

Schone trechter

1

2

3

AURIS_OM_Europe_OM12F88E.book  Page 497  Monday, April 9, 2018  2:24 PM

498

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

■

Olieverbruik

Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.

●

Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen

●

Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt

●

Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen

●

Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer

■

Na  het  verversen  van  de  motorolie  (alleen  8NR-FTS,  1ND-TV  en  1WW
motor).

Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:



Auto's met een instrumentenpaneel met 3 meters
Schakel over op dagteller A op het display terwijl de motor draait.
(



Blz. 114)

Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd  de  knop  voor  het  wijzigen  van  de  weergave  of  de  toets  DISP
(



Blz. 114)  ingedrukt  en  zet  het  contact AAN  (maar  start  de  motor  niet,

anders wordt de resetmodus afgebroken). Houd de knop of toets ingedrukt
tot de dagteller 000000 aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd  de  knop  voor  het  wijzigen  van  de  weergave  of  de  toets  DISP
(



Blz. 114)  ingedrukt  en  zet  het  contact AAN  (maar  start  de  motor  niet,

anders wordt de resetmodus afgebroken). Houd de knop of toets ingedrukt
tot de dagteller 000000 aangeeft.



Auto's met een instrumentenpaneel met 2 meters
Schakel over op dagteller A op het display terwijl de motor draait.
(



Blz. 121)

Zet het contact UIT.
Auto's zonder Smart entry-systeem en startknop:
Houd de toets TRIP (



Blz. 121) ingedrukt en zet het contact AAN (maar

start  de  motor  niet,  anders  wordt  de  resetmodus  afgebroken).  Houd  de
toets ingedrukt tot de dagteller 00000 aangeeft.
Auto's met Smart entry-systeem en startknop:
Houd de toets TRIP (



Blz. 121) ingedrukt en zet het contact AAN (maar

start  de  motor  niet,  anders  wordt  de  resetmodus  afgebroken).  Houd  de
toets ingedrukt tot de dagteller 00000 aangeeft.

1

2

3

1

2

3

AURIS_OM_Europe_OM12F88E.book  Page 498  Monday, April 9, 2018  2:24 PM

499

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

WAARSCHUWING

■

Afgewerkte motorolie

●

Afgewerkte  motorolie  bevat  schadelijke  stoffen  die  huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.

●

Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur,
een andere naar behoren gekwalificeerde en uitgeruste deskundige, tank-
station of een automaterialenzaak voor meer informatie over recycling of
afvoeren.

●

Houd motorolie buiten het bereik van kinderen.

OPMERKING

■

Voorkomen van ernstige schade aan de motor

Controleer regelmatig het oliepeil.

■

Bij het olie verversen of bijvullen

●

Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.

●

Vul nooit te veel olie bij, anders kan de motor beschadigd raken.

●

Controleer na het olie verversen altijd het oliepeil met de peilstok.

●

Controleer of de olievuldop goed is vastgedraaid.

■

Motorolie (alleen 1ND-TV motor)

Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.

■

Motorolie (alleen 1WW motor)



Blz. 651

AURIS_OM_Europe_OM12F88E.book  Page 499  Monday, April 9, 2018  2:24 PM

500

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.

■

Koelvloeistofreservoir



1NR-FE, 1ZR-FAE en 1ND-FTV motor

Dop reservoir
FULL-streepje
LOW-streepje

Als het  niveau zich  op of onder
het LOW-streepje bevindt, moet
koelvloeistof  worden  bijgevuld
tot aan het FULL-streepje.



8NR-FTS motor

Dop reservoir
FULL-streepje
LOW-streepje

Als het  niveau zich  op of onder
het LOW-streepje bevindt, moet
koelvloeistof  worden  bijgevuld
tot aan het FULL-streepje.



1WW motor

Dop reservoir
FULL-streepje
LOW-streepje

Als het  niveau zich  op of onder
het LOW-streepje bevindt, moet
koelvloeistof  worden  bijgevuld
tot aan het FULL-streepje.

Koelvloeistof

1

2

3

1

2

3

1

2

3

AURIS_OM_Europe_OM12F88E.book  Page 500  Monday, April 9, 2018  2:24 PM

501

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

■

Koelvloeistofreservoir intercooler (alleen 8NR-FTS motor)

Dop reservoir
FULL-streepje
LOW-streepje

Als het  niveau zich  op of onder
het  onderste  streepje  (LOW)
bevindt,  moet  koelvloeistof wor-
den bijgevuld tot aan het boven-
ste streepje (FULL).

■

Selectie van koelvloeistof



Behalve 1WW motor

Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardig product.
Toyota  Super  Long  Life  Coolant  is  een  mengsel  van  50%  koelvloeistof  en
50% gedemineraliseerd water. (Minimumtemperatuur: -35



C)

Neem  voor  meer  informatie  over  koelvloeistof  contact  op  met  een  erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.



1WW motor

Gebruik  alleen  originele  Toyota  Premium  Long  Life  Coolant  1WW/2WW  of
gelijkwaardig.
Geconcentreerde  originele  Toyota  Premium  Long  Life  Coolant  1WW/2WW
moet worden gemengd in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtemperatuur: -35



C)

Neem  voor  meer  informatie  over  koelvloeistof  contact  op  met  een  erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.

■

Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt

Controleer  de  radiateur,  de  slangen,  de  doppen  van  het  koelvloeistofreser-
voir, de aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur  of  een  andere  naar  behoren  gekwalificeerde  en  uitgeruste  des-
kundige de druk op de dop nakijken en controleren op lekkages in het koel-
systeem.

1

2

3

WAARSCHUWING

■

Als de motor oververhit is

Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.

AURIS_OM_Europe_OM12F88E.book  Page 501  Monday, April 9, 2018  2:24 PM

502

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

Controleer de radiateur, condensor en intercooler

*

 en verwijder even-

tueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer  of  hersteller/reparateur  of  een  andere  naar  behoren
gekwalificeerde en uitgeruste deskundige.

*

: Alleen 1ND-TV en 1WW motor

OPMERKING

■

Bij het bijvullen van koelvloeistof

Gebruik  geen  onverdunde  antivries  of  alleen  water.  Een  goede  mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.

■

Als u koelvloeistof morst

Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.

Radiateur, condensor en intercooler

WAARSCHUWING

■

Als de motor oververhit is

Raak  om  brandwonden  te  voorkomen  de  radiateur,  de  condensor  en  de
intercooler niet aan, aangezien deze heet kunnen zijn.

AURIS_OM_Europe_OM12F88E.book  Page 502  Monday, April 9, 2018  2:24 PM

503

7-3. Zelf uit te voeren onderhoud

UK AURIS_HB_EE

7

On
derho

ud en

 verzorg

ing

Controleer de accu als volgt.

■

Waarschuwingssymbolen

De betekenis  van  de  waarschuwingssymbolen aan  de  bovenzijde
van de accu is als volgt:

■

Buitenkant van de accu

Controleer  de  accu  op  gecorrodeerde  en  loszittende  klemmen,
scheuren en een loszittende bevestigingsbeugel.

Accupolen
Klembeugel

Accu

Niet roken, geen open
vuur, geen vonken

Accuzuur

Draag een veiligheids-
bril

Lees de
gebruiksaanwijzing

Buiten bereik van
kinderen houden

Explosief gas

1

2

AURIS_OM_Europe_OM12F88E.book  Page 503  Monday, April 9, 2018  2:24 PM
