Toyota Auris (2017 year). Instruction in swedish - part 29

460

7-3. Arbeten som du kan göra själv

OM12K97SE



Modeller med LED-strålkastare

n

Bak

Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)

1
2
3

Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning

1
2
3
4

OM12K97SE_Auris.book  Page 460  Tuesday, September 20, 2016  3:02 PM

461

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

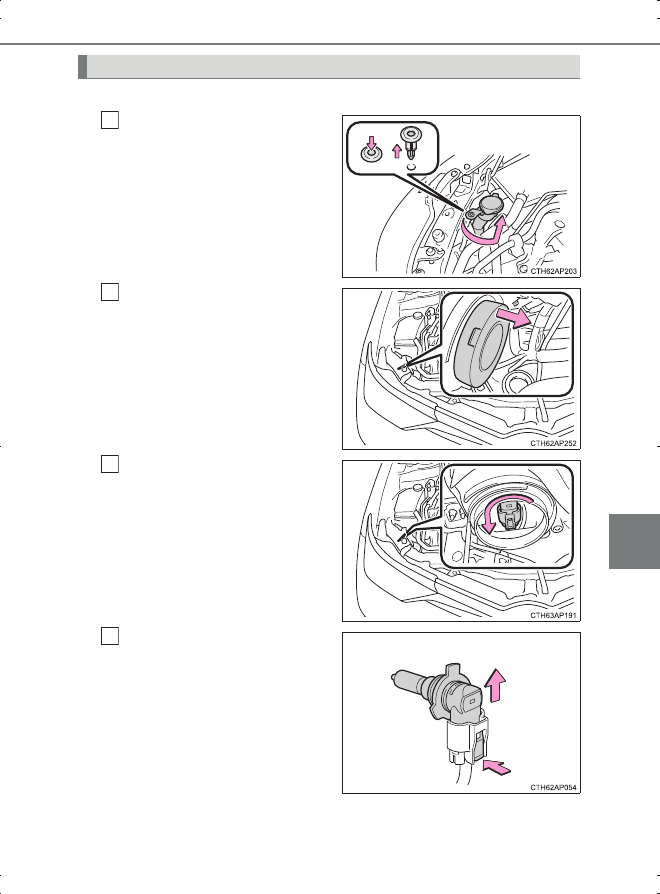

Strålkastare (modeller med halogenstrålkastare)

Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glödlampa
på höger sida.)

Ta bort locket.

Vrid glödlampan moturs och
ta bort den.

Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.

Byte av glödlampor

1

2

3

4

OM12K97SE_Auris.book  Page 461  Tuesday, September 20, 2016  3:02 PM

462

7-3. Arbeten som du kan göra själv

OM12K97SE

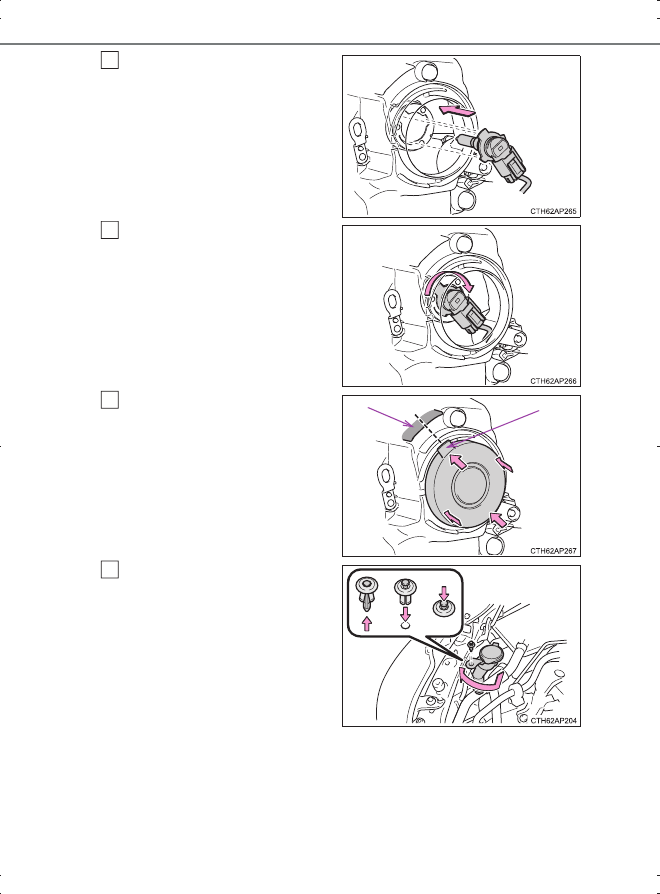

Ersätt glödlampan och mon-
tera lamphållaren.

Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.

Vrid och säkra lamphållaren.

Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.

Montera skyddet.

Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar, tryck
in lockets ytterkanter ordentligt.

Montera påfyllningsöppning-
en för spolarvätskan genom att
föra in och vrida den. Montera
fästklämman. (Endast vid byte
av glödlampa på höger sida.)

5

6

A

B

7

8

OM12K97SE_Auris.book  Page 462  Tuesday, September 20, 2016  3:02 PM

463

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

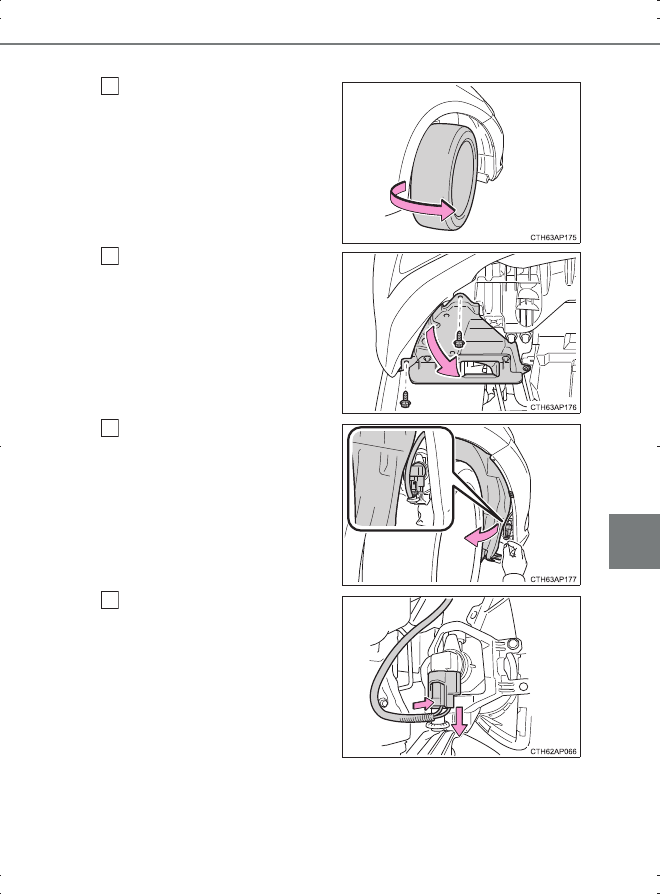

Främre dimljus (i förekommande fall)

Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.

Vrid ratten till en punkt som gör
det möjligt för dig att föra in
handen mellan däcket och
innerskärmen.

Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.

Ta delvis bort innerskärmen
tills glödlampan blir synlig.

Lossa anslutningsdonet sam-
tidigt som du trycker på
spärren.

1

2

3

4

OM12K97SE_Auris.book  Page 463  Tuesday, September 20, 2016  3:02 PM

464

7-3. Arbeten som du kan göra själv

OM12K97SE

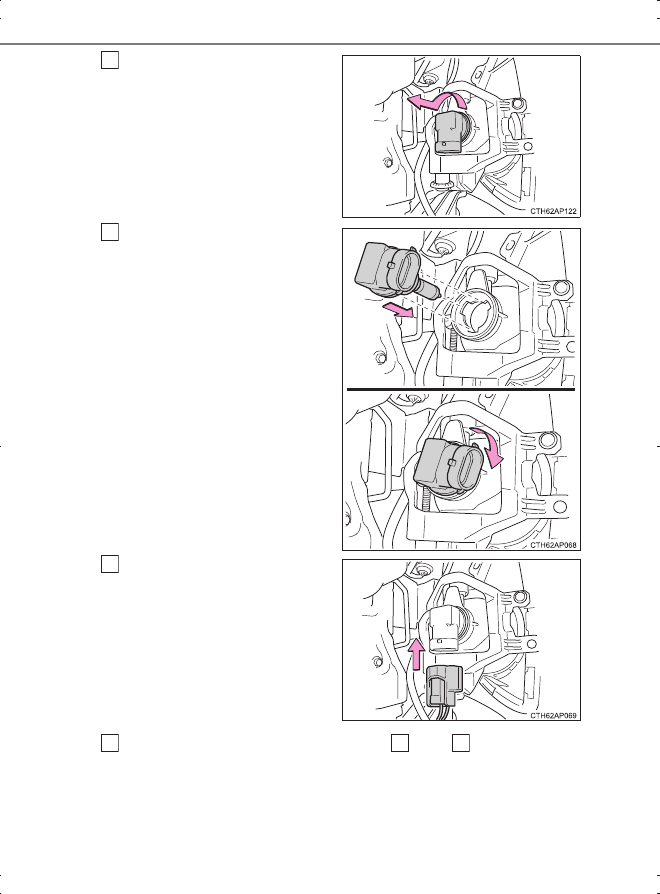

Vrid glödlampan moturs och
ta bort den.

Sätt i en ny glödlampa.

Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.

Montera anslutningsdonet.

Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.

Vid montering av innerskärmen, följ

 och

 i motsatt ord-

ningsföljd.

Kontrollera att innerskärmen är ansluten till stötfångarens insida.

5

6

7

8

3

2

OM12K97SE_Auris.book  Page 464  Tuesday, September 20, 2016  3:02 PM

465

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

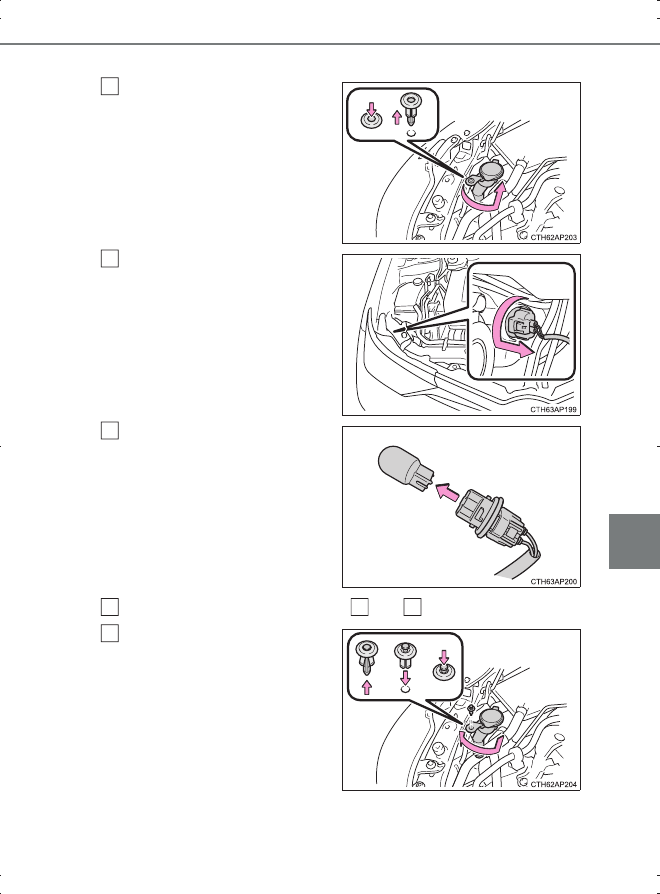

Körriktningsvisare, fram

Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glödlam-
pa på höger sida.)

Vrid lamphållaren moturs.

Ta bort glödlampan.

Vid montering av glödlampan, följ

 och

 i motsatt ordningsföljd.

Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den. Mon-
tera fästklämman. (Endast vid
byte av glödlampa på höger
sida.)

1

2

3

4

3

2

5

OM12K97SE_Auris.book  Page 465  Tuesday, September 20, 2016  3:02 PM

466

7-3. Arbeten som du kan göra själv

OM12K97SE

n

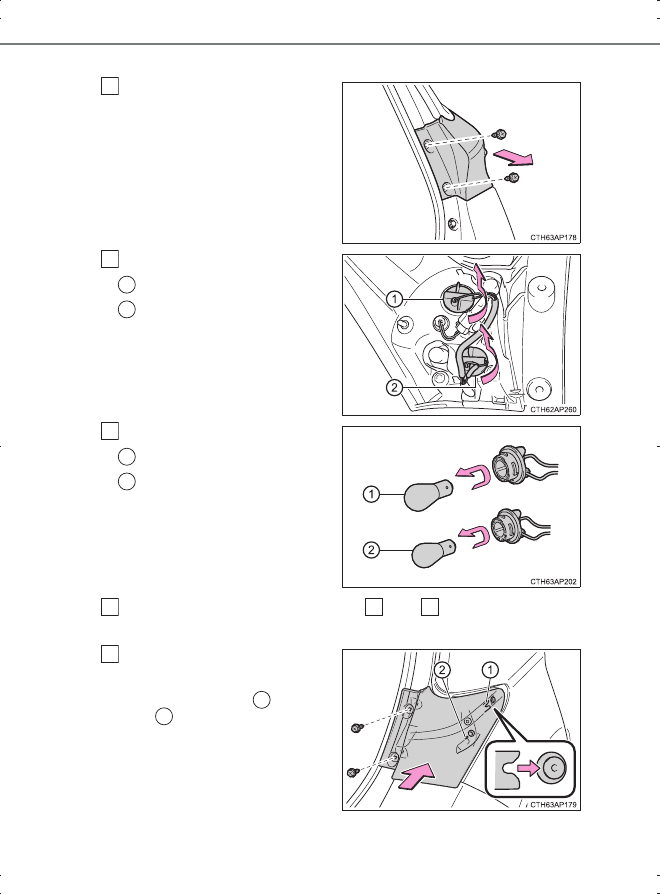

Bromsljus och körriktningsvisare bak

Öppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt.

Vrid lamphållaren moturs.

Bromsljus
Körriktningsvisare, bak

Ta bort glödlampan.

Bromsljus
Körriktningsvisare, bak

Vid montering av glödlampan, följ

 och

 i motsatt ordnings-

följd.
Montera lampenheten och
sätt dit de 2 skruvarna.

Passa in riktmärket (

) och stif-

tet (

) på lampenheten med

fästet vid installationen.

1

2

1
2

3

1
2

4

3

2

5

1

2

OM12K97SE_Auris.book  Page 466  Tuesday, September 20, 2016  3:02 PM

467

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

Backljus

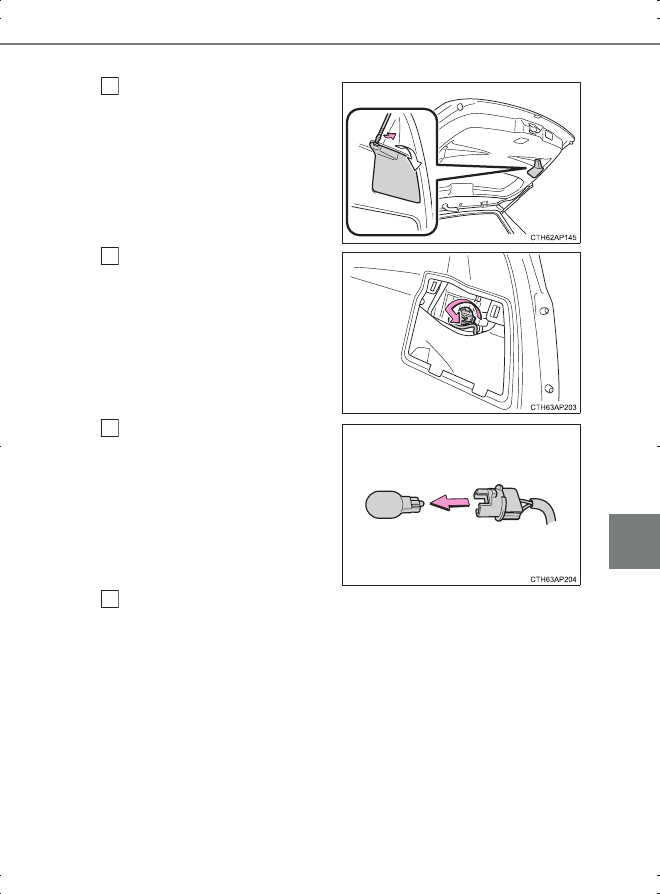

Öppna bakluckan och ta bort
panelen.

För in en spårmejsel eller lik-
nande i hålet överst på skyddet
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.

Vrid glödlampan moturs och
ta bort den.

Ta bort glödlampan.

Montering görs i omvänd ordningsföljd.

1

2

3

4

OM12K97SE_Auris.book  Page 467  Tuesday, September 20, 2016  3:02 PM

468

7-3. Arbeten som du kan göra själv

OM12K97SE

n

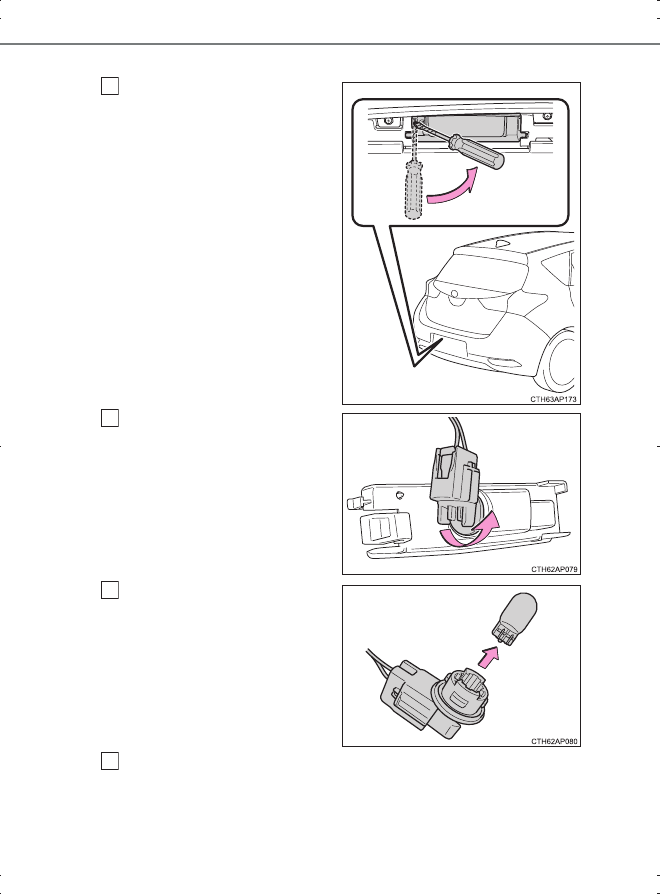

Nummerskyltsbelysning

Ta bort lampenheten

För in en plattskruvmejsel eller
liknande i hålet bredvid lampan
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.

Vrid glödlampan moturs och
ta bort den.

Ta bort glödlampan

Montering görs i omvänd ordningsföljd.

1

2

3

4

OM12K97SE_Auris.book  Page 468  Tuesday, September 20, 2016  3:02 PM

469

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

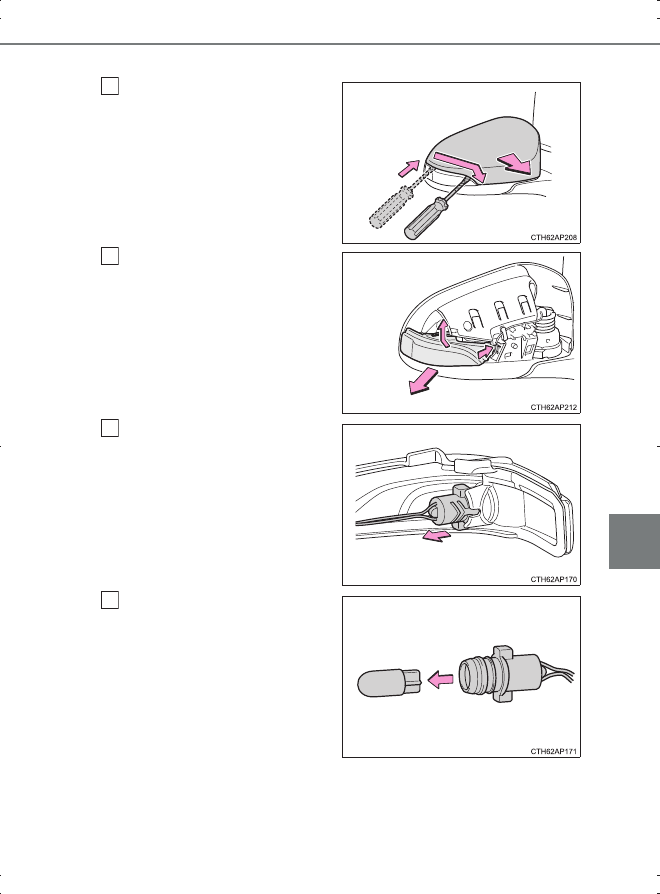

Körriktningsvisare, sida

Ta bort skyddet

Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.

Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.

Ta bort uttaget från kåpan till
sidoblinkers.

Ta bort glödlampan.

1

2

3

4

OM12K97SE_Auris.book  Page 469  Tuesday, September 20, 2016  3:02 PM

470

7-3. Arbeten som du kan göra själv

OM12K97SE

Ersätt glödlampan och mon-
tera uttaget i kåpan till sido-
blinkers.

Passa in spåren på uttaget med
kåpan till sidoblinkers.

Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.

Passa in de 6 flikarna och
montera kåpan.

Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.

n

Byte av följande glödlampor

Om någon av lamporna nedan har gått sönder bör du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning byta lampan.

l

Strålkastare (modeller med LED-strålkastare)

l

Främre positionsljus/varselljus (DRL)

l

Högt monterat bromsljus

l

Baklyktor

l

Dimljus, bak

5

6

7

OM12K97SE_Auris.book  Page 470  Tuesday, September 20, 2016  3:02 PM

471

7-3. Arbeten som du kan göra själv

OM12K97SE

7

Und

erhål
l och skö

tse

l

n

Lysdioder

Strålkastarna (modeller med LED-strålkastare), bakre dimljus, högt monterat
bromsljus, främre positionsljus/varselljus samt bakljus består av ett antal
lysdioder (LED). Om någon av lysdioderna går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning och låta dem byta lampor.

n

Kondensation innanför lampglaset

Tillfällig kondens innanför lampglaset innebär inte att något är fel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning för att få information
om något av följande inträffar:

l

Stora vattendroppar ansamlas innanför glaset.

l

Vatten har ansamlats inuti strålkastaren.

n

Vid byte av glödlampor



Sid. 458

VARNING

n

Byte av glödlampor

l

Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.

l

Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.

l

Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.

n

Förhindra skador eller brand

Se till att glödlamporna är ordenligt iskruvade och låsta.

OM12K97SE_Auris.book  Page 471  Tuesday, September 20, 2016  3:02 PM

472

7-3. Arbeten som du kan göra själv

OM12K97SE

OM12K97SE_Auris.book  Page 472  Tuesday, September 20, 2016  3:02 PM

473

8

Om problem uppstår

OM12K97SE

8-1. Viktig information

Varningsblinkers ................474
Om du måste få stopp på

bilen i en akut situation....475

8-2.  Åtgärder i en nödsituation

Om bilen måste bärgas

eller bogseras ..................477

Om du tror att något

är fel ................................483

Avstängningssystem

för bränslepump...............484

Om en varningslampa

tänds eller en
varningssignal hörs..........485

Om ett varningsmeddelande

visas ................................497

Om du får punktering

(modeller med
reservhjul)........................503

Om du får punktering

(modeller med
reparationssats för
däcklagning i akut
situation) ..........................516

Om motorn inte startar.......532
Om den elektroniska

nyckeln inte fungerar
ordentligt..........................534

Om bilens batteri

laddats ur.........................537

Om motorn blir

överhettad........................543

Om du kör slut på

bränslet i tanken och
motorn stannar ................547

Om bilen fastnar ................548

OM12K97SE_Auris.book  Page 473  Tuesday, September 20, 2016  3:02 PM

474

OM12K97SE

8-1. Viktig information

Tryck på knappen.

Alla körriktningsvisare börjar att
blinka.
Tryck en gång till för att stänga av.

n

Varningsblinkers

Om varningsblinkers används länge medan motorn är avstängd kan batteriet
laddas ur.

Varningsblinkers

Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat problem.

OM12K97SE_Auris.book  Page 474  Tuesday, September 20, 2016  3:02 PM

475

8-1. Viktig information

OM12K97SE

8

Om prob

lem uppstår

Placera både fötterna på bromspedalen och trampa stadigt ned den.

Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.

För växelspaken till N.



Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av motorn.



Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
Modeller utan elektroniskt lås-
och startsystem: Stanna motorn
genom att vrida startknappen
till läge ”ACC”.

Modeller med elektroniskt lås-
och startsystem: För att stanna
motorn, håll startknappen ned-
tryckt i minst 2 sekunder i följd,
eller tryck snabbt på den minst
3 gånger i följd.

Stanna bilen på säker plats vid vägkanten.

Om du måste få stopp på bilen i en akut

situation

Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:

1

2

3

4

3

4

Håll knappen intryckt i minst 2 sekunder,
eller tryck på den snabbt minst 3 gånger

4

5

OM12K97SE_Auris.book  Page 475  Tuesday, September 20, 2016  3:02 PM
