Toyota Prius PHV (2017 year). Instruction japanese - part 15





223

3. メーターの見方

3

メーターの見方

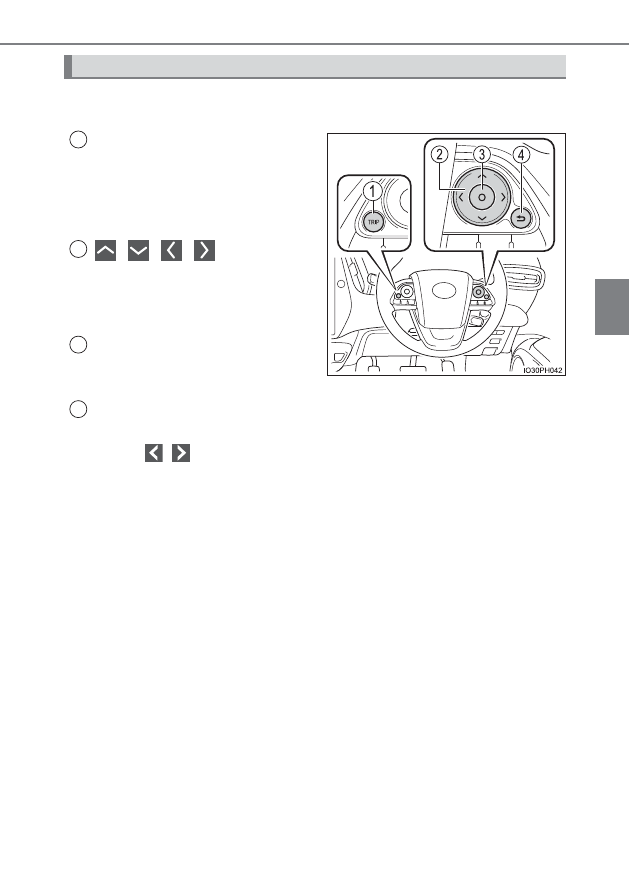

ハンドルに装着されているメーター操作スイッチを使って、画面表示の
切りかえや、画面に表示された機能に関する設定操作などを行います。

ボ タ ン を 押 す た び、オ ド メ ー
ター・トリップメーターなどの走
行距離表示および、それぞれの走
行距離に関する燃費情報が切り
かわります。(→ P. 241)

の位置を押し

て、画面のスクロール

や表示

内容の切りかえ

、カーソルの移

動などの操作を行います。

選択されている項目の決定やON/
OFFの切りかえなどの操作に使用
します。

押すと、ひとつ前の画面にもどります。

画面のスクロールや表示の切りかえなどが可能な画面では、操作方向を示す
マーク(

など)が表示されます。

メーター表示に関する操作を行うときは

1

2

3

4

224

3. メーターの見方

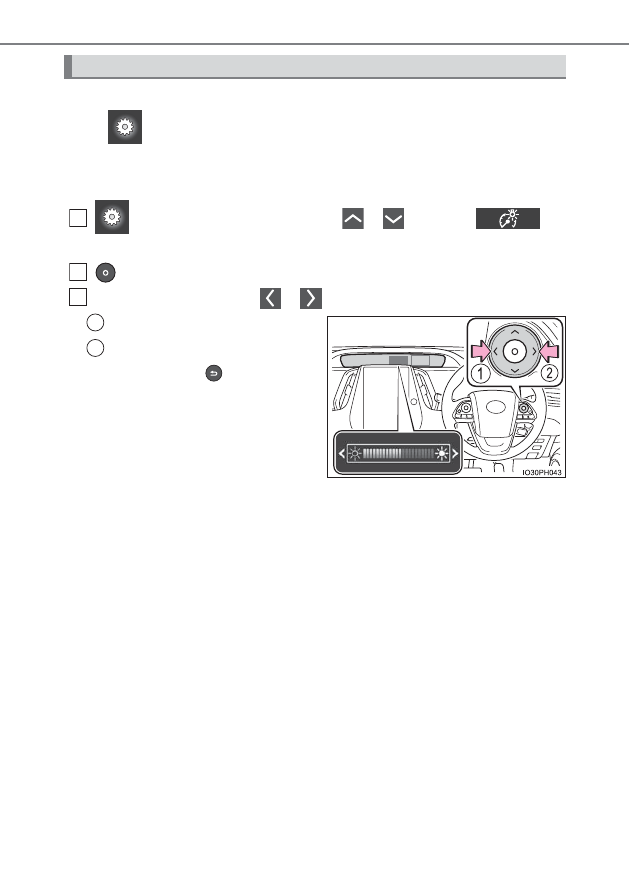

メーター照度を調整するときは、マルチインフォメーションディスプレ

イの

画面(→ P. 273)で操作を行います。

車幅灯の点灯状態、および周囲の明るさにより、選択できる照度は異なります。

(→ P. 229)

画面でメーター操作スイッチの

を押して、

を選択する

を押して、カーソルを表示させる

メーター操作スイッチの

を押して、メーター照度を調整する

暗くなる

明るくなる

調整が完了したら、

を押して前の画

面にもどします。

メーター照度の調整

1

2
3

1
2

225

3. メーターの見方

3

メーターの見方

パワースイッチの操作や車両の状況などに応じて、いくつかの情報が
ディスプレイ上に自動表示されます。

ハイブリッドシステム始動時

ハイブリッドシステムを始動す
ると、メインディスプレイ上に
オープニングアニメーションが
表示されます。

アニメーションの終了後、通常の画
面表示にかわります。

オープニングアニメーションの実施
中に次の操作を行ったときは、アニ
メーション表示が中断されます。

・ シフトポジションを P 以外に切りかえたとき
・ シンプルインテリジェントパーキングアシスト

を ON にしたとき

走行支援システムが作動しているとき

レーダークルーズコントロール(全車速追従機能付き)

(→ P. 419)

や LDA(ステアリング制御機能付き車線逸脱警報)

(→ P. 409)

などの使用時は、マルチインフォメーションディスプレイに各システ
ムに関する情報が、状況に応じて自動表示されます。

表示される情報や表示内容などの詳細については、各システムの説明ページを
参照してください。

車両についてお知らせしたいことがあるとき

誤ったシフトポジションを選択したり、車両のシステムに問題が発生
したりした際には、マルチインフォメーションディスプレイに警告
メッセージ(または画像)が表示されます。

警告メッセージが表示されたときは、画面に表示された指示に従って、それぞ
れ対処してください。(→ P. 654)

ディスプレイ上に自動表示される情報

:グレード、オプションなどにより、装備の有無があります。

226

3. メーターの見方

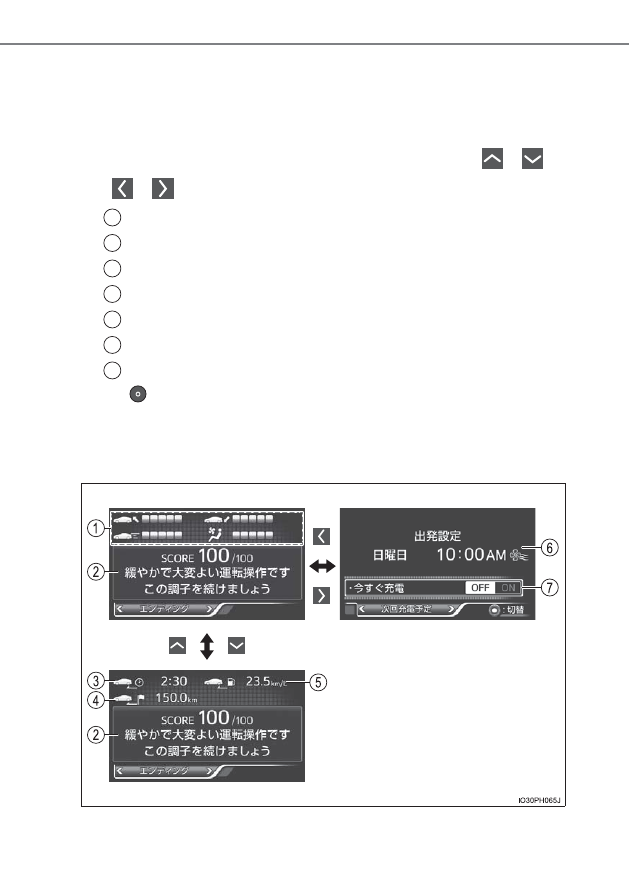

ハイブリッドシステム停止時

ハイブリッドシステムを停止すると、マルチインフォメーション
ディスプレイにエンディング画面が表示されます。

(約 30 秒間表示

されます

※1

エンディング画面の表示中、メーター操作スイッチの

を操作することで、次の情報を確認できます。

エコジャッジ採点項目のスコア表示(→ P. 259, 270)

エコジャッジの採点結果とアドバイス表示

ハイブリッドシステム始動後の走行時間

ハイブリッドシステム始動後の走行距離

ハイブリッドシステム始動後の平均燃費

次回充電予定

※2

「今すぐ充電」の ON・OFF 設定(→ P. 166)

を押すたびに、「今すぐ充電」の ON・OFF が切りかわります。

※1

ドアを施錠したときは、すぐに表示が消えます。

※2

タイマー充電スケジュールが登録されているときに表示されます。

(→ P. 157)

ハイブリッドシステムを停止したとき、

「駆動用電池冷却」の実施を

確認する画面が表示されることがあります。(→ P. 128)

1
2
3
4
5
6
7

227

3. メーターの見方

3

メーターの見方

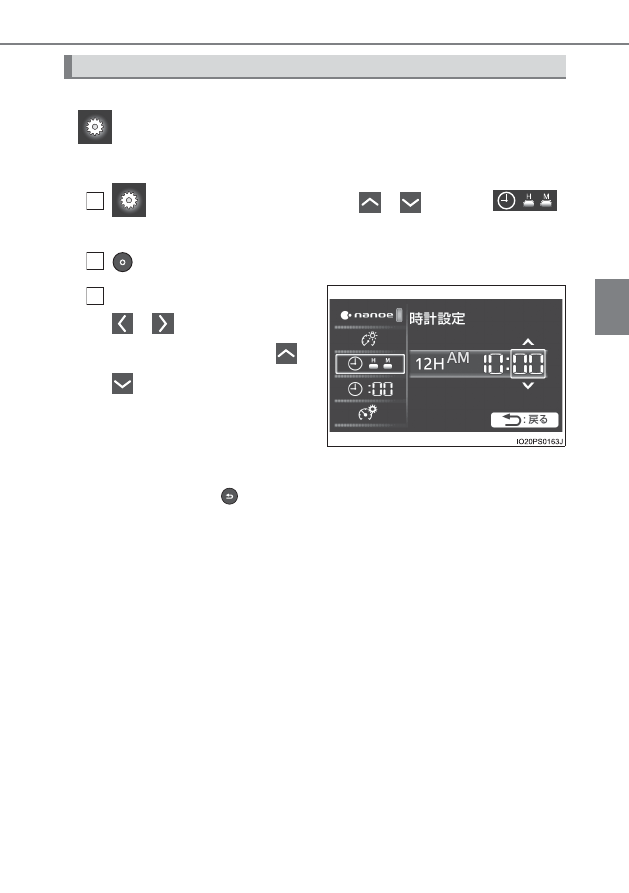

時刻を合わせるときは、マルチインフォメーションディスプレイの

画面(→ P. 273)で操作を行います。

時刻を調整するときは

画面でメーター操作スイッチの

を押して、

を選択する

を押して、カーソルを表示させる

メ ー タ ー 操 作 ス イ ッ チ の

を押して調整する項

目にカーソルを合わせ、

を押して設定を変更する

12 時間表示にするときは「12H」
を、24

時 間表 示 に す る と き は

「24H」を表示させます。

「分」を調整すると、自動的に 00 秒から作動開始します。

設定が完了したら、

を押して前の画面にもどします。

時計の調整

1

2

3

228

3. メーターの見方

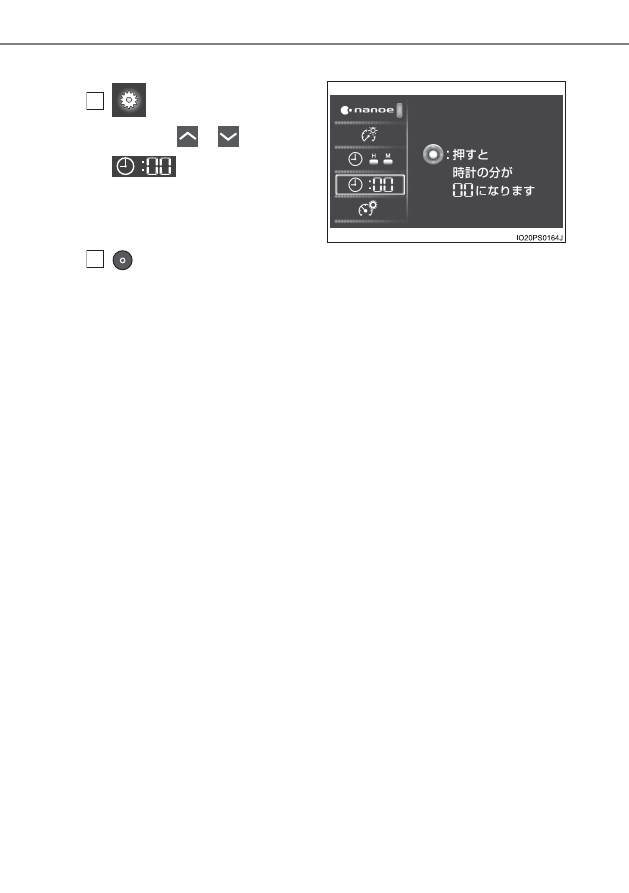

正時合わせするときは

画 面 で メ ー タ ー 操 作 ス

イ ッ チ の

を 押 し て、

を選択する

を押す

「分」の表示が「00」にかわります。

変更する前の分表示が 1 ∼ 29 のときは切り捨て、30 ∼ 59 のときは時表示
がくり上げされます。

(例)1:00 ∼ 1:29 → 1:00

1:30 ∼ 1:59 → 2:00

1

2

229

3. メーターの見方

3

メーターの見方

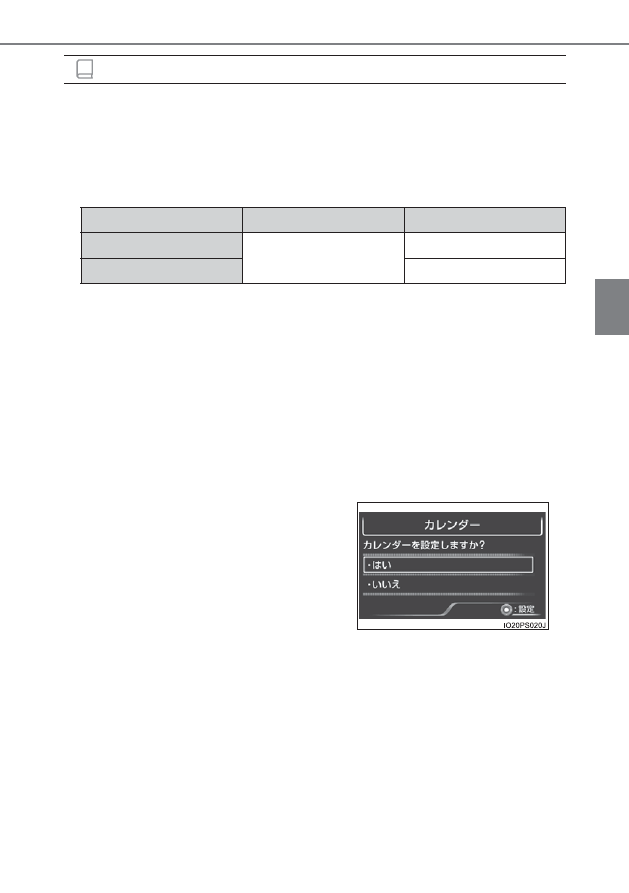

メーターの作動条件

パワースイッチが ON モードのとき

メーター照度調整について(→ P. 224)

車幅灯の点灯状態、および周囲の明るさにより、選択できる照度が次のように
異なります。

調整画面には 22 段階の目盛りが表示されますが、1 段階目(最も暗い状態)
以外の段階を選択しても、最も明るい状態のままメーター照度は変化しませ
ん。ただし、1 または 22 以外の段階に調整した場合は、周囲が暗い状態で車
幅灯を点灯したとき、調整されている値でメーター照明が点灯します。

周囲が暗いときに車幅灯を点灯すると、メーター照明が減光されます。ただし、
メーター照度を最小または最大(メーター照度調整値の 1 または 22)に設定
しているときは、車幅灯を点灯しても減光されません。

補機バッテリー端子の脱着をしたとき

時計の設定がリセットされます。

カレンダー設定について

カレンダー設定を実施するまでは、パワースイッチをONモードにするたびに確
認画面が表示されます。

設定済みのカレンダー情報は、

「メーターカスタマイズ」設定で変更することが

できます。(→ P. 276)

知識

車幅灯の消灯中

車幅灯の点灯中

周囲が明るいとき

2 段階

2 段階

周囲が暗いとき

22 段階

補機バッテリーの交換や補機バッテリーあ
がりなどによってカレンダーの記録が中断
された場合は、それぞれの処置後にパワース
イッチを ON モードにしたとき、カレンダー
の設定確認画面がマルチインフォメーショ
ンディスプレイに自動表示されます。

日付の情報が設定されていないと、電費/
燃費の記録が正しく行われません。カレン
ダー設定の確認画面が表示されたときは、
必ず設定を行ってください。(→ P. 273)

230

3. メーターの見方

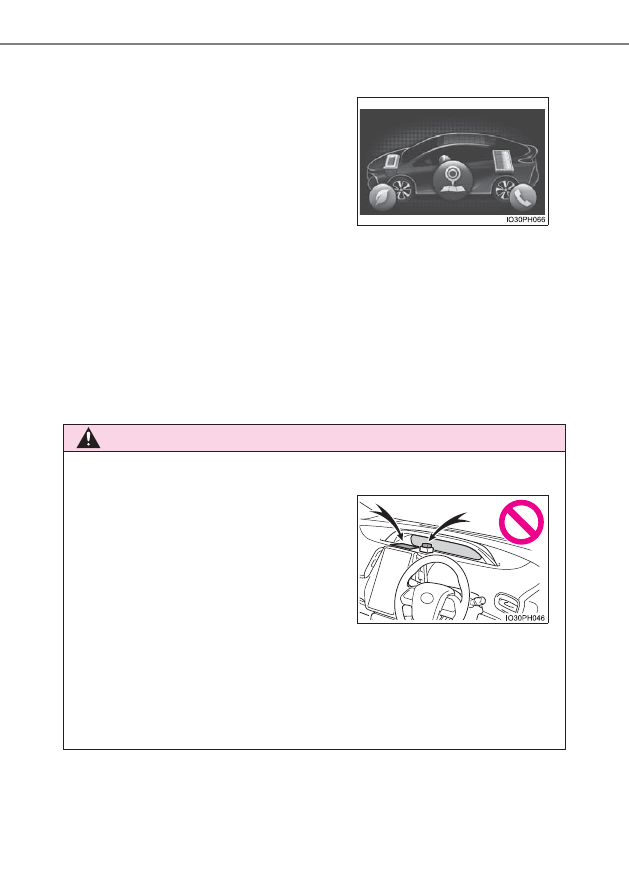

ナビゲーションシステムのメニュー画面を操作したとき

(メーカーオプションのナビゲーションシステム装着車)

液晶ディスプレイについて

ディスプレイに小さな斑点や光点が表示されることがあります。これは液晶ディ
スプレイ特有の現象でそのまま使用しても問題ありません。

割り込み表示について

ドライブモードセレクトスイッチやエアコンなどの一部の機能は、操作に連動し
て、マルチインフォメーションディスプレイ上に割り込み画面を表示します。
これらの機能の割り込み表示が不要な場合は、「メーターカスタマイズ」設定で
OFF に設定することもできます。(→ P. 276)

ナビゲーションシステムでメニュー画面を
操作すると、マルチインフォメーションディ
スプレイ上にメニュー画面のアイコンが割
り込み表示されます。

「メーターカスタマイズ」設定で、ナビゲー

ションシステムの割り込み表示を OFF に
設定することもできます。(→ P. 276)

警告

事故を防ぐために

走行中の警告

安全のため、メーター操作スイッチはできるだけ走行中に操作しないでくださ
い。メーター操作スイッチは、安全な場所に停車して操作してください。走行
中に操作すると、ハンドル操作を誤るなど、思わぬ事故につながるおそれがあ
り危険です。また、走行中は画面を見続けないでください。

メ ー タ ー 表 示 部 の 前 に も の を 置 い た り、
シールなどを貼り付けたりしないでくださ
い。置いたものがメーター表示のさまたげ
となったり、表示部に映り込んでメーター
表示が見えなくなったりして、思わぬ事故
につながるおそれがあり危険です。

231

3. メーターの見方

3

メーターの見方

注意

低温時の画面表示について

画面の温度が極めて低いときは、画面表示の切りかえが遅れる場合があります
ので、車室内を暖めてください。

232

3. メーターの見方

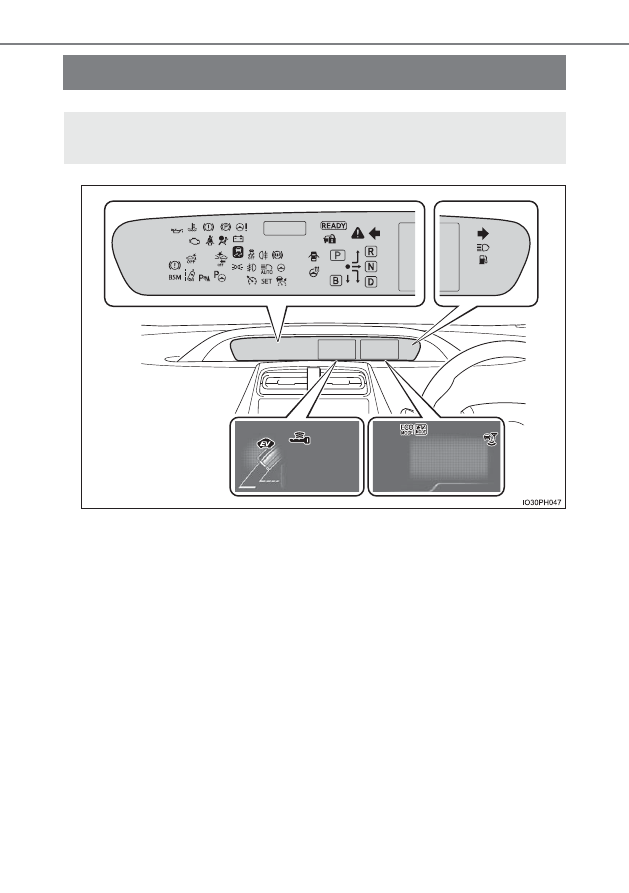

警告灯/表示灯

メーター内の警告灯/表示灯でお車の状況をお知らせします。

次のイラストは、説明のためすべての警告灯/表示灯を示しています。

233

3. メーターの見方

3

メーターの見方

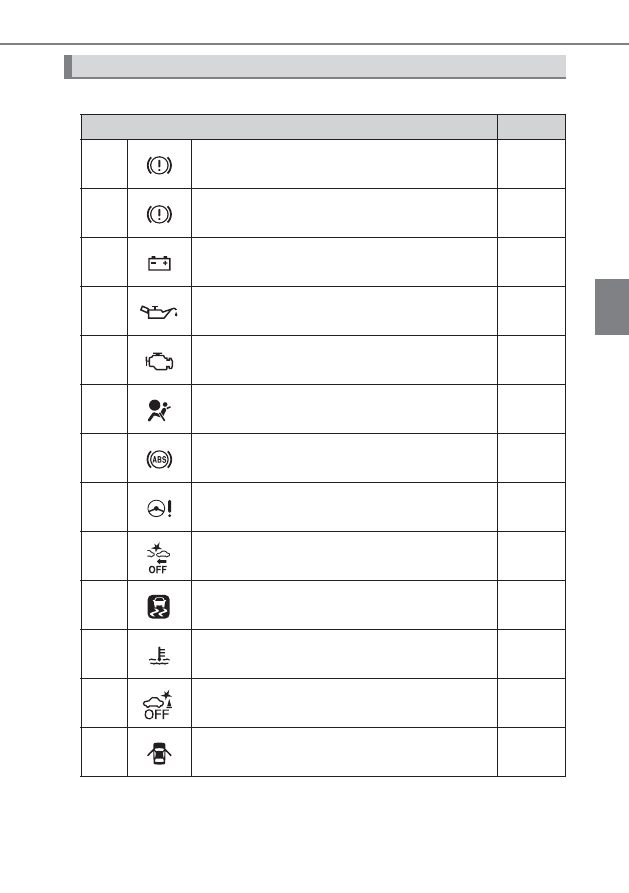

システム異常などを警告します。

警告灯

:グレード、オプションなどにより、装備の有無があります。

警告灯

参照先

ブレーキ警告灯(赤色)

P. 649

電子制御ブレーキ警告灯(黄色)

P. 649

充電警告灯

P. 649

油圧警告灯

P. 649

エンジン警告灯

P. 649

SRS エアバッグ/プリテンショナー警告灯

P. 650

ABS &ブレーキアシスト警告灯

P. 650

パワーステアリング警告灯

(赤色/黄色)

P. 650

PCS 警告灯

(点滅)

P. 650

スリップ表示灯

P. 650

高水温警告灯

P. 651

ICS OFF 表示灯

(点滅)

P. 651

半ドア警告灯

P. 651

234

3. メーターの見方

作動確認のためにパワースイッチを ON モードにすると点灯し、数秒後または
ハイブリッドシステムを始動すると消灯します。点灯しない場合や点灯したま
まのときは、システム異常のおそれがあります。トヨタ販売店で点検を受けて
ください。

燃料残量警告灯

P. 651

シートベルト非着用警告灯

P. 651

マスターウォーニング

P. 651

警告灯

参照先

235

3. メーターの見方

3

メーターの見方

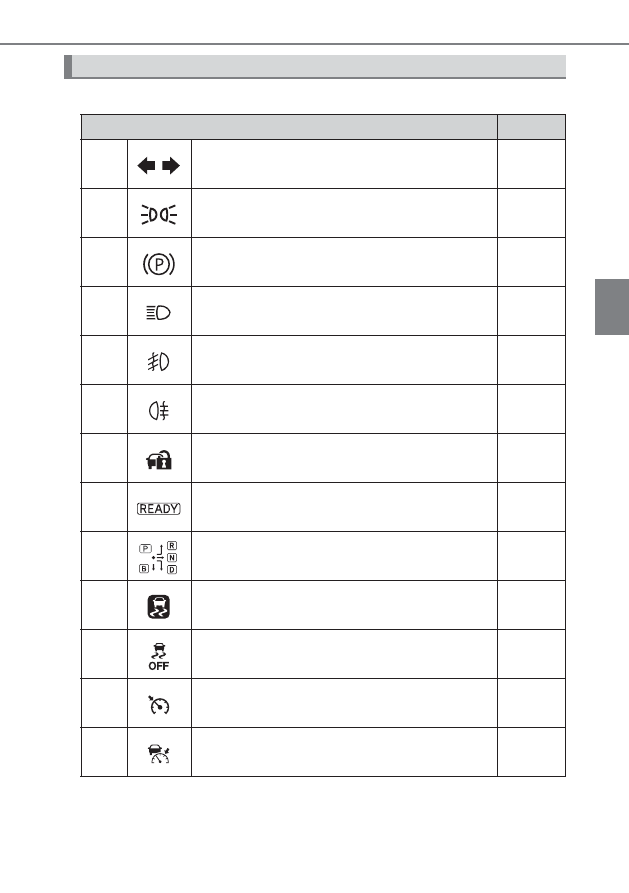

システムの作動状況を表示します。

表示灯

:グレード、オプションなどにより、装備の有無があります。

表示灯

参照先

方向指示表示灯

P. 369

尾灯表示灯

P. 371

パーキングブレーキ表示灯

P. 370

ハイビーム表示灯

P. 371

フロントフォグランプ表示灯

P. 379,

380

リヤフォグランプ表示灯

P. 380

セキュリティ表示灯

P. 62,

63

READY インジケーター

P. 357

シフトポジション表示灯

P. 363

※1

スリップ表示灯

(点滅)

P. 509

※1, 2

VSC OFF 表示灯

P. 510

クルーズコントロール表示灯

P. 430

レーダークルーズコントロール表示灯

P. 419

236

3. メーターの見方

※1

作動確認のためにパワースイッチを ON モードにすると点灯し、数秒後また
はハイブリッドシステムを始動すると消灯します。点灯しない場合や点灯し
たままのときは、システム異常のおそれがあります。トヨタ販売店で点検を
受けてください。

※2

システムが OFF のときに点灯します。

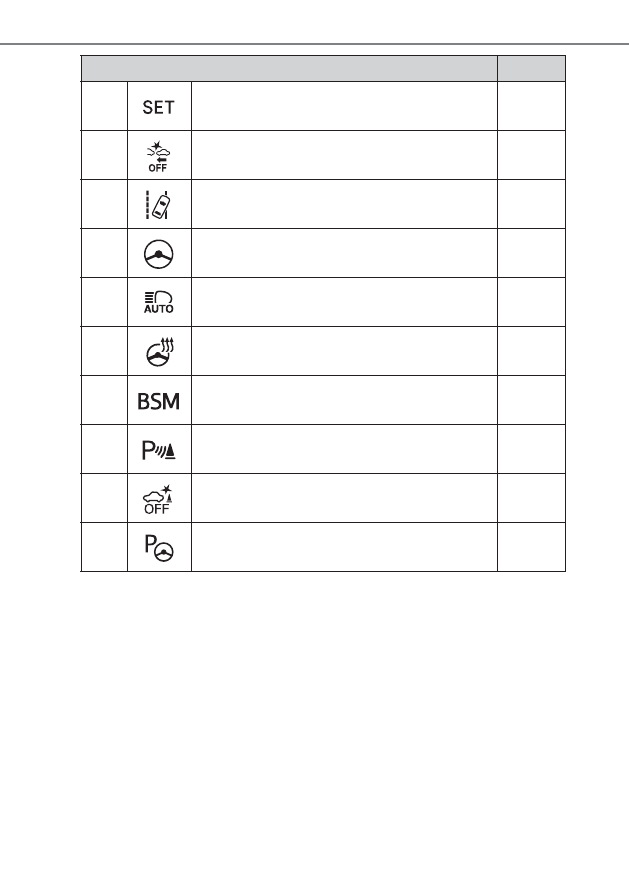

クルーズコントロールセット表示灯

P. 419

※1, 2

PCS 警告灯

P. 401

LDA 表示灯

P. 412

ステアリング制御表示灯

P. 413

アダプティブハイビームシステム表示灯

P. 375

ステアリングヒーター表示灯

P. 547

BSM 表示灯

P. 447

クリアランスソナー表示灯

P. 453

※1, 2

ICS OFF 表示灯

P. 465

※1

シンプルインテリジェントパーキングアシスト
表示灯

P. 479

表示灯

参照先

:グレード、オプションなどにより、装備の有無があります。

237

3. メーターの見方

3

メーターの見方

メインディスプレイ・マルチインフォメーションディスプレイ

※1

現在のプラグインハイブリッドシステムの作動モードに従って、表示される
表示灯がかわります。

※2

現在の走行モードに従って、表示される表示灯がかわります。

※3

現在の通信状況により、インジケーターの意匠がかわります。

ディスプレイ上に表示される表示灯・シンボル表示

:グレード、オプションなどにより、装備の有無があります。

表示灯

参照先

※1

EV ドライブモード表示灯

P. 71

※1

バッテリーチャージモード表示灯

P. 71

※2

エコドライブモード表示灯

P. 445

※2

パワーモード表示灯

P. 445

EV ドライブインジケーター

P. 257

※3

ITS Connect 通信接続状態表示

P. 437

238

3. メーターの見方

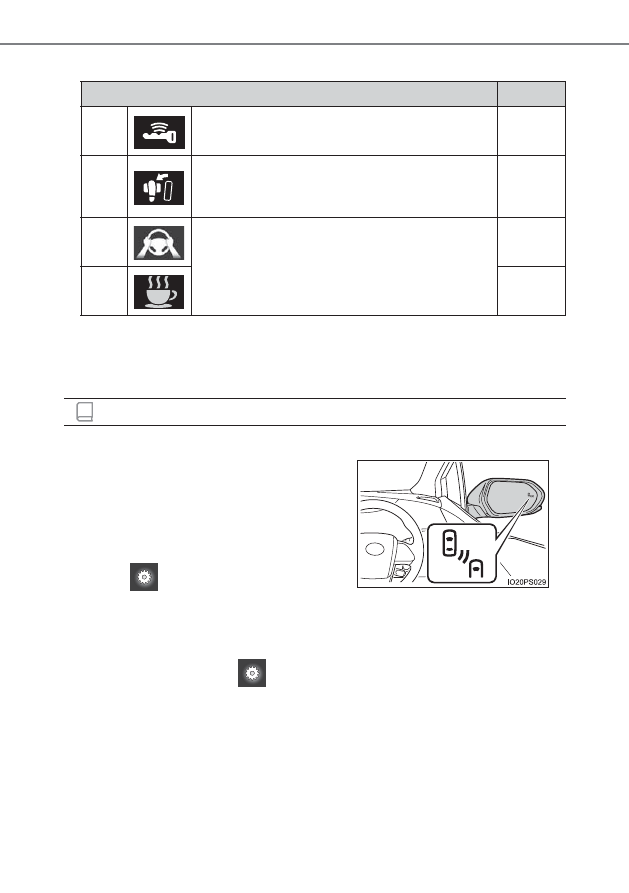

マルチインフォメーションディスプレイ(シンボル表示

メッセージに併せて表示されます。また、ここに掲載しているシンボル表示は
一例であり、マルチインフォメーションディスプレイでお知らせする内容によ
り、異なるシンボルが表示される場合もあります。

ブラインドスポットモニター(→ P. 447)のインジケーターについて

・ パワースイッチが ON モードの状態で、BSM の機能をマルチインフォメー

ションディスプレイの

画面で ON にしたとき

システムが正常であればインジケーターは数秒後に消灯します。点灯しない場
合や点灯したままのときはシステム異常のおそれがあります。トヨタ販売店で
点検を受けてください。

シンボル表示

参照先

スマートエントリー&スタートシステム

P. 357

ブレーキオーバーライドシステム/
ドライブスタートコントロール/
インテリジェントクリアランスソナー

P. 652

LDA

(ステアリング制御機能付き車線逸脱警報)

P. 652

P. 652

知識

:グレード、オプションなどにより、装備の有無があります。

ドアミラーにもインジケーターが表示さ
れます。

作動確認のため、次の条件のときインジ
ケーターが点灯します。

・ マルチインフォメーションディスプレ

イの

画面で BSM の機能を ON に

設定している状態で、パワースイッチを
ON モードにしたとき
