Toyota Prius PHV (2017 year). Instruction japanese - part 11





159

2-2. 充電について

2

プラグインハイブリッドシステム

タイマー設定について

タイマー充電スケジュールは、最大で 15 件まで登録できます。

タイマー充電機能を正しく作動させるために

次のことをご確認ください。

時計が正しい時刻に調整されていること(→ P. 227)

パワースイッチが OFF になっていること

タイマー充電スケジュールの登録後に充電ケーブルを接続すること
充電ケーブルを接続した時点の充電スケジュールを基に、充電の開始時刻が決
定されます。

充電ケーブルの接続後、充電インジケーターが点滅することを確認する

(→ P. 97)

電力遮断機能(タイマー機能を含む)を持つコンセントで使用しない
常に電力が供給されているコンセントを使用してください。タイマー機能など
で電力が遮断されるコンセントでは、設定されている時間帯に電力が遮断され
るため、意図どおりに充電が行われない場合があります。

充電ケーブルが車両に接続されたままの状態のとき

連続する複数のタイマー充電スケジュールが登録されていても、充電完了後に充
電ケーブルを取りはずして再接続するまで、次のタイマー充電は実施されませ
ん。また、駆動用電池が満充電のときは、タイマー充電は実施されません。

エアコン連動設定について

エアコン連動設定をONにすると、設定した出発時刻までエアコンが作動するた
め、エアコンの電力消費量によっては、設定時刻になっても充電が終了してい
ない場合があります。

駆動用電池が満充電の場合、タイマー充電スケジュールが登録されていても充
電は実施されませんが、エアコン連動が ON の場合は、

「出発」に設定した時刻

に近付くとエアコンのみが 1 回だけ作動します。その場合、エアコンの電力消
費によって、出発時に駆動用電池の残量が低下していることがあります。

スマートフォンとの連携について(メーカーオプションのナビゲーションシステ
ム装着車)

メーカーオプションのナビゲーションシステム装着車、かつ T-Connect にお申
込みいただいた方は、スマートフォン専用アプリケーション「Pocket PHV」で、
タイマー充電の設定操作を行うことができます。
T-Connect サービスの詳細については、別冊「ナビゲーションシステム取扱書」
を参照してください。

知識

160

2-2. 充電について

タイマー設定が無効になるとき

タイマー充電の待機中に次の操作を行ったときは、タイマー充電を一時的にキャ
ンセルして、すぐに充電を開始します。

リモートエアコンシステム(→ P. 542)を作動させたとき

マイルームモード(→ P. 181)を開始したとき

「今すぐ充電」を ON にしたとき(→ P. 166, 177)

タイマー充電を一時的にキャンセルする操作を行ったとき(→ P. 141)

外気温の影響について

充電モードを「出発」に設定したときは、外気温の影響によりタイマー設定が無
効になり、すぐに充電が開始される場合があります。

駆動用電池冷却(→ P. 128)について

タイマー充電時、駆動用電池の温度によっては駆動用電池冷却機能が作動する場
合があります。

充電モードを「開始」に設定したときは、充電開始時刻に作動します。

充電モードを「出発」に設定したときは、システムが算出した充電開始時刻の
約 30 分前に作動します。ただし、現在時刻から充電完了時刻までに十分な余
裕がないタイマー設定のときは、駆動用電池冷却時間が短くなったり、駆動用
電池冷却が作動しなかったりする場合があります。

161

2-2. 充電について

2

プラグインハイブリッドシステム

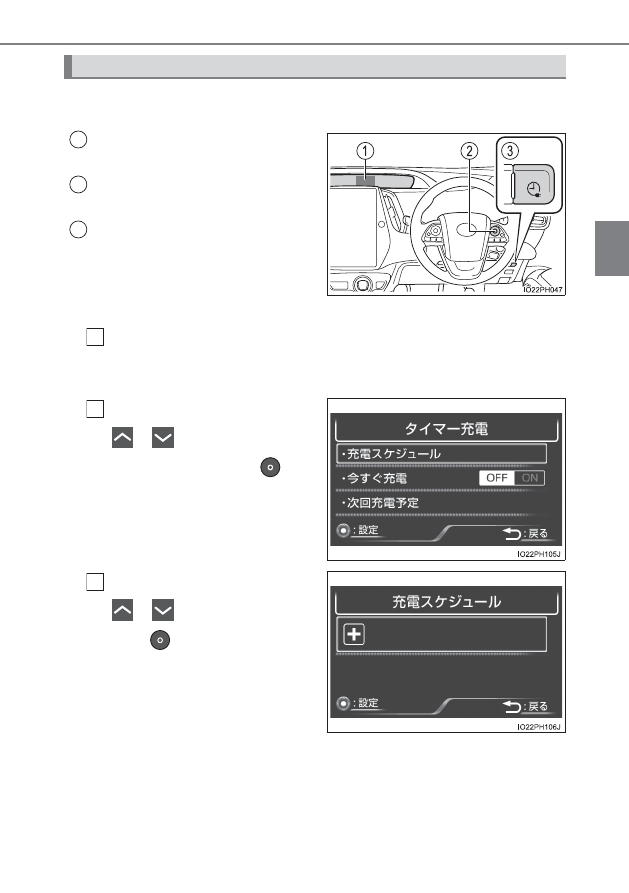

タイマー設定操作を行うときは、タイマー充電スイッチとメーター操作
スイッチを使用します。

マルチインフォメーションディ
スプレイ

メーター操作スイッチ

(→ P. 223)

タイマー充電スイッチ

タイマー充電スケジュールを登録するには

タイマー充電スイッチを押す

マルチインフォメーションディスプレイに「タイマー充電」画面が表示されま
す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、

「充電スケ

ジュール」を選択し、

を押

「充電スケジュール」画面が表示され

ます。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、

「+」を選

択し、

を押す

「タイマー設定」画面が表示されま

す。

マルチインフォメーションディスプレイでの設定操作

1

2

3

1

2

3

162

2-2. 充電について

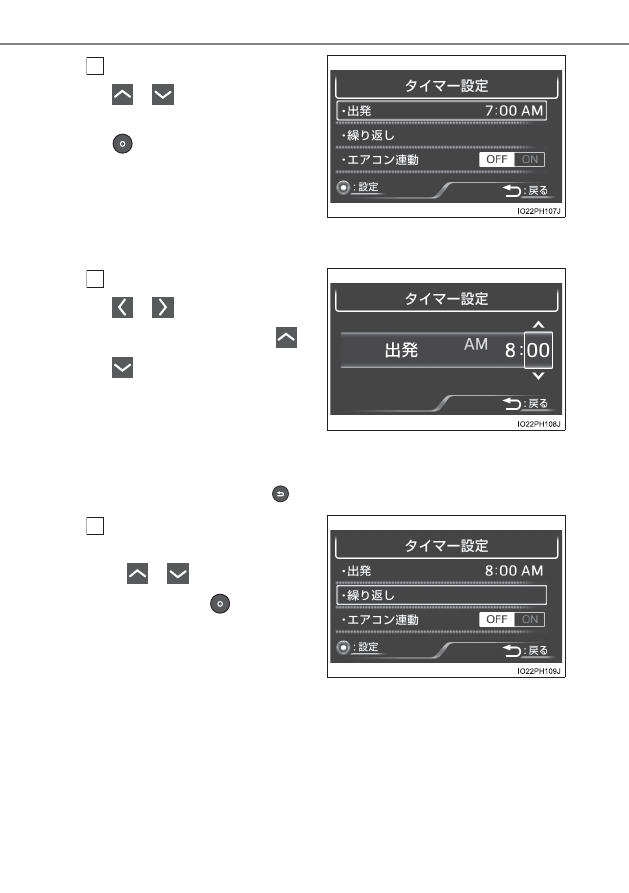

メ ー タ ー 操 作 ス イ ッ チ の

を押して、充電モー

ド / 時 刻設 定 の 行を 選 択し、

を押す

充電モード/時刻の設定画面が表示
されます。

時刻の表示(12 時間表示・24 時
間表示)は、時計の設定内容に従っ
てかわります。(→ P. 227)

メ ー タ ー 操 作 ス イ ッ チ の

を押して変更する項

目にカーソルを合わせ、

を押して設定を変更する

ご希望の充電モード、および充電開
始(または出発)時刻を設定します。

充電モードが「開始」のときは充電を開始する時刻を、

「出発」のときは充電を

完了させておきたい時刻を設定します。

ご希望の設定に変更したら、

を押して前の画面にもどします。

繰り返し設定を有効にしたい
ときは、メーター操作スイッチ

を押して、

「繰り返

し」を選択し、

を押す

設定を繰り返す曜日を選択する画面
が表示されます。

4

5

6

163

2-2. 充電について

2

プラグインハイブリッドシステム

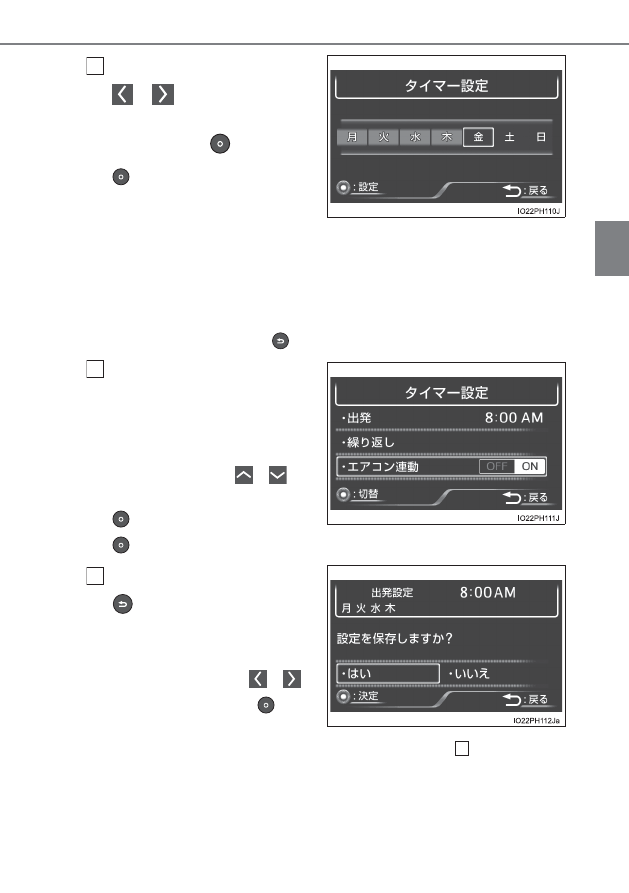

メ ー タ ー 操 作 ス イ ッ チ の

を押して繰り返し設

定を有効にしたい曜日にカー

ソルを合わせ、

を押す

を押すたびに、繰り返し設定の

ON・OFF が切りかわります。

設定を ON にすると、選択した曜日がハイライト表示に切りかわり、選択した
曜日にタイマー充電が繰り返し実施されます。複数の曜日に対して、繰り返し
設定を ON にすることも可能です。

いずれの曜日も ON に設定していない場合は、現在時刻から 24 時間以内の設
定時刻に、一度だけタイマー充電が実施されます。

ご希望の設定に変更したら、

を押して前の画面にもどします。

充電モードを「出発」に設定し
たときは、エアコン連動機能

(→ P. 157)の ON・OFF を

設定する

エアコンを作動させる場合は、メー

ター操作スイッチの

を押

し て「エ ア コ ン 連 動」を 選 択 し、

を押して機能を ON にします。

を押すたびに、機能の ON・OFF が切りかわります。

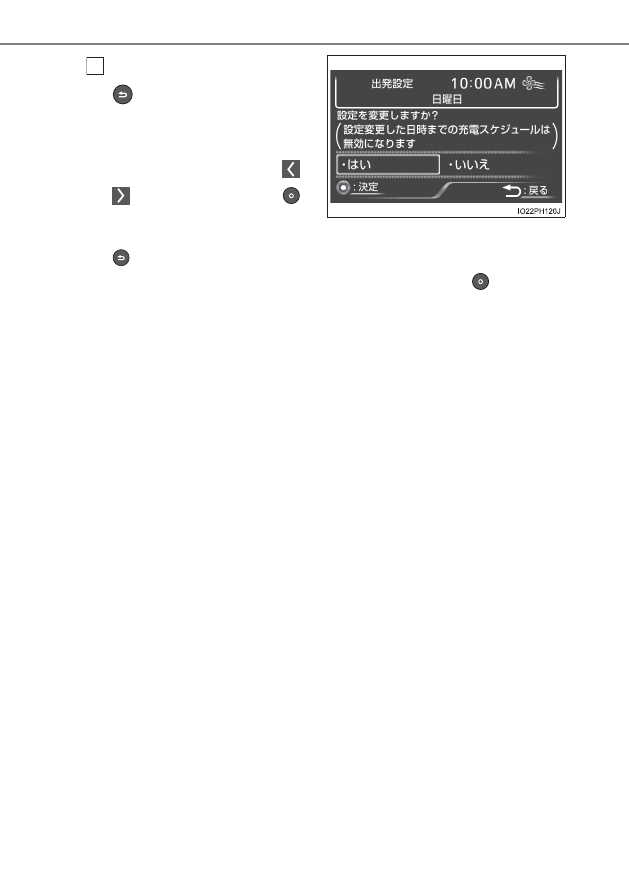

す べ て の 設 定 が 終 了 し た ら

を押す

設定の保存を確認する画面が表示さ
れます。

メーター操作スイッチの

押して「はい」を選択し、

を押す

と、設定した内容が保存されます。

設定内容を変更したい場合は、「いいえ」を選択して、手順

から設定操作を

やり直します。

設定の終了後、車両に充電ケーブルを接続すると、設定内容に従ってタイマー
充電が実施されます。

7

8

9

3

164

2-2. 充電について

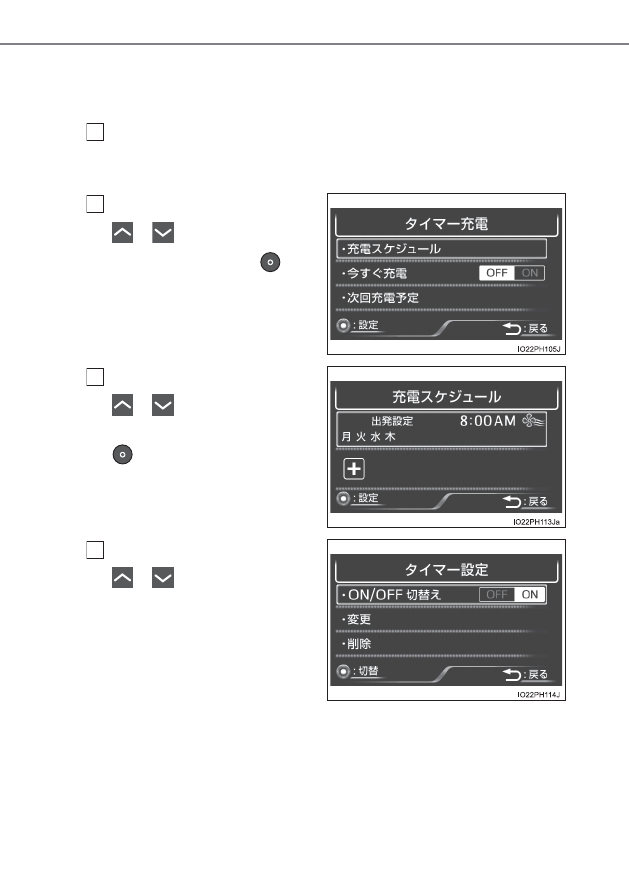

タイマー充電スケジュールの登録内容を変更するには

登録済みタイマー充電スケジュールの設定変更や機能の ON・OFF、
登録内容の削除などの操作を行えます。

タイマー充電スイッチを押す

マルチインフォメーションディスプレイに「タイマー充電」画面が表示されま
す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、

「充電スケ

ジュール」を選択し、

を押

「充電スケジュール」画面が表示さ

れ、登録済みのタイマー充電スケ
ジュールが一覧表示されます。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、内容を変

更 し た い設 定 の 行を 選 択し、

を押す

「タイマー設定」画面が表示されま

す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して操作したい

項目を選択し、それぞれ必要な
操作を行う

1

2

3

4

165

2-2. 充電について

2

プラグインハイブリッドシステム

ON/OFF 切替え

メーター操作スイッチの

を押すたびに、選択したタイマー充電ス

ケジュールの ON・OFF が切りかわります。

OFF に設定すると充電スケジュールが無効になり、タイマー充電が実施されな
くなります。

を押すと、設定が終了します。

変更

「タイマー充電スケジュールを登録するには」

(→ P. 161)の手順

降の操作要領で、ご希望の設定内容に変更します。

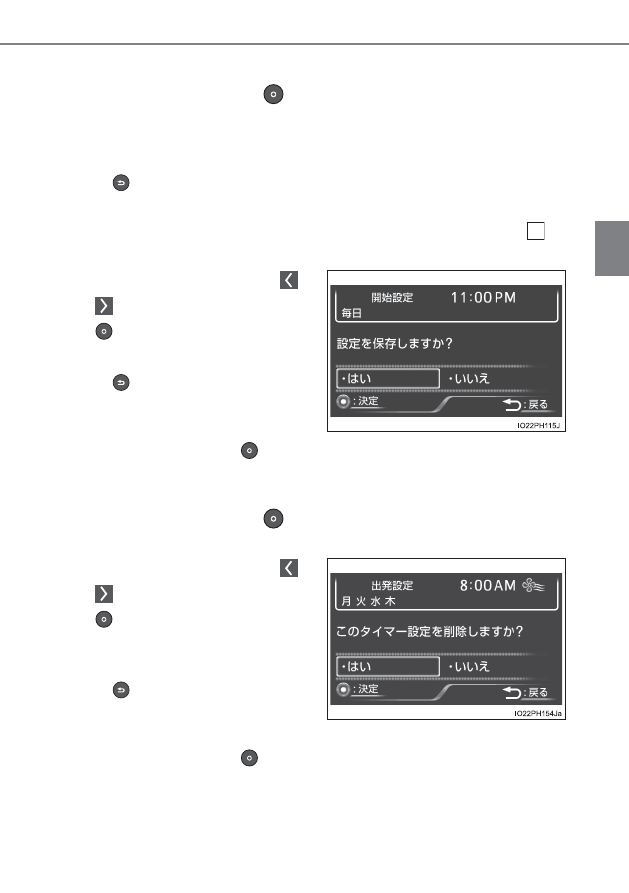

メ ー タ ー 操 作 ス イ ッ チ の

 を押して「はい」を選択し、

を押すと、変更内容が保存さ

れます。

を押すと、前の画面にもどりま

す。

登録内容の変更を中止するときは、

「いい え」を 選 択し て

を 押 しま

す。

削除

メーター操作スイッチの

を押すと、削除を確認する画面が表示さ

れます。

メ ー タ ー 操 作 ス イ ッ チ の

を 押 し て「は い」を 選 択 し、

を押すと、選択したタイマー

充電スケジュールが削除されま
す。

を押すと、前の画面にもどりま

す。

登録内容の削除を中止するときは、

「いい え」を 選 択し て

を 押 しま

す。

4

166

2-2. 充電について

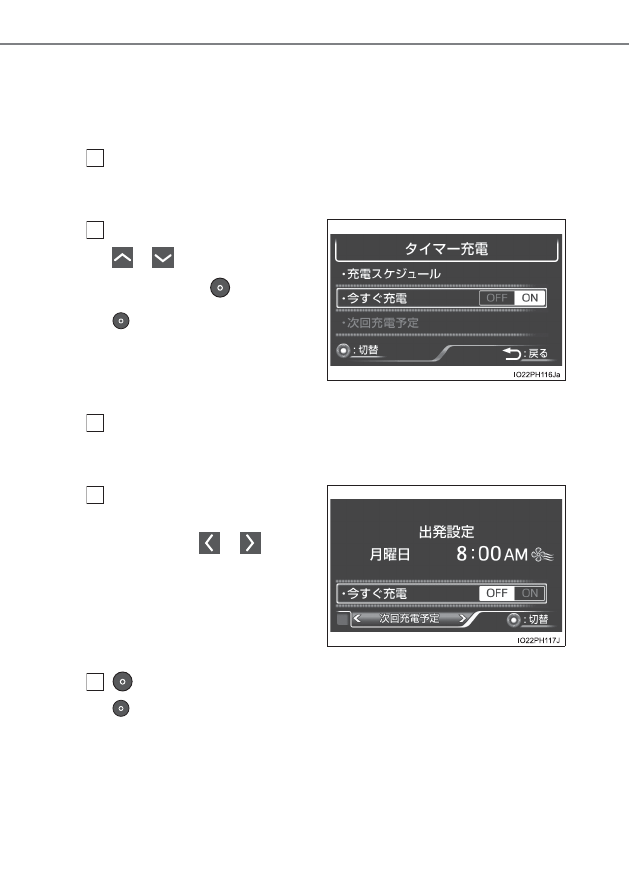

「今すぐ充電」を ON にするには

次の 2 つのうち、いずれかの方法で「今すぐ充電」の設定を変更でき
ます。

X

「タイマー充電」画面での操作

タイマー充電スイッチを押す

マルチインフォメーションディスプレイに「タイマー充電」画面が表示されま
す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、

「今すぐ充

電」を選択し、

を押す

を押すたびに、

「今すぐ充電」の

ON・OFF が切りかわります。

X

エンディング画面での操作

パワースイッチを OFF にする

マルチインフォメーションディスプレイにエンディング画面が表示されます。

(→ P. 226)

エンディング画面が表示され
ているあいだにメーター操作

ス イ ッ チ の

を 押 し

て、「次回充電予定」画面を表

示する

パワースイッチをOFFにした時点
で、

「今すぐ充電」の設定画面が表

示される場合もあります。

を押して、「今すぐ充電」を ON にする

を押すたびに、「今すぐ充電」の ON・OFF が切りかわります。

設定の終了後、車両に充電ケーブルを接続すると、すぐに充電が開始
されます。(→ P. 138)

1

2

1

2

3

167

2-2. 充電について

2

プラグインハイブリッドシステム

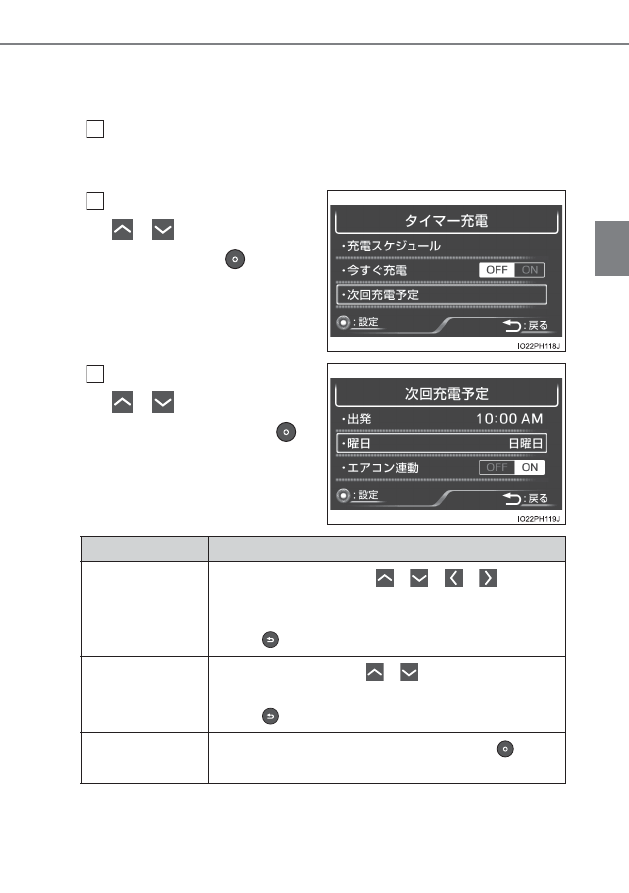

「次回充電予定」を変更するには

「今すぐ充電」を ON にしたときや、マイルームモード(→ P. 181)の使

用中などは、次回充電予定の登録内容を変更できません。

タイマー充電スイッチを押す

マルチインフォメーションディスプレイに「タイマー充電」画面が表示されま
す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、

「次回充電

予定」を選択し、

を押す

「次回充電予定」画面が表示されま

す。

メ ー タ ー 操 作 ス イ ッ チ の

を押して、設定を変

更したい項目を選択し、

押す

次の表に従って、登録内容を変更し
ます。

1

2

3

設定項目

操作

充電モード・時刻

メ ータ ー操 作ス イッチ の

を 操作 し

て、充電モード(「開始」または「出発」)と充電開始(ま
たは出発)時刻を設定します。

設定後、

を押して前の画面にもどします。

曜日

メーター操作スイッチの

を操作して、タイマー

充電を実施する曜日を選択します。

設定後、

を押して前の画面にもどします。

エアコン連動

充電モードが「出発」のときに設定できます。

を押す

たびに、エアコン連動の ON・OFF が切りかわります。

168

2-2. 充電について

す べ て の 設 定 が 終 了 し た ら

を押す

次回充電予定の変更を確認する画面
が表示されます。

メ ー タ ー 操 作 ス イ ッ チ の

を押して「はい」を選択し、

押すと、設定したタイマー設定が保
存されます。

を押すと、前の画面にもどります。

「次回充電予定」の変更を中止するときは、

「いいえ」を選択して

を押します。

4

169

2-2. 充電について

2

プラグインハイブリッドシステム

タイマー充電スイッチについて

タイマー充電スイッチは、パワースイッチの状態に関係なく機能します。
なお、パワースイッチが ON モード以外のときにタイマー充電スイッチを押し
たときは、タイマー充電の設定画面が表示されたあと、メーター操作スイッチ
を操作しない状態がしばらく続くと、自動的に表示が消えます。

タイマー充電スイッチは、走行中には使用できません。

タイマー設定操作が中断されるとき

車両が次の状態になると、タイマー設定操作が中断されます。

設定操作中にメッセージが表示されたとき

設定を確定する前にパワースイッチを操作したとき

車両が走行し始めたとき

タイマー設定操作について

マルチインフォメーションディスプレイの「車両カスタマイズ」設定から、「タ
イマー充電」画面を表示して設定操作を行うこともできます。(→ P. 704)

「次回充電予定」について

「次回充電予定」の設定内容に従って充電が実施されても、充電完了後に充電ケー

ブルを取りはずすまで、マルチインフォメーションディスプレイに表示される

「次回充電予定」の設定内容は変化しません。

「次回充電予定」の変更後にもとの設定にもどしたいとき

「今すぐ充電」をいったん ON にしてから再度 OFF にすることで、「次回充電予

定」を現在時刻から最も近い充電スケジュールに設定することができます。

充電中に「次回充電予定」を変更したとき

充電モードが「出発」のときは、充電完了までに必要な時間に応じて、現在の
充電が中断、または継続されます。

充電モードが「開始」のときは、設定した時刻から次回の充電が開始されるた
め、現在の充電は中断されます。

知識

170

2-2. 充電について

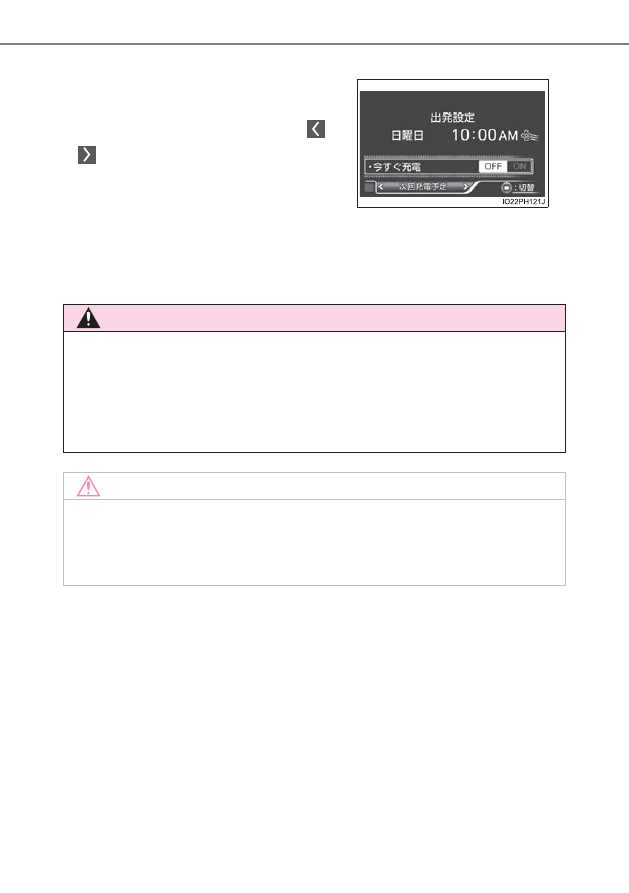

パワースイッチを OFF にしたとき

※1

充電中など、エンディング画面が表示されない場合があります。

※2

パワースイッチを OFF にした時点で、次回充電予定の確認画面が表示される
場合もあります。

パワースイッチを OFF にして、エンディン

グ画面

※1

(→ P. 226)が表示されている

あいだに、メーター操作スイッチの

を操作すると、次回のタイマー充電予

定(次回充電予定)の登録内容を確認でき

ます。

※2

警告

設定操作を行うときの警告

ハイブリッドシステムが作動した状態で操作を行う場合、車庫内など囲まれた
場所では、十分に換気をしてください。換気をしないと、排気ガスが充満し、
排気ガスに含まれる一酸化炭素(CO)により、重大な健康障害におよぶか、最
悪の場合死亡につながるおそれがあります。

注意

設定操作を行うとき

ハイブリッドシステムが停止した状態で設定操作を行うときは、補機バッテ
リーあがりにご注意ください。

171

2-2. 充電について

2

プラグインハイブリッドシステム

タイマー充電に関する設定操作は、充電スケジュール画面上で行います。

ナビゲーションシステム(メーカーオプション)の詳しい操作方法については、別
冊「ナビゲーションシステム取扱書」を参照してください。

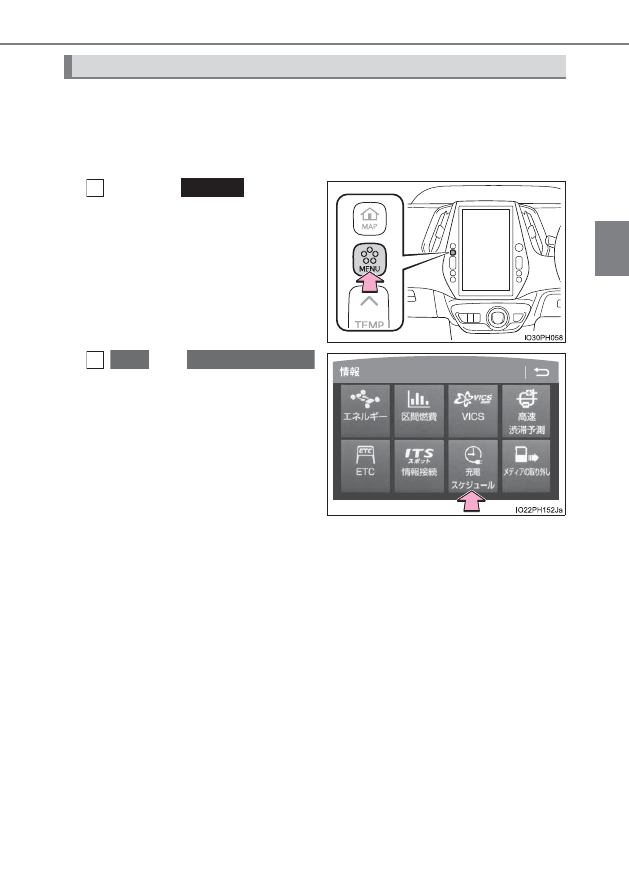

「充電スケジュール」画面を表示するには

画面外の

  を押して

メニュー画面を表示する

  ―

の順に選択する

「充電スケジュール」画面が表示され

ます。

ナビゲーションシステム(メーカーオプション)

での設定操作

:グレード、オプションなどにより、装備の有無があります。

1

MENU

2

情報

充電スケジュール

172

2-2. 充電について

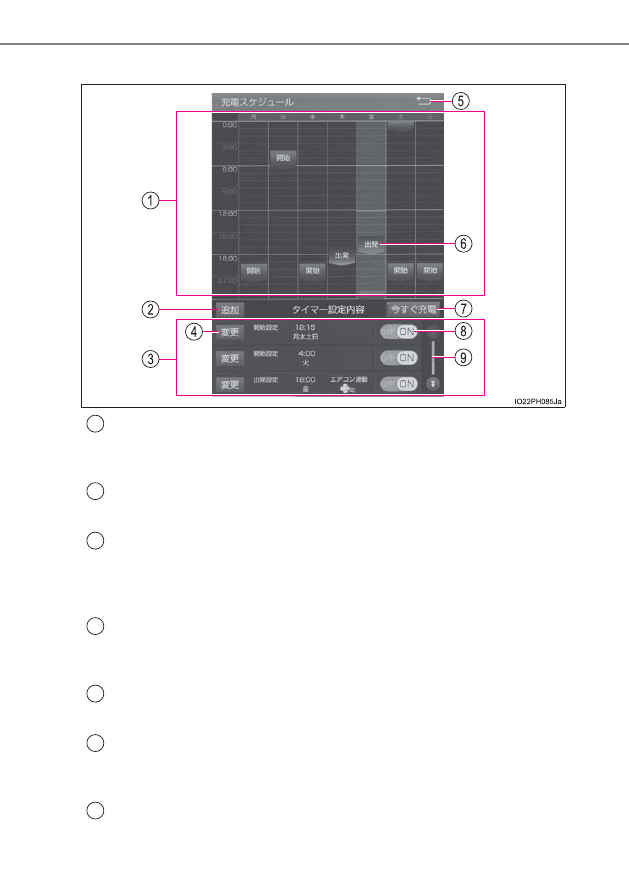

「充電スケジュール」画面の見方

タイマー充電スケジュール(カレンダー表示)

本日を起点とした 1 週間の範囲で、登録済みのタイマー充電スケジュールがア
イコンの形で一覧表示されます。

追加ボタン

タイマー充電スケジュールを新規登録するときに押します。(→ P. 174)

タイマー充電スケジュール(リスト表示)

登録済みのタイマー充電スケジュールが一覧表示されます。登録件数が 3 件を
こえるときは、上下にスクロールすることで表示内容を切りかえることができ
ます。

変更ボタン

登録済みのタイマー充電スケジュールの内容を変更・削除したいときに押しま
す。(→ P. 176)

もどるボタン

押すと、「充電スケジュール」画面が終了します。

タイマー充電スケジュール(アイコン表示)

タイマー充電スケジュールを登録すると、カレンダー上にアイコンが表示され
ます。

「今すぐ充電」ボタン

押すと「今すぐ充電」が ON になります。(→ P. 177)

1

2

3

4

5

6

7

173

2-2. 充電について

2

プラグインハイブリッドシステム

ON・OFF ボタン

押すたびにタイマー充電スケジュールの ON・OFF が切りかわります。

(→ P. 175)

スクロールバー

登録済みのタイマー充電スケジュールが 3 件をこえるとき、ボタン操作で表示
内容を切りかえることができます。

カレンダー上に表示される主な内容:

※1

赤色の線が含まれる列は、今日現在であることを示します。

※2

登録内容の変更中は、該当する設定のアイコンが強調表示されます。

(ほかのアイコンと重複した場合を除く)

※3

「今すぐ充電」

(→ P. 177)を ON にしたときは、赤色の線の位置に橙色の

アイコンが移動し、アイコン上の表示が「今すぐ」にかわります。

※4

「次回充電予定」に該当する充電スケジュールの内容は、リストには表示さ

れません。

8

9

表示

内容

赤色の線

※1

現在時刻

橙色のアイコン

※2, 3

「次 回 充 電 予 定」に 該 当 す る タ イ マ ー 充 電 ス ケ

ジュール

※4

緑色のアイコン

※2

充電モードが「出発」のタイマー充電スケジュール

青色のアイコン

※2

充電モードが「開始」のタイマー充電スケジュール

174

2-2. 充電について

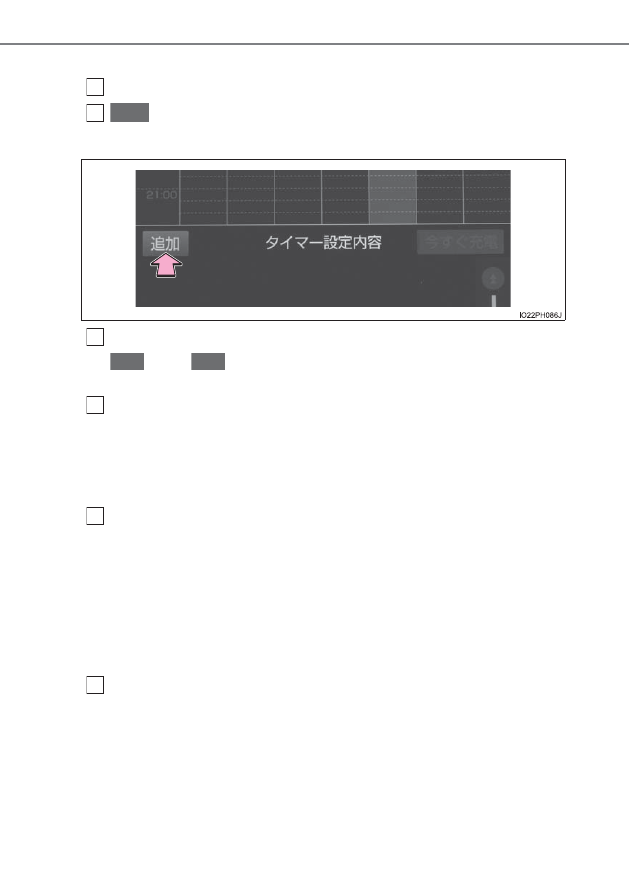

タイマー充電スケジュールを登録するには

「充電スケジュール」画面を表示する(→ P. 171)

 を押す

画面の下部に設定画面が表示されます。

充電モードを選択する

 または

 を押すと、押した側のボタン(充電モード)が ON になり、

ボタンがハイライト表示されます。

時刻設定ホイールを操作して、開始時刻(または出発時刻)を設定
する

充電モードが「開始」のときは充電を開始する時刻(開始時刻)を、

「出発」の

ときは充電を完了させておきたい時刻(出発時刻)を設定します。

ご希望の時刻が正面に表示されるように、ホイールの左右を上下に操作します。

繰り返し設定を有効にしたいときは、ご希望の曜日のボタンを押す

ボタンを押すたびに、選択した曜日の繰り返し設定の ON・OFF が切りかわり
ます。

設定を ON にするとボタンがハイライト表示に切りかわり、選択した曜日にタ
イマー充電が繰り返し実施されます。複数の曜日に対して、繰り返し設定を ON
にすることも可能です。

いずれのボタンも ON にしていない場合は、現在時刻から 24 時間以内の設定
時刻に、一度だけタイマー充電が実施されます。

充 電 モ ー ド を「出 発」に 設 定 し た と き は、エ ア コ ン 連 動 機 能(→
P. 157)の ON・OFF を設定する

エアコンを作動させる場合は、

「エアコン連動」スイッチを押して機能を ON に

します。

スイッチを押すたびに、機能の ON・OFF が切りかわります。

1
2

追加

3

開始

出発

4

5

6
