Toyota FJ Cruiser (2017 year). Instruction japanese - part 15





223

4-2. 簡単な点検・部品交換

4

お手入れのしかた

■ 車幅灯

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

224

4-2. 簡単な点検・部品交換

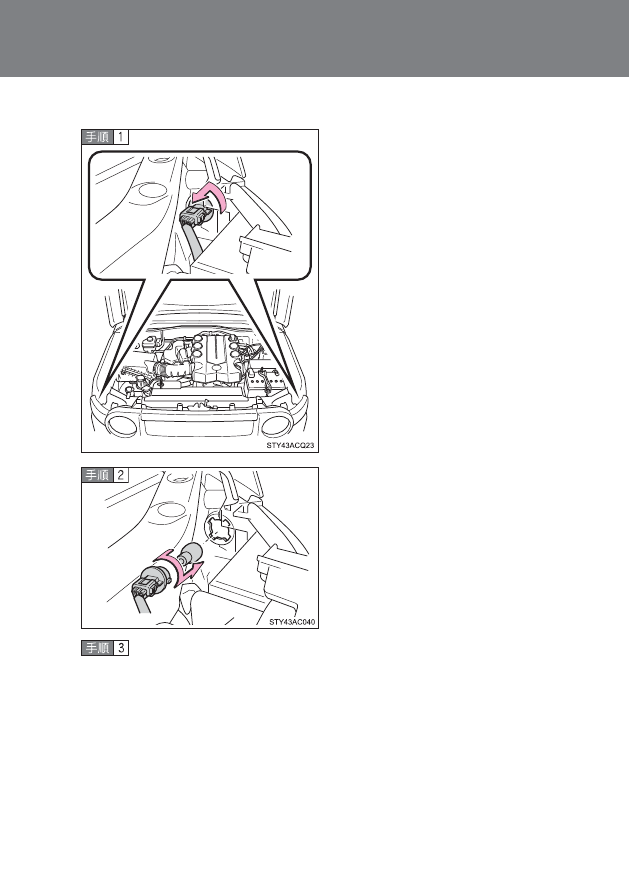

■ フロント方向指示兼非常点滅灯

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

225

4-2. 簡単な点検・部品交換

4

お手入れのしかた

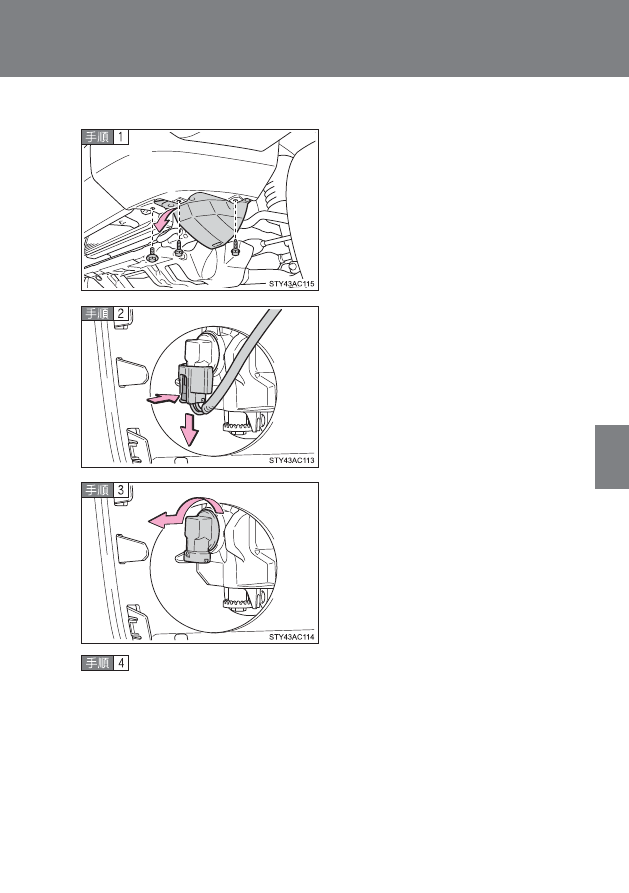

■ フロントフォグライト

フェンダーライナー固定ボルトを
はずし、フェンダーライナーをめ
くる。

コネクターを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

:車両型式などで異なる装備やオプション装備

226

4-2. 簡単な点検・部品交換

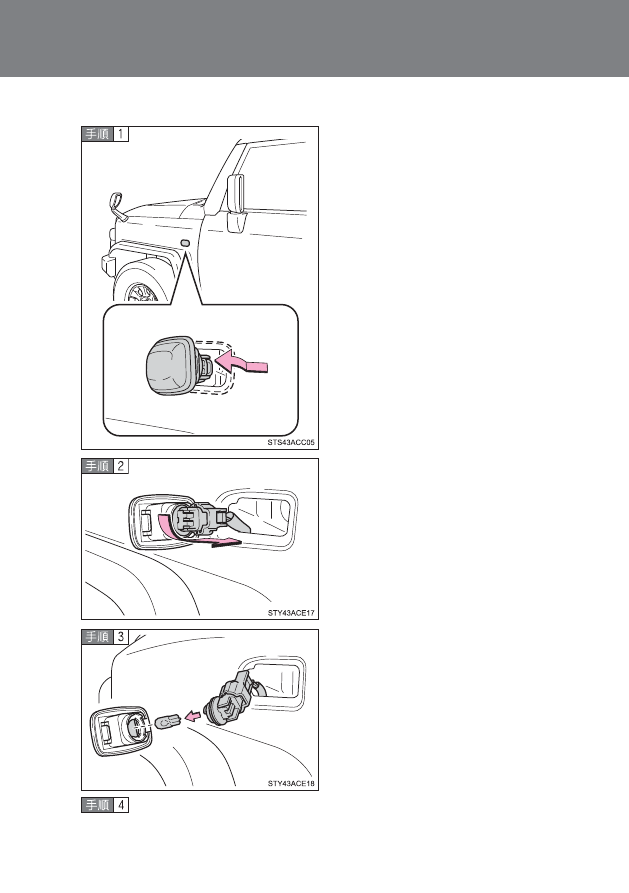

■ サイド方向指示兼非常点滅灯

ライト本体を取りはずす

ソケットを取りはずす

電球を取りはずす

取り付けるときは、取りはずしたときと逆の手順で取り付ける

227

4-2. 簡単な点検・部品交換

4

お手入れのしかた

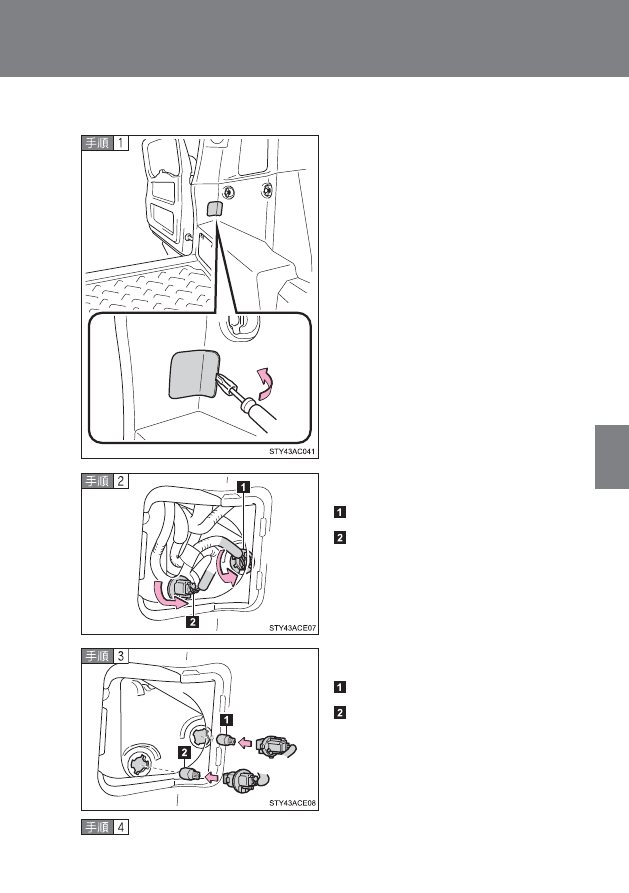

■ 尾灯/制動灯・後退灯

バックドアを開け、カバーを取り
はずす

傷が付くのを防ぐため、マイナスドラ

イバーの先端に布などを巻いて保護

してください。

ソケットをはずす

尾灯/制動灯

後退灯

電球を取りはずす

尾灯/制動灯

後退灯

取り付けるときは、取りはずしたときと逆の手順で取り付ける

228

4-2. 簡単な点検・部品交換

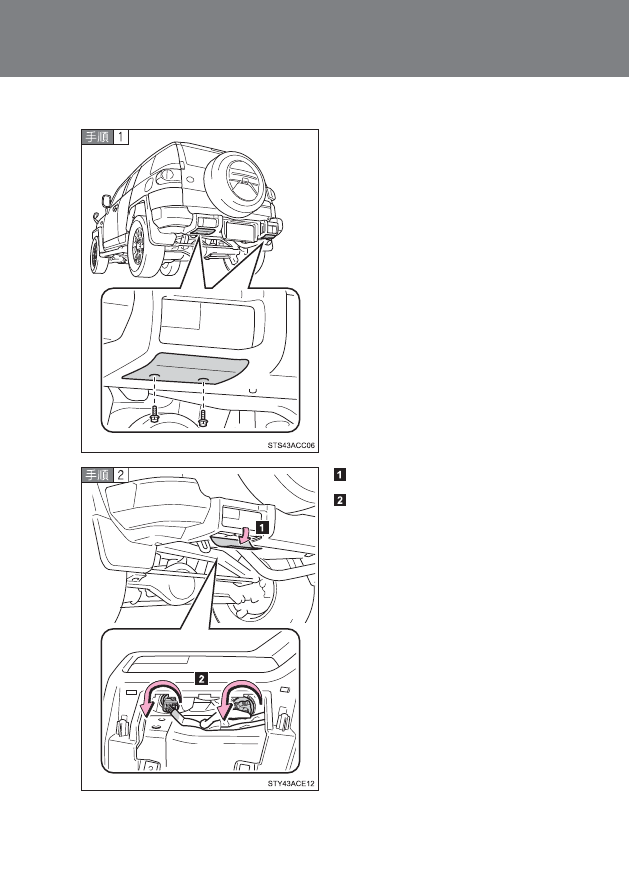

■ リヤ方向指示兼非常点滅灯/リヤフォグライト

ボルトを取りはずす

カバーを開ける

ソケットを取りはずす

229

4-2. 簡単な点検・部品交換

4

お手入れのしかた

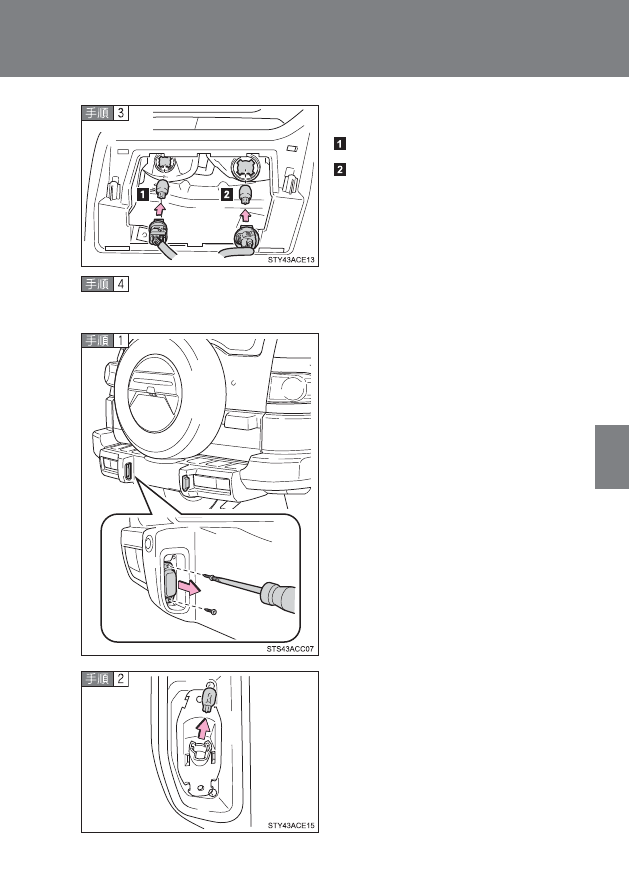

電球を取りはずす

リヤ方向指示兼非常点滅灯

リヤフォグライト

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■ 番号灯

ネジをはずしてカバーを取りはず

電球を取りはずす

230

4-2. 簡単な点検・部品交換

取り付けるときは、取りはずしたときと逆の手順で取り付ける

■ その他の電球

ハイマウントストップライトの電球が切れたときは、トヨタ販売店で
交換してください。

知識

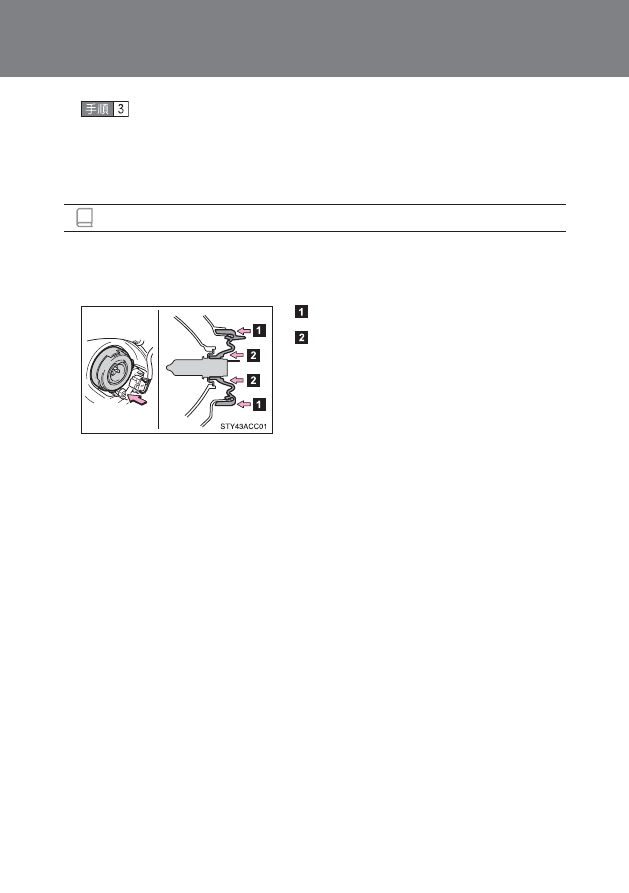

ヘッドライトのゴムカバーを取り付けるときは

確実にはめ込まれていることを確認してください。

番号灯のカバーを取り付けるときは

必ずパッキンをもとどおりに取り付けてください。パッキンが正しく取り付け

られていないと、水が入る原因になります。

ハイマウントストップライトについて

ハイマウントストップライトは数個の LED で構成されています。もし LED が

ひとつでも点灯しないときは、トヨタ販売店で交換してください。

レンズ内の水滴と曇り

次のようなときは、トヨタ販売店にご相談ください。ただし、レンズ内の一時的な

曇りは、機能上問題ありません。

レンズ内側に大粒の水滴が付いている

ライト内に水がたまっている

電球の交換について

電球の交換作業をするときに、部品などの破損が心配な方は、トヨタ販売店に

ご相談ください。

ゴムカバーの外周をしっかりとはめ込む

ゴムカバー内周(電球まわり)を全周に
わたり電球の金具部分が確認できるまで
押し込む

231

4-2. 簡単な点検・部品交換

4

お手入れのしかた

警告

電球を交換するときは

ライトは消灯してください。消灯直後は高温になっているため、交換しないで

ください。

やけどすることがあります。

電球のガラス部を素手でふれないでください。

プラスチック部または金属ケース部を持ってください。また、電球を傷付けた

り、落下させたりすると球切れや破裂することがあります。

電球や電球を固定するための部品はしっかり取り付けてください。

取り付けが不十分な場合、発熱や発火、またはヘッドライト内部への浸水によ

る故障や、レンズ内に曇りが発生することがあります。

お車の故障や火災を防ぐために

電球が正しい位置にしっかりと取り付けられていることを確認してください。

232

4-2. 簡単な点検・部品交換

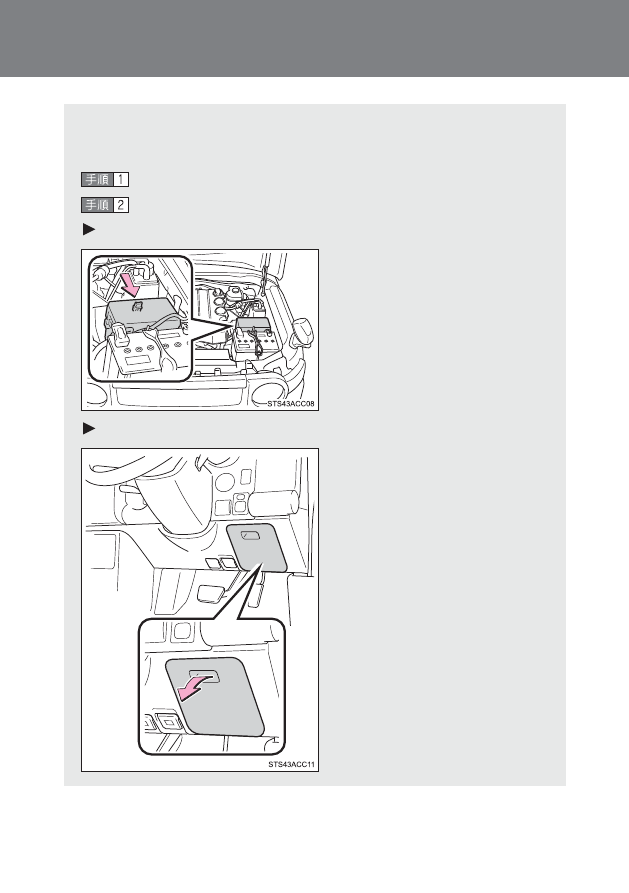

ヒューズの点検・交換

ライトがつかないときや電気系統の装置が働かないときは、ヒューズ

切れが考えられます。ヒューズの点検を行ってください。

エンジンスイッチを “ LOCK ” にする

ヒューズボックスを開ける

エンジンルーム

ツメを押しながら、カバーを持
ち上げる

運転席足元

カバーを取りはずす

233

4-2. 簡単な点検・部品交換

4

お手入れのしかた

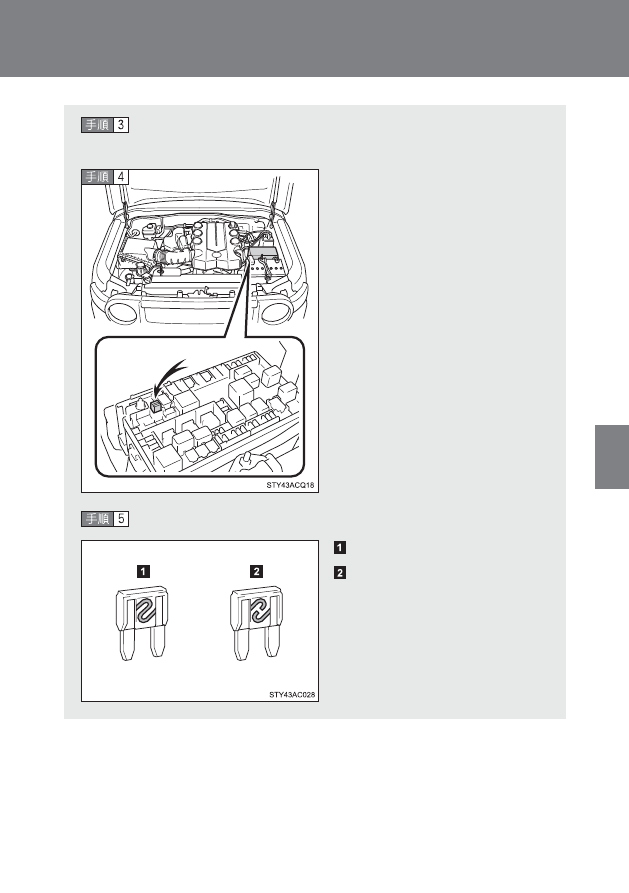

故障の状況から、点検すべきヒューズを「ヒューズの配置と
負荷」(oP. 234)で確認する

ヒューズはずしでヒューズを引
き抜くことができます。

ヒューズが切れていないか点検する

正常

ヒューズ切れ

ヒューズボックスの表示に従い、

規 定 容 量 の ヒ ュ ー ズ に 交 換 し ま

す。

234

4-2. 簡単な点検・部品交換

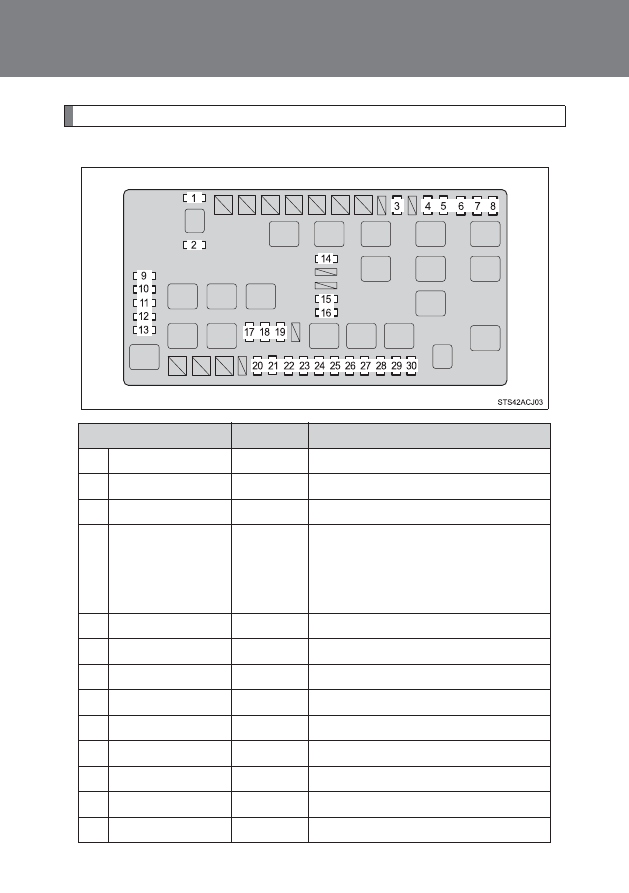

ヒューズの配置と負荷

■ エンジンルーム

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

SPARE

予備ヒューズ

2

SPARE

予備ヒューズ

3

RR FOG

10 A

リヤフォグライト

4

STOP

10 A

制動灯、ハイマウントストップライ

ト、ABS、TRC、アクティブトラク

ションコントロールシステム、VSC、

燃料噴射システム、シフトロック

5

DEICER

20 A

フロントワイパーデアイサー

6

AUX LP

15 A

未使用

7

TOWING BRK

30 A

未使用

8

OBD

7.5 A

ダイアグノーシス

9

HEAD (LO RH)

10 A

ヘッドライト(右)

10

HEAD (LO LH)

10 A

ヘッドライト(左)

11

HEAD (HI RH)

10 A

未使用

12

HEAD (HI LH)

10 A

未使用

13

EFI NO.2

10 A

燃料噴射システム

235

4-2. 簡単な点検・部品交換

4

お手入れのしかた

14

INJ

10 A

燃料噴射システム

15

DEFOG

30 A

リヤウインドウデフォッガー

16

DEFOG NO.2

10 A

燃料噴射システム

17

DOME

10 A

インテリアライト、パーソナルライ

ト、エンジンスイッチ照明、時計、

メーター

18

RADIO NO.1

20 A

オーディオ

19

ECU-B

10 A

エアコン、メインボデー ECU、SRS

エアバッグシステム、クロールコント

ロールシステム

20

ALT-S

7.5 A

充電系

21

AI-VSV

10 A

AI システム

22

HORN

10 A

ホーン

23

A/F HEATER

15 A

燃料噴射システム

24

TRN-HAZ

15 A

方向指示灯、非常点滅灯

25

ETCS

10 A

燃料噴射システム

26

EFI

20 A

EFI NO.2、燃料噴射システム

27

TOWING NO.2

30 A

未使用

28

DR/LCK

20 A

ドアロック、メインボデー ECU

29

FR FOG

10 A

フロントフォグライト

30

RADIO NO.2

20 A

オーディオ

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

236

4-2. 簡単な点検・部品交換

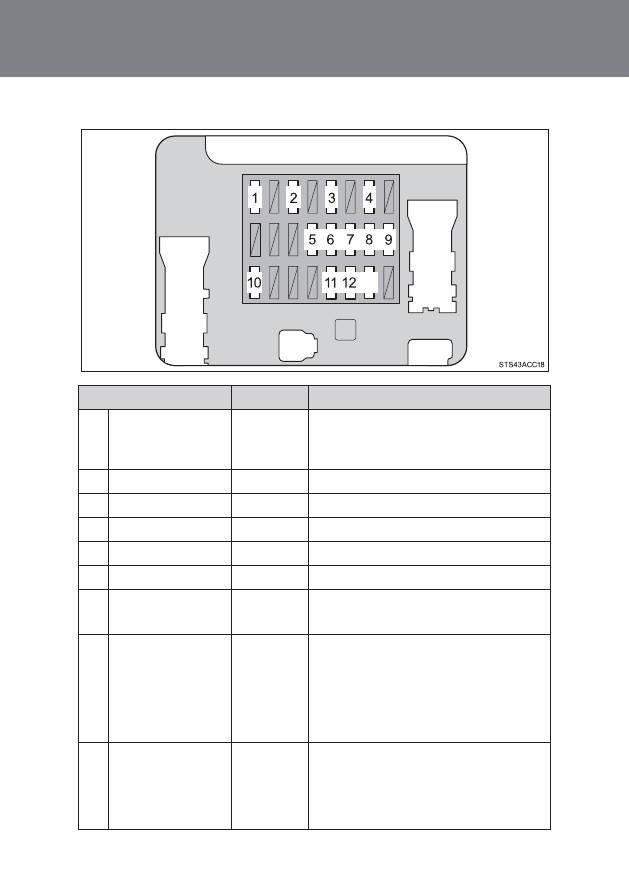

■ 運転席足元

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

1

IGN

10 A

燃料噴射システム、ABS、VSC、TRC、
アクティブトラクションコントロール
システム、SRS エアバッグシステム

2

GAUGE

7.5 A

メーター

3

WIP

20 A

ワイパー&ウォッシャー

4

4WD/DIFF

20 A

4WD システム、リヤデフロック

5

ACC SKT

15 A

アクセサリーソケット

6

IG1 NO.2

10 A

エアコン

7

WSH

20 A

ワイパー&ウォッシャー、メインボ

デー ECU

8

ECU-IG

10 A

ABS、VSC、TRC、アクティブトラ

クションコントロールシステム、バッ

クドアロック、シフトロック、メイン

ボデー ECU、クロールコントロールシ

ステム

9

IG1

10 A

方 向 指 示 灯、充 電 系、ABS、VSC、

TRC、アクティブトラクションコント

ロールシステム、後退灯、クリアラン

スソナー、リヤデフロック、メーター

13

237

4-2. 簡単な点検・部品交換

4

お手入れのしかた

10

STA

7.5 A

始動系、アクセサリーソケット

11

PANEL

7.5 A

スイッチ照明

12

TAIL

10 A

尾灯、番号灯、車幅灯、メーター照明、

照明系

13

ACC

7.5 A

シフトロック、ドアミラー、オーディ
オ、アクセサリーソケット、時計、メ
インボデー ECU

知識

ヒューズを交換したあと

交換してもライト類が点灯しないときは、電球を交換してください。

(oP. 220)

交換しても再度ヒューズが切れる場合は、トヨタ販売店で点検を受けてくだ

さい。

バッテリーからの回路に過剰な負荷がかかると

配線が損傷を受ける前にヒューズが切れるように設計されています。

警告

車の故障や、車両火災を防ぐために

次のことをお守りください。

お守りいただかないと、車の故障や火災、けがをするおそれがあります。

規定容量以外のヒューズ、またはヒューズ以外のものを使用しないでください。

必ずトヨタ純正ヒューズか同等品を使用してください。

ヒューズやヒューズボックスを改造しないでください。

ヒューズ名称

アンペア数

ヒューズの受け持つ主な装置名称

238

4-2. 簡単な点検・部品交換

注意

ヒューズを交換する前に

ヒューズが切れた原因が電気の過剰負荷だと判明したときは、トヨタ販売店で

点検を受けてください。
