Toyota FJ Cruiser. Руководство - часть 2

Быстрый указатель

 Если включается контрольный индикатор или звуковой сигнализатор. . . 101

 Если двигатель не запускается

248

 Если двигатель глохнет во время езды

251

 Если автомобиль перегревается

252

 Если спустила шина

253

 Если необходимо буксировать автомобиль

263

 Советы по езде в период обкатки

205

 Как запустить двигатель

232

 Общее обслуживание

281

 Полный указатель

ТЕГ ОТСУТСТВУЕТ

Информация по бензозаправочной станции

Топливо:

Высококачественный НЕЭТИЛИРОВАННЫЙ бензин, октановое число 91

(октановое число по исследовательскому методу 96) или выше.

Более подробная информация приведена на стр. 205.

Емкость топливного бака:

72 л (19,0 гал., 15,8 англ. гал.)

Моторное масло:

Рекомендуется универсальное моторное масло ILSAC.

Более подробная информация приведена на стр. 293.

Информация о шинах: см. страницы 297 - 304.

Давление в шинах: см. страницу 320.

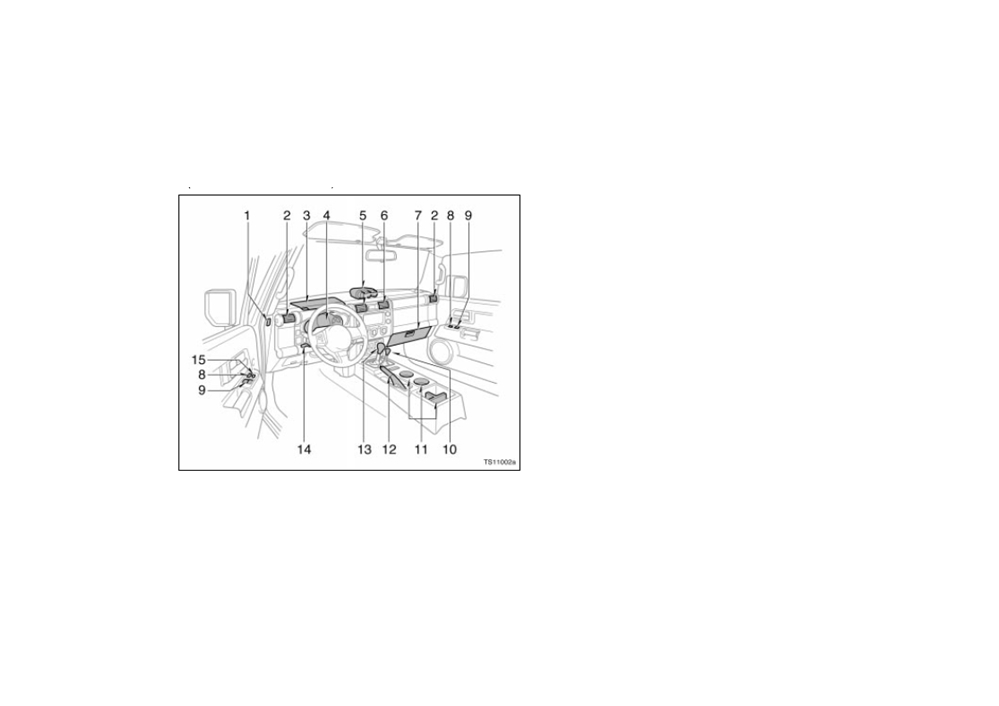

Общий вид приборного щитка



Вид A

(автомобили с автоматической коробкой передач)

1. Выпускные отверстия

боковых

стеклообогревателей

2. Боковые вентиляционные

отверстия

3. Дополнительная ниша для

мелких предметов

4. Комбинация приборов

5. Дополнительные приборы

6. Центральные

вентиляционные отверстия

7. Бардачок

8. Выключатели

электрического дверного

замка

9. Выключатель управления

электрическим

стеклоподъёмником дверей

10. Рычаг селектора

(управления автоматической

коробкой передач)

11. Держатели для чашек

12. Рычаг стояночного тормоза

13. Рычаг управления полного

привода

14. Рычаг переключения

блокировки рулевой колонки

с регулировкой по углу

наклона

15. Выключатель блокировки

стеклоподъемника

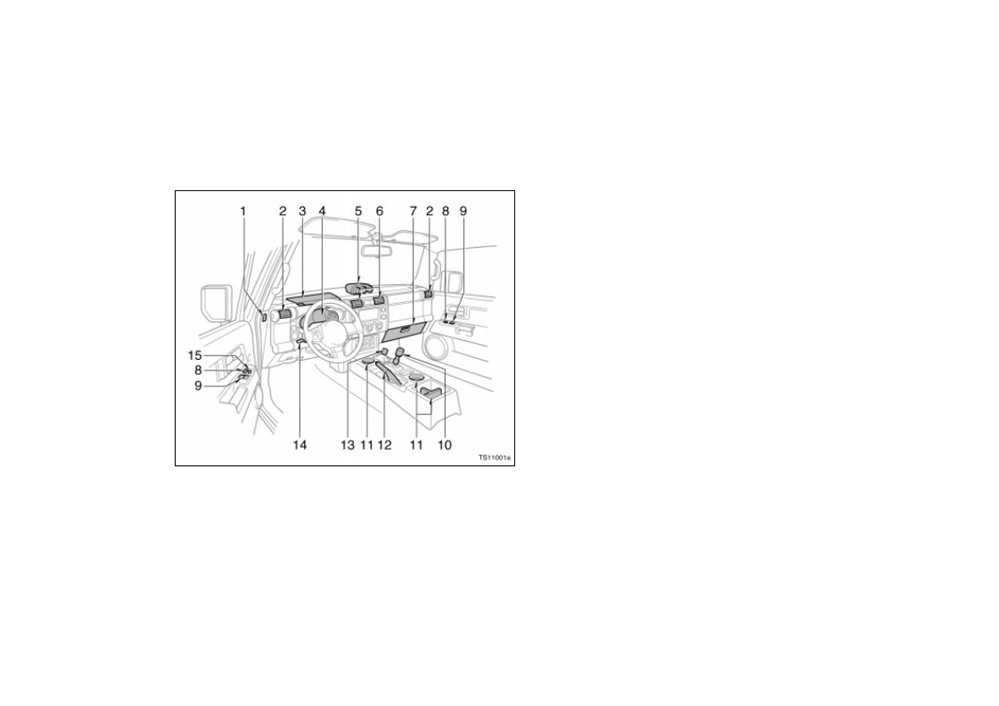

Общий вид приборного щитка



Вид A

(автомобили с механической коробкой передач)

1. Выпускные отверстия

бокового стеклообогревателя

2. Боковые вентиляционные

отверстия

3. Дополнительная ниша для

мелких предметов

4. Комбинация приборов

5. Дополнительные приборы

6. Центральные

вентиляционные отверстия

7. Бардачок

8. Выключатели

электрического дверного замка

9. Выключатель управления

электрическим

стеклоподъёмником дверей

10. Рычаг переключения

передач привода на четыре

колеса

11. Держатели для чашек

12. Рычаг стояночного тормоза

13. Рычаг переключения

механической коробки передач

14. Рычаг переключения

блокировки рулевой колонки с

регулировкой по углу наклона

15. Выключатель блокировки

стеклоподъемника

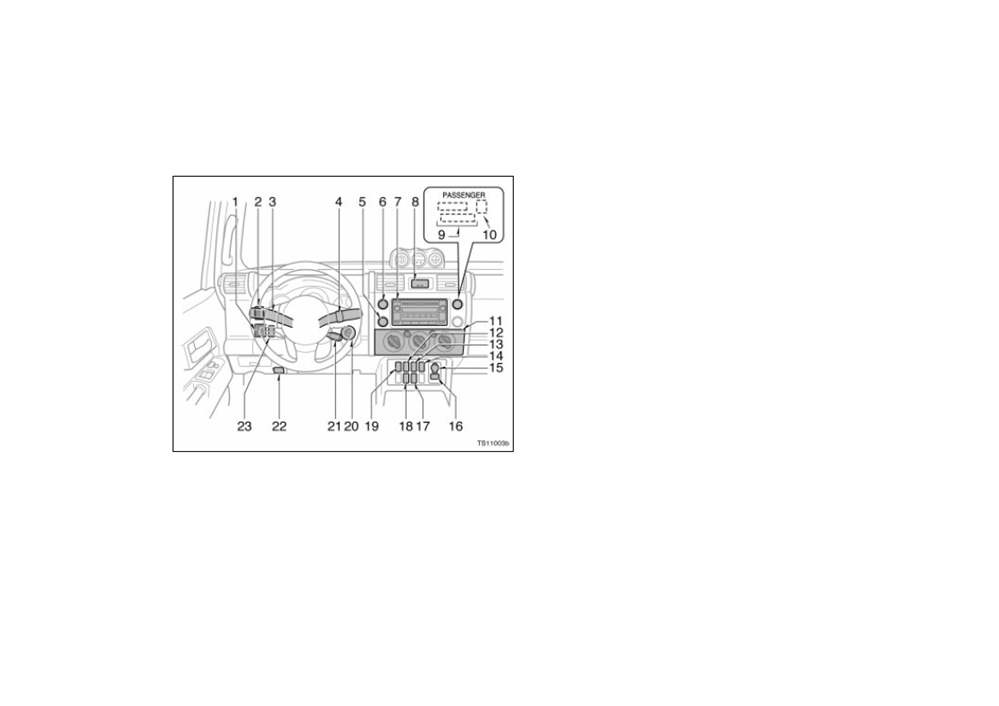

1. Электрические переключатели



Вид В

регулировки зеркала заднего вида

2. Регулятор подсветки панели

приборов

3. Переключатели фар и сигналов

поворота

4. Переключатели стеклоочистителя

и омывателя

5. Переключатель обогревателя

заднего стекла

6. Включатель аварийных мигающих

сигналов

7. Аудио-система

8. Часы

9. Сигнальная лампа классификации

пассажира, сидящего на переднем

сиденье

10. Напоминающий сигнал ремня

безопасности переднего сиденья

11. Регуляторы системы

кондиционирования воздуха

12. Включатель блокировки заднего

дифференциала

13. Включатель активной

противобуксовочной системы

14. Выключатель сабвуфера

15. Розетка

16. AUX- адаптер

17. Включатель интуитивного

парктроника

18. Главный выключатель розетки

19. Выключатель “AUTO LSD”

20. Замок зажигания

21. Переключатель круиз-контроля

22. Рычаг разблокировки замка

капота

23. Выключатель пуска с муфтой

сцепления

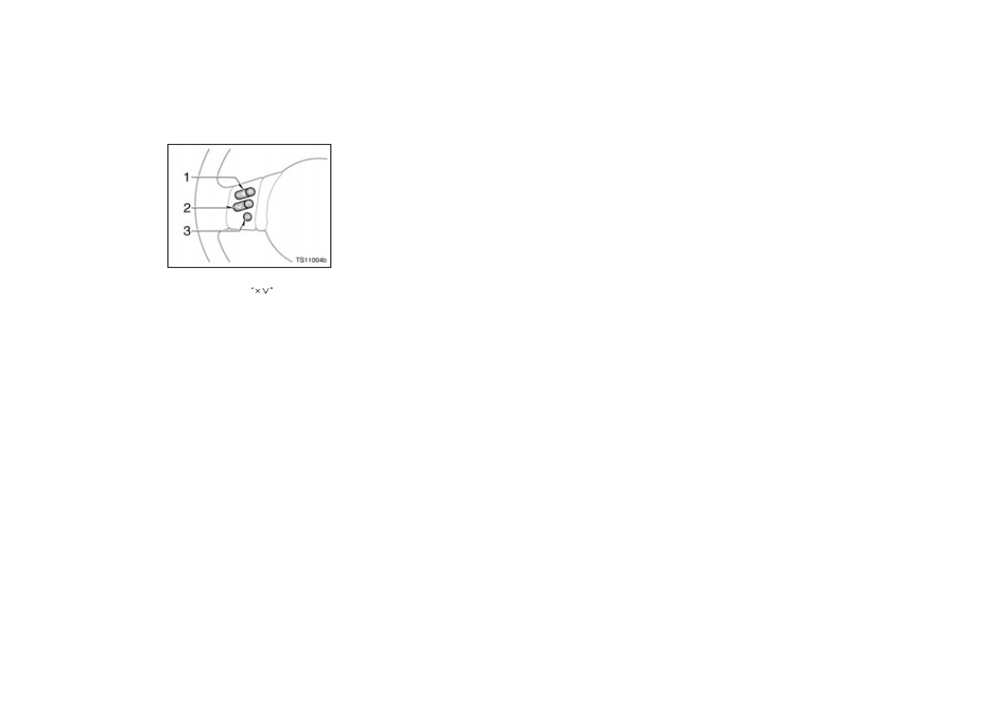

 Рулевые переключатели

1. Регулятор громкости

2. Переключатель

3. Переключатель “MODE”

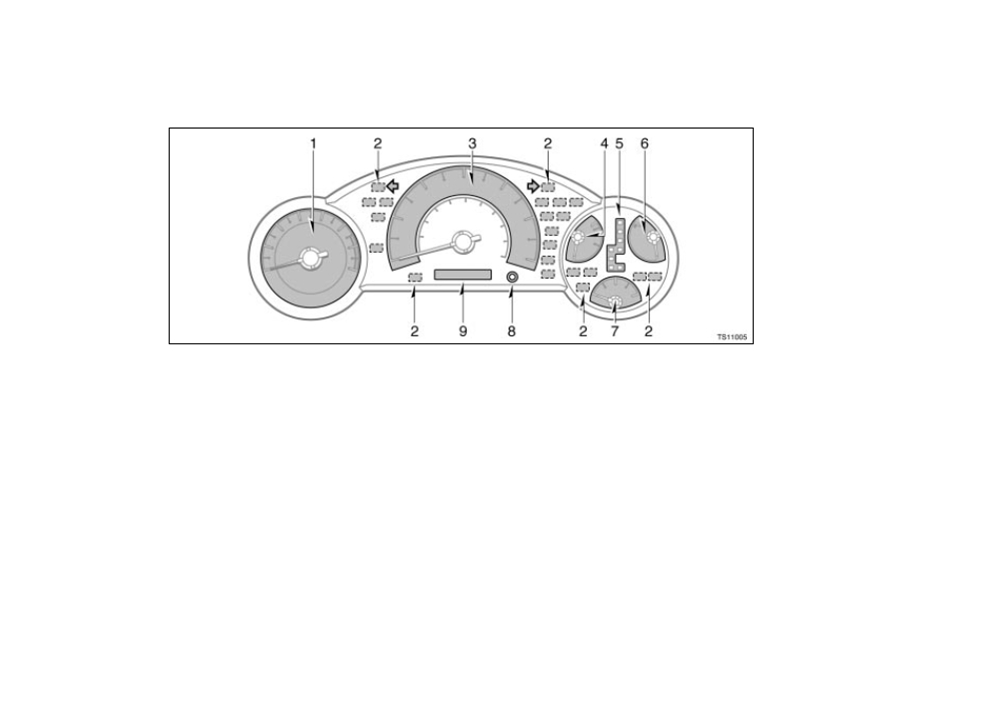

Общий вид комбинации приборов

1. Тахометр

4. Вольтметр

7. Указатель уровня топлива

2. Контрольные лампы и индикаторы

5. Световые индикаторы передач

8. Кнопка сброса счетчика пробега

(только для моделей с автоматической

3. Спидометр

9. Одометр и два счетчика пробега

коробкой передач)

6. Указатель температуры охлаждающей

жидкости двигателя

Индикаторы на приборном щитке

Предупреждающий световой сигнал тормозной

o Предупреждающий световой сигнал

системы∗1

системы стабилизации (VSC) *1

o Предупреждающий световой сигнал

системы автоматического контроля

Напоминающий световой сигнал ремня

пробуксовывания**1 (для моделей с

безопасности водителя*1

приводом на два колеса)

o Предупреждающий световой сигнал

активной противобуксовочной системы**1

Напоминающий световой сигнал ремня

(для моделей с полным приводом с

безопасности пассажира, сидящего на

механизмом блокировки заднего

переднем сиденье*1

дифференциала)

o Предупреждающий световой сигнал _

Световой сигнал системы зарядки∗1

системы “AUTO LSD” (самоблокиру-

ющийся дифференциал повышенного

трения)*1 (для моделей с приводом на

Предупреждающий световой сигнал низкого

два колеса)

давления моторного масла∗1

Предупреждающий световой сигнал открытых

Световой индикатор неисправности∗1

дверей∗1

Напоминающий световой сигнал замены

Предупреждающий световой сигнал системы

моторного масла∗1

подушки безопасности∗1

(для автомобилей, которые продаются в США)

Предупреждающий световой сигнал

температуры масла для автоматических

коробок передач∗1 (для моделей с полным

приводом)

Предупреждающий световой сигнал

Предупреждающий световой сигнал не

антиблокировочной тормозной системы∗1

установленного положения «Park» АТ *1

(для моделей с полным приводом)

Световой сигнал классификации пассажира,

сидящего на переднем сиденье

Световой сигнал активной противобуксовочной

системы (для моделей с полным приводом с

Световой сигнал дальнего света фар

механизмом блокировки заднего

дифференциала)

Световые сигналы сигналов поворота

Световой сигнал круиз-контроля∗4

Световые сигналы автоматической коробки

передач

∗1: Подробнее см. “Контрольные индикаторы и звуковая

Световой сигнал блокировки заднего

предупреждающая сигнализация” на стр. 101 в Разделе 1−6.

дифференциала∗3

∗2: Если этот сигнал мигает, см. “Система полного привода” на

Световой сигнал блокировки межосевого

стр. 120 в Разделе 1−7.

дифференциала∗2

∗3: Если этот сигнал мигает, см. “Система блокировки заднего

Световой сигнал отключения электронной

дифференциала” на стр. 132 в Разделе 1−7.

системы стабилизации (VSC)

∗4: Если этот сигнал мигает, см. “Круиз-контроль” на стр. 135 в

Разделе 1−7.

Световой сигнал привода на четыре колеса 2

(для моделей с полным приводом)

Световой сигнал скольжения

Световой сигнал “AUTO LSD” (самоблокиру-

ющийся дифференциал повышенного трения)

(для моделей с приводом на два колеса)

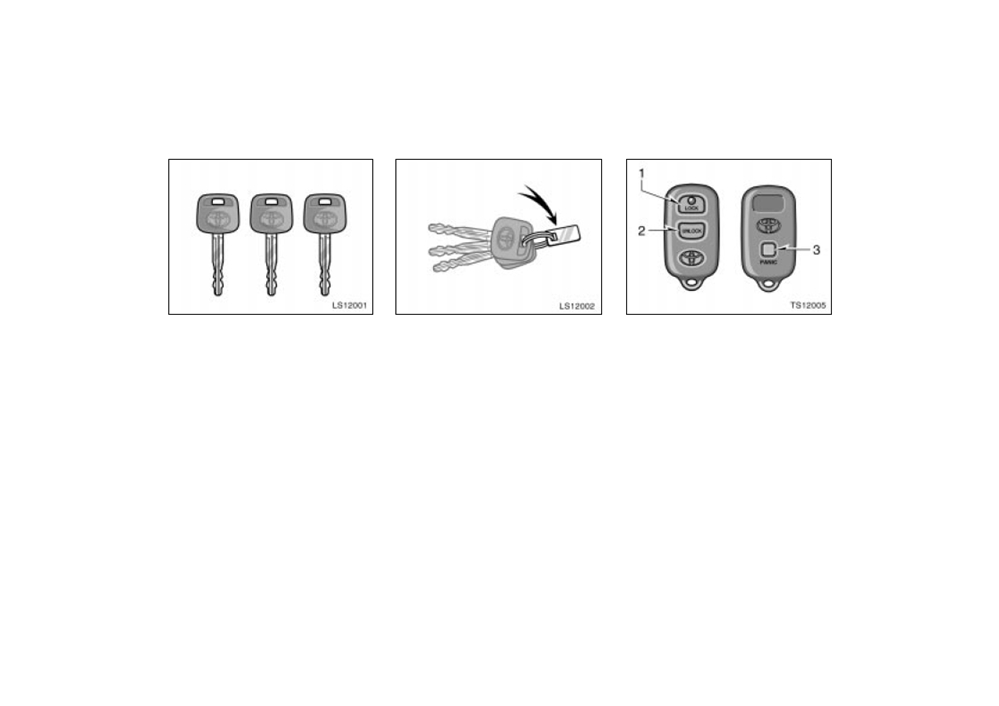

Ключи

Дистанционное управление —

Эти ключи подходят к любому замку.

НОМЕРНАЯ ПЛАСТИНКА КЛЮЧА

1. Кнопка “LOCK” (запереть на замок)

Номер ключа указан на пластинке.

Так как боковая дверь может закрываться

2. Кнопка “UNLOCK”(открыть замок)

без ключа, вам следует всегда иметь при

Храните пластинку в безопасном месте,

3. Кнопка “PANIC”

себе запасной ключ на тот случай, если вы

таком, как бумажник, но не в автомобиле.

случайно закроете ключи в автомобиле.

Если вы потеряете ключи, или вам

потребуется дополнительный ключ, дилер

Toyota сможет сделать для вас дубликат

ключа, по его номеру.

Рекомендуем записать номер ключа и

хранить эту информацию в безопасном

месте.

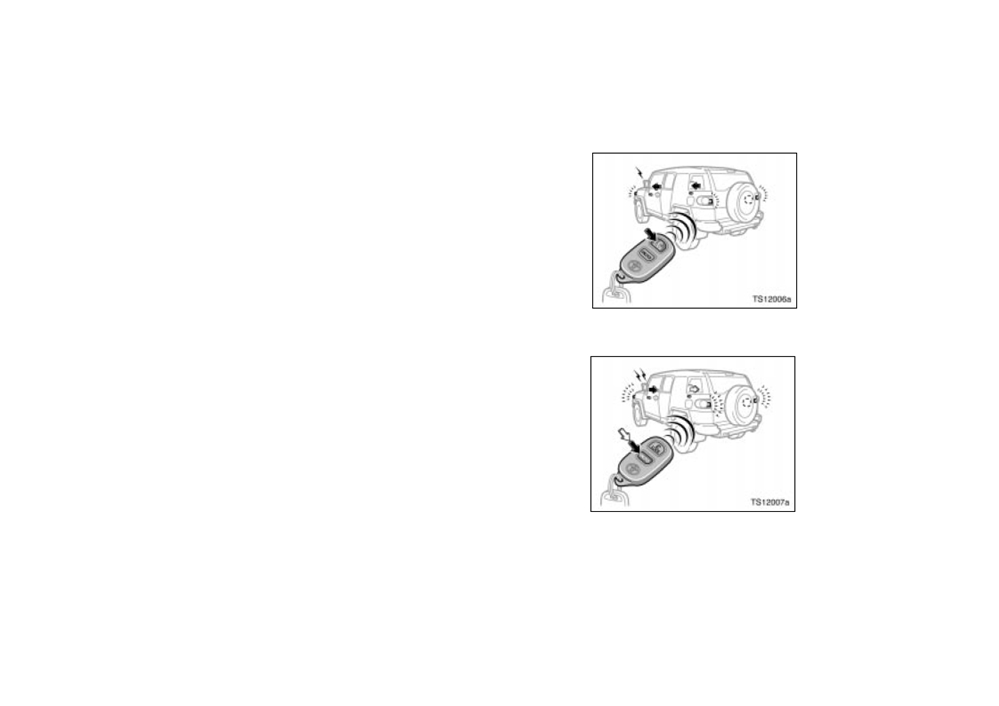

—Запирание и отпирание дверей

Дистанционное радиоуправление (ДУ)

Если ДУ не приводит в действие дверные

предназначено для того, чтобы

замки или сигнализацию, или не работает

запирать на замок и отпирать все

на обычном расстоянии:

боковые двери и заднюю дверь, или

 Проверьте, насколько близко вы

включать

режим

"PANIC”

с

находитесь от радиопередатчиков,

расстояния, равного примерно 1 м (3

таких

как

радиостанция или

фута) от автомобиля.

аэропорт, которые могут вызывать

Любую из кнопок следует нажимать

помехи в работе ДУ.

медленно и уверенно.

 Возможно исчерпался

ресурс

Передатчик ДУ является электронным

батарейки.

Проверьте батарейку

компонентом.

Во

избежание

передатчика ДУ.

Инструкции по

повреждения передатчика, следуйте

замене батарейки приводятся на стр.

следующим инструкциям.

15, см. «—Замена батарейки».

 Не оставляется передатчик в местах,

В случае утери передатчика, свяжитесь с

Запирание на замок

где может наблюдаться высокая

вашим дилером Toyota как можно скорее,

температура, т.к. приборный щиток.

чтобы исключить любую возможность

кражи или аварии.

 Не разбирайте его.

(См. «Если вы потеряли передатчик ДУ»

 Избегайте

резких

ударов

на стр. 269 в Разделе 4.)

передатчика о другие предметы и не

роняйте его.

 Не кладите передатчик в воду.

Вы можете использовать до

4-х

передатчиков ДУ для одного автомобиля.

Более подробную информацию вам

может предоставить ваш дилер Toyota.

Отпирание
