Тойота Камри (92-97 года). Зеркала заднего вида с электроприводом



Тойота Камри (92-97 года). Зеркала заднего вида с электроприводом

15.24. Зеркала заднего вида с электроприводом

ОБЩИЕ СВЕДЕНИЯ

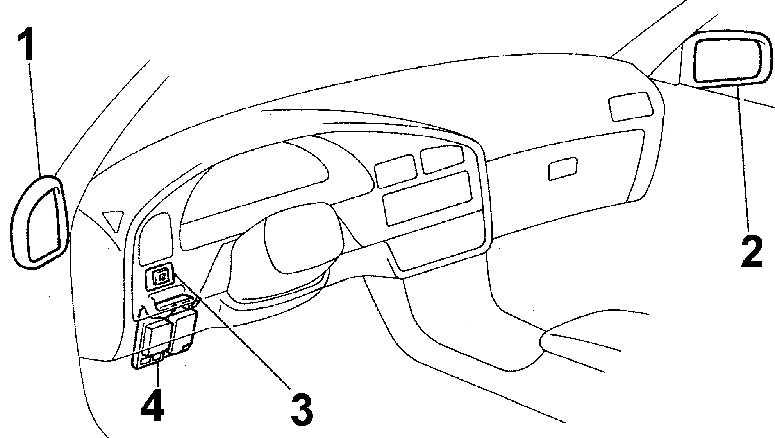

Расположение элементов управления наружными зеркалами заднего вида с электроприводом
16.24 Зеркала заднего вида с электроприводом Toyota Camry

1 – левое зеркало заднего вида;
2 – правое зеркало заднего вида;

3 – переключатель положения зеркала;
4 – соединительный блок № 1

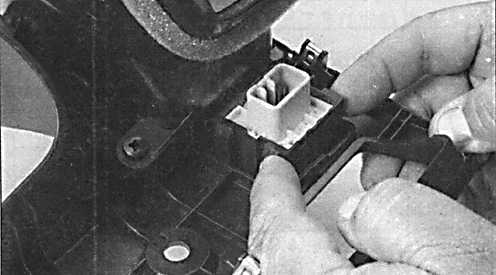

Снятие переключателя регулировки положения наружного зеркала
16.24 Зеркала заднего вида с электроприводом Toyota Camry

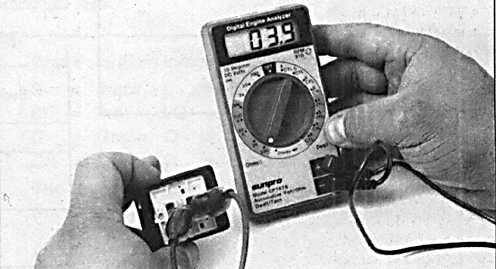

Использование цифрового омметра для проверки состояния контактов переключателя зеркала
16.24 Зеркала заднего вида с электроприводом Toyota Camry

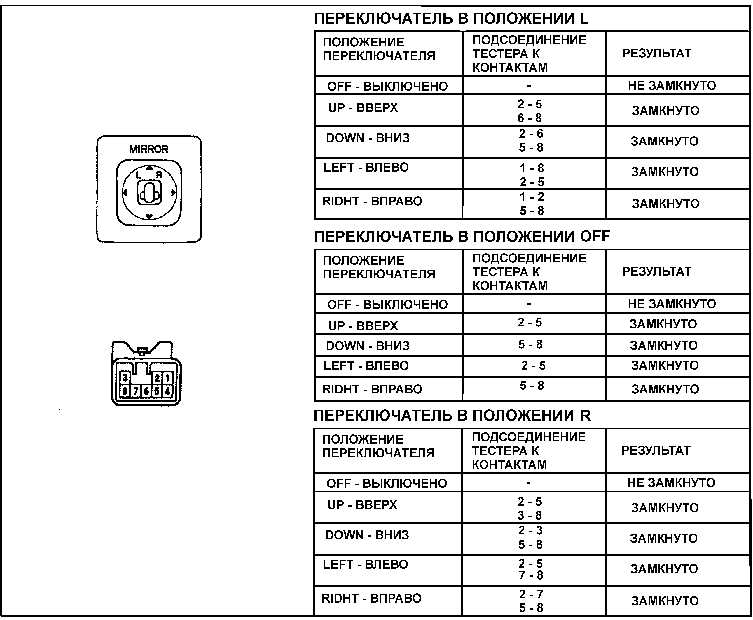

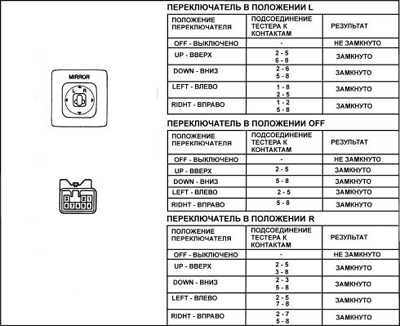

Переключатель регулировки положения зеркала и состояние контактов при различных положениях переключателя
16.24 Зеркала заднего вида с электроприводом Toyota Camry



Для управления положением наружного зеркала заднего вида используется в каждом зеркале по два электродвигателя.

Регулировка положения наружного зеркала заднего вида с электроприводом возможна только после включения зажигания.

Для проверки работоспособности двигателя, включите переключатель и послушайте, присутствует ли звук работающего двигателя.

Если двигатель работает, но зеркало не перемещается, вероятно, имеется дефект привода внутри зеркала.

Если зеркало не перемещается и двигатель не работает, проверьте предохранитель в блоке предохранителей, расположенном с левой стороны под панелью приборов.

Если предохранитель целый, снимите декоративную накладку комбинации приборов для доступа к задней части переключателя зеркал. Не отсоединяя электрический разъем от переключателя, включите зажигание и проверьте напряжение на выключателе. Напряжение должно присутствовать на одном контакте разъема. Если напряжение отсутствует, проверьте электрическую цепь между блоком предохранителей и выключателем.

Если напряжение подается к выключателю, отсоедините от него электрический разъем и проверьте исправность выключателя (см. рис. Снятие переключателя регулировки положения наружного зеркала, рис. Использование цифрового омметра для проверки состояния контактов переключателя зеркала, рис. Переключатель регулировки положения зеркала и состояние контактов при различных положениях переключателя).
